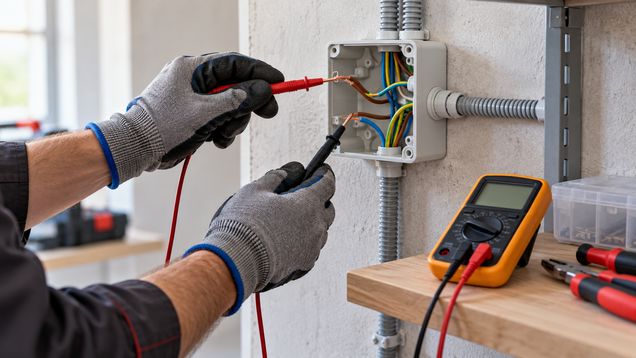

Фаза находится под напряжением, нейтраль замыкает рабочую цепь; цвет изоляции не подтверждает назначение. На открытой линии вопрос, как определить фазу и ноль, решает электрик двухполюсным указателем, проверяя его до и после измерения. То, как правильно определить фазу и ноль, зависит от схемы: отсутствие сигнала бесконтактного тестера не доказывает, что провод обесточен.
Чем отличаются фаза, нейтраль и защитный проводник
Фаза, которую на схемах обозначают буквой L, связана с источником переменного напряжения. Нейтраль N замыкает рабочую цепь и в исправной системе обычно соединена с заземлённой точкой источника. Защитный проводник PE предназначен для защиты при повреждении изоляции и не должен использоваться вместо нейтрали.
Названия описывают назначение жилы в схеме, а не её внешний вид. Нейтраль не гарантированно безопасна: при обрыве, ошибке подключения или обратной подпитке на ней может появиться опасный потенциал. Неизвестный провод считают находящимся под напряжением, пока специалист не проверит его подходящим прибором.
Когда нужно понять, как определить фазу и ноль, сначала уточняют цель: найти проводник для диагностики или подтвердить отсутствие напряжения перед работой. Это разные задачи. Сигнал о наличии напряжения помогает найти фазную жилу, но отсутствие сигнала само по себе не разрешает касаться проводов.
Каким прибором проверяют проводники
Для проверки наличия или отсутствия сетевого напряжения профессионалы используют предназначенный для этой задачи двухполюсный указатель или тестовую лампу подходящего типа. Прибор соединяет две измерительные точки и показывает наличие напряжения между ними. Его номинал, состояние корпуса и щупов должны соответствовать месту измерения; повреждённую изоляцию или оголённые металлические части использовать нельзя.
У двухполюсного указателя щупы соединены штатным кабелем, а рукоятки имеют ограничители для пальцев. Модели со встроенной проверкой упрощают контроль. Работоспособность прибора подтверждают до и сразу после измерения, чтобы неисправный индикатор не показал линию обесточенной.
Мультиметр требует правильного выбора режима, диапазона и гнёзд для щупов. Ошибка настройки на измерение тока или сопротивления при подключении к сети может повредить прибор и вызвать дугу. Для простой проверки наличия напряжения безопаснее предназначенный двухполюсный указатель; открытые сетевые провода должен проверять подготовленный специалист.
Как специалист устанавливает назначение жилы
Электрик выясняет схему и точку измерения, проверяет питающий автомат и пригодность прибора по напряжению и категории установки. Если требуется открыть щит или оголить жилы, он оценивает риск контакта с токоведущими частями.
Специалист сопоставляет измерения между жилами и известной точкой схемы, а не делает вывод по одному касанию. В исправной однофазной цепи напряжение между фазой и нейтралью заметно, а между нейтралью и защитной землёй обычно близко к нулю. Ошибка соединения, обрыв или неисправное заземление меняют картину.
Поэтому мастер решает, как определить фазу и ноль, с учётом типа сети и доступных контрольных точек. Для подтверждения обесточивания он проверяет именно те проводники и части оборудования, которых будут касаться при работе; положение выключателя или автомата не заменяет измерение. В сложной схеме специалист ищет возможную обратную подачу питания и наведённое напряжение.
Почему цвет изоляции и индикаторная отвёртка ненадёжны
Цветовая маркировка помогает читать новую проводку и электрическую схему, но в старом, переделанном или неправильно смонтированном участке цвет может не соответствовать назначению. Жилу могли соединить не по правилам, заменить без маркировки или использовать остатки кабеля с другой расцветкой. Даже понимая, как правильно определить фазу и ноль, нельзя объявлять провод нейтральным только потому, что изоляция выглядит привычно.
Индикаторная отвёртка с неоновой лампой зависит от конструкции прибора, контакта пользователя и окружающих условий. Она может не загореться из-за неисправности, слабого контакта или особенностей схемы, а может среагировать на наведённое поле. Её сигнал не показывает, безопасно ли прикасаться к проводу, и не подтверждает отсутствие напряжения.
Бесконтактный тестер может предварительно указать на фазу рядом с изолированным кабелем. Датчик реагирует на электрическое поле, поэтому соседние жилы, экранирование, батарея и положение прибора влияют на результат. Он помогает найти вероятно живую линию, но не доказать отсутствие напряжения.
Что можно узнать по розетке без вскрытия
Снаружи обычной розетки можно заметить повреждение корпуса, следы нагрева или расшатанный механизм, но по виду контактов нельзя надёжно определить назначение скрытых проводов. В старых зданиях встречаются разные схемы и переделки, а положение фазы в розетке не следует считать одинаковым во всех помещениях. Не вставляй в отверстия самодельные щупы и не снимай лицевую панель ради эксперимента.
Если розетка искрит, греется, пахнет горелой изоляцией или периодически отключается, прекрати пользоваться ею и вызови электрика. Не разбирай её под напряжением. Если специалисту нужно выяснить, как определить фазу и рабочий ноль именно в этой цепи, он проверит розетку подходящим прибором и оценит состояние защитного проводника, а не ограничится одной лампочкой-индикатором.
Розеточный тестер может показать часть ошибок подключения без разборки, если подходит к системе. Его индикаторы не подтверждают исправность заземления или безопасность линии во всех режимах. При непонятном сигнале прекрати проверку и обратись к специалисту.
Что проверить до любых работ с проводкой
Перед ремонтом недостаточно найти фазу: нужно безопасно изолировать цепь и подтвердить отсутствие напряжения на месте будущего контакта. Автомат может отключать не тот участок, рядом может проходить другая питающая линия, а некоторые цепи получают питание от второго источника. Не начинай разборку, если назначение проводов неизвестно или схема не совпадает с фактическими подключениями.
Квалифицированный исполнитель подбирает прибор под напряжение и условия установки, осматривает щупы, провода и корпус, а затем проверяет индикацию на предназначенном устройстве проверки или заведомо рабочем источнике с соблюдением мер защиты. После измерения он повторяет эту проверку, чтобы исключить отказ прибора в ходе работы. Проверка только бесконтактной ручкой или положение автомата в положении «выключено» не заменяют такую процедуру.
- Не касайся оголённых концов и не удерживай жилы пальцами, даже если они выглядят нейтральными.
- Не работай мокрыми руками, на влажном полу или при повреждённых щупах и кабеле тестера.
- Не соединяй неизвестные жилы друг с другом и не проверяй их искрой, лампочкой или самодельным пробником.
- Если нужно открыть щит, снять розетку или измерить открытые проводники, поручай проверку электрику.
Если требуется только отключить бытовой прибор, используй штатную вилку или выключатель и не вскрывай корпус. Для работ внутри стационарной проводки отключение питания, проверка и повторное подключение должны выполняться человеком с необходимой подготовкой. В многоквартирном доме неисправность общего щита или вводного кабеля передают обслуживающей организации, поскольку самостоятельное вмешательство затрагивает соседние цепи.
Когда самостоятельная проверка должна остановиться
Инструкция о том, как самостоятельно определить фазу и ноль, не должна превращаться в опыт на открытых жилах. Остановись, если проводка старая или алюминиевая, маркировка отсутствует, щит не подписан, автомат не отключает нужную линию, индикаторы дают противоречивые результаты или изоляция повреждена. В таких случаях нельзя угадывать назначение проводников и переходить к подключению.
Электрик также нужен, если появляется напряжение на металлическом корпусе, выбивает защитное устройство, греются соединения, слышно потрескивание или чувствуется запах перегрева. Неисправность может находиться не в самой точке проверки: причиной бывают обрыв нейтрали, неправильная перемычка, перепутанные проводники или дефект защитного соединения. Эти варианты требуют проверки всей связанной цепи.
При подготовке к замене светильника или выключателя заранее сообщи мастеру, что назначение жил не подтверждено, и не снимай старый прибор под напряжением. Фотография существующего подключения может помочь восстановить схему, но не доказывает, что оно было правильным. Если маркировка и схема противоречат друг другу, безопасный способ понять, как определить фазу и ноль, — контрольное измерение у точки работы после проверки прибора специалистом.
