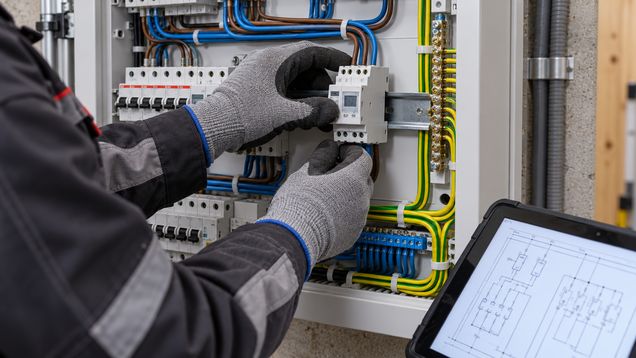

Силовое реле ставят после защитного автомата, между вводом и линией нагрузки: сеть подключают к входу, потребители — к выходу, а защитный проводник PE ведут на защитную шину. Для конкретной модели важнее схема, чем номер клеммы: паспорт показывает, как подключить реле напряжения; как безопасно подключить реле напряжения, определяют с учётом допустимого тока и типа нагрузки.
Сначала определите тип реле и схему сети
Перед монтажом найдите полное обозначение устройства и откройте инструкцию именно к этой модели. Проверьте, рассчитано ли оно на однофазную или трёхфазную сеть, какие клеммы служат для питания, а какие переключают нагрузку. Чтобы понять, как подключить реле напряжения, нельзя опираться на универсальную нумерацию: у внешне похожих устройств контакты назначены по-разному.
У модульного реле может быть силовой тракт, который непосредственно размыкает цепь, либо измерительный блок с выходными контактами для управления контактором. Контактор — электромагнитный выключатель: реле подаёт сигнал на его катушку, а силовые контакты контактора коммутируют ток потребителей. Не считайте клеммы питания и управляющие контакты взаимозаменяемыми.
В паспорте найдите рисунок соединений, допустимый ток, сечение проводников и момент затяжки. Назначение жил старой проводки проверяют прибором: цвет изоляции не подтверждает правильность прежнего монтажа. При несовпадении маркировки и схемы работу прекращают до выяснения модели.
Силовое реле подключают между автоматом и защищаемой линией
Для реле прямого включения фазу и, если так показано в паспорте, нейтраль подают на вход; выход соединяют с защищаемой линией. PE через реле не пропускают, а ведут на защитную шину. Разбирая, как подключить реле напряжения в щите, сверяют вход и выход по рисунку изготовителя, а не по положению корпуса.
Например, в руководстве DS Electronics для ZUBR D2 фаза L и нейтраль N подключаются к клеммам 1 и 3, а отходящая нагрузка — к 2 и 4. Это пример конкретного устройства, а не правило для всех реле: другой корпус или версия может иметь иную распиновку. Если сверяете, как подключить однофазное реле напряжения, сопоставьте схему в паспорте с надписями на фактическом корпусе.
Для приведённой схемы изготовитель ставит реле после защитного автомата в фазном проводе. Автомат защищает от сверхтока и короткого замыкания, реле реагирует на отклонение напряжения; они не заменяют друг друга. Устройство защитного отключения выполняет отдельную функцию.
Нейтраль в зависимости от модели проходит через реле или соединяется по отдельной схеме; перемычки нельзя переносить с чужого устройства. PE после разделения проводников не объединяют с N и не используют как рабочую нейтраль.
Когда нагрузку лучше коммутировать контактором
Непосредственное включение допустимо в пределах характеристик реле. Сверьте номинальный ток и тип нагрузки: компрессор, насос или двигатель при запуске могут кратковременно потреблять больше рабочего тока. Смотрите паспортные ограничения для конкретного вида нагрузки.
Если паспорт предусматривает управляющий выход, а нагрузка выше возможностей контактов, применяют контактор подходящего типа. Реле контролирует сеть и переключает цепь катушки; силовой ток проходит через главные контакты контактора. При такой схеме вопрос, как подключить через контактор реле напряжения, решают по напряжению катушки, схеме контактов и защите цепи управления.
На схеме реле контроля могут быть выводы 11, 12 и 14: в типовом исполнении 11 — общий, 12 замкнут с ним в исходном состоянии, а 14 замыкается при срабатывании. Сухой контакт сам не выдаёт напряжение, а только соединяет или размыкает внешнюю управляющую цепь. Номера и поведение сверяют по паспорту конкретного аппарата; не считайте такой выход силовым.
Напряжение катушки, защита цепи управления и подключение всех полюсов должны соответствовать документации аппаратов. Фазы нельзя объединять или обходить контроль одного из проводников.
Подготовьте щит и проводники до соединения
Работа в щите опасна поражением током и дуговым разрядом, поэтому монтаж поручают квалифицированному электрику. Перед началом отключают питание и проверяют отсутствие напряжения на всех рабочих проводниках: положение автомата не исключает обратную подачу или ошибку маркировки.
Проверьте крепление монтажной DIN-рейки, место для укладки проводов и закрывания крышки. Сечение проводников выбирают по линии и паспорту аппарата; изоляция должна быть целой, медь после зажима не выступает из клеммы.
- Отключите ввод и исключите случайное включение. Электрик проверяет отсутствие напряжения исправным указателем.
- Сверьте модель, число фаз, схему и назначение входных и выходных клемм; определите L, N и PE.
- Установите аппарат на DIN-рейку, уложив проводники без натяжения и резких перегибов.
- Зачистите жилы на указанную длину, вставьте до упора и затяните предписанным моментом; не зажимайте изоляцию.
- Сверьте путь от автомата через вход и выход реле к нагрузке; PE ведите на защитную шину, N — по схеме проекта.
Слабая затяжка вызывает нагрев, а чрезмерная повреждает контакт. Соблюдайте момент и способ затяжки из паспорта; не подбирайте усилие произвольно.
Настройте пороги отключения с учётом оборудования
Верхний порог отключает при повышенном напряжении, нижний — при чрезмерном падении. Настройки выбирают по диапазону реле и требованиям подключённых приборов; заводские значения не универсальны.
Пределы задают кнопками, регуляторами или приложением — в зависимости от модели, не выходя за рабочий диапазон устройства. Для холодильника, насоса или котла проверьте необходимость задержки повторного включения и разрешённый изготовителем интервал.
Задержка помогает избежать частых перезапусков, но не устраняет плохой контакт или перегрев. От импульсных перенапряжений защищают отдельным согласованным устройством, предусмотренным проектом щита.
Проверьте соединения перед закрытием щита
Перед включением электрик сверяет провода со схемой, фиксацию аппарата и зажимы. Чтобы подтвердить, как подключить реле напряжения именно этой модели, он сопоставляет маркировку на корпусе с фактической разводкой. Вход и выход нельзя путать; крышка должна закрываться без давления на жилы.
После сборки питание включают штатно и сверяют индикацию с контрольным измерением. Проверку отключения проводят стендом или подходящим прибором, а не ослаблением клеммы и не замыканием проводов.
При отсутствии индикации, отключённой нагрузке или сообщении о перегреве обесточьте щит и сверьтесь с таблицей неисправностей. Возможны отсутствие питания, перепутанные клеммы, плохой контакт или превышение допустимой нагрузки; нагревающийся аппарат повторно не включают.
Ошибки схемы видны по симптомам
Частые отключения могут быть связаны с выходом напряжения за установленный предел, перегрузкой или нагревом слабого контакта. Запишите код индикации и найдите его в таблице неисправностей; не меняйте пороги наугад.
Если нагрузка подходит, но аппарат не включает линию, электрик проверяет питание на входе и маркировку проводов. Для контактора также сверяют напряжение катушки и состояние управляющих контактов. В такой ситуации вопрос, как подключить реле контроля напряжения, решают по схеме управления; силовой ток пропускают через контактор.
Запах горелой изоляции, потемнение корпуса, треск или нагрев клеммы требуют немедленно отключить щит. Не подтягивайте соединения под напряжением; обгоревшие провод и клемму должен оценить специалист.
