Перед измерением очисти измерительные поверхности и проверь ноль: губки должны сходиться без зазора, а нажим при замере оставаться лёгким. Понять, как пользоваться цифровым штангенциркулем, помогает простой порядок — выбрать подходящие губки, поставить деталь без перекоса и проверить показание. Так проще понять, как пользоваться штангенциркулем для повторяемых замеров.
Проверь прибор перед замером
Перед тем как пользоваться штангенциркулем, начни с осмотра и очистки. Протри измерительные поверхности мягкой безворсовой тканью, убери пыль с балки и проверь, что подвижная рамка перемещается плавно, без заедания и заметного люфта. Не используй для чистки абразив, который может поцарапать губки.
Сомкни наружные губки без усилия и посмотри на шкалу. У аналоговой модели нулевая отметка нониуса должна совпасть с нулём основной шкалы; у цифровой обычно проверяют закрытые губки и при необходимости нажимают кнопку ZERO. У некоторых абсолютных моделей показание сохраняет положение и не требует обнуления при каждом включении, поэтому сверяйся с руководством своего прибора.
Осмотри сомкнутые губки на просвет и проверь кромки. Грязь, заусенец, вмятина или перекос не позволят им полностью соприкоснуться и дадут постоянную ошибку. Если прибор падал, губки погнуты, рамка заедает или ноль не повторяется после очистки, не используй его для точной работы до проверки или ремонта.
Нулевое показание — это проверка начального положения, а не подтверждение полной точности инструмента. Для размеров с жёстким допуском учитывай погрешность, указанную изготовителем, и при необходимости проверяй прибор контрольными мерами или другим поверенным средством. Число знаков на экране само по себе не говорит, насколько точно измеряет прибор.
Определи тип шкалы и цену деления
У нониусной модели на неподвижной балке расположена основная шкала, а на подвижной рамке — короткий нониус. У цифровой размер показывает экран, у индикаторной дробную часть считывают по круговому циферблату. Перед отсчётом найди на корпусе или шкале цену деления и единицы: миллиметры и дюймы нельзя смешивать в одной записи.
На нониусной шкале сначала найди нулевой штрих подвижной части и прочитай по основной шкале целое значение слева от него. Затем отыщи штрих нониуса, который точно совпал со штрихом основной шкалы, и прибавь его значение. Цена деления указана на инструменте: у разных моделей она может составлять, например, 0,02 или 0,05 миллиметра.
Например, если ноль нониуса прошёл отметку 12 миллиметров, а совпавшая линия даёт 0,14 миллиметра, итоговый размер равен 12,14 миллиметра. Такое сложение допустимо только для шкалы с соответствующей ценой деления. Не считай номер совпавшего штриха целыми миллиметрами и не округляй промежуточный результат без требования чертежа.
Читай шкалы прямо сверху, а не под углом: при косом взгляде линии на основной и подвижной шкалах кажутся смещёнными. Если мелкие риски плохо видны, подсвети место и используй лупу, не сдвигая рамку. Для цифровой модели проверь нужную единицу измерения, знак минус и включённый режим абсолютного или относительного отсчёта.
Чтобы понять, как пользоваться нониусным штангенциркулем, потренируйся считать несколько разных положений на неподвижном предмете или контрольном образце. Сначала запиши значение основной шкалы, отдельно — долю по нониусу, затем сложи и проверь, что итог совпадает с единицами на чертеже. Если два соседних штриха выглядят одинаково близкими, не угадывай: улучши освещение и смотри перпендикулярно шкале.
Измерь наружный размер губками

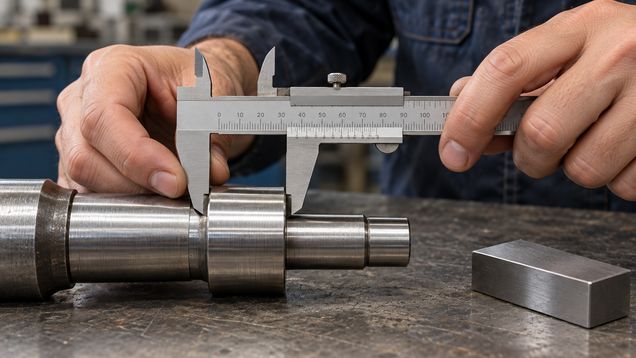

Наружные губки используют для толщины, ширины, диаметра вала и внешнего габарита детали. Разведи их шире предмета, поставь деталь ближе к корню губок, рядом с балкой, и сомкни до лёгкого контакта. Кончики губок предназначены не для любого замера: чем дальше точка измерения от балки, тем сильнее перекос или чрезмерный нажим могут изменить показание.
Расположи измерительные поверхности поперёк размера, который нужен по чертежу. Если губки стоят наискось, они могут коснуться детали только краями, и показание выйдет больше или будет меняться при повторе. Не зажимай мягкую пластмассу, тонкую стенку или хрупкую деталь с силой: штангенциркуль не должен деформировать измеряемый предмет.
На круглом валу слегка покачай прибор, чтобы измерительные поверхности заняли правильное положение поперёк оси. Контакт должен оставаться лёгким, без щелчка и сдавливания. Для контроля диаметра в нескольких сечениях переставляй губки и записывай каждое значение отдельно: деталь может быть некруглой или иметь износ.
При повторных измерениях возвращай губки в ту же плоскость и прикладывай одинаковое усилие. Если результаты различаются, проверь, не попала ли стружка между поверхностями, не сдвинулась ли деталь и не упирается ли палец в рамку. Для серийной проверки полезно сделать несколько замеров и сравнить повторяемость, а не полагаться на один случайный отсчёт. Повторяемость помогает понять, как правильно пользоваться штангенциркулем без лишнего усилия.
Сними внутренний размер и глубину
Внутренние губки предназначены для ширины паза или диаметра отверстия. Введи их в отверстие, раскрой до лёгкого контакта со стенками и удерживай прибор поперёк измеряемого направления. Не наклоняй губки вдоль оси: при перекосе между ними получится диагональ, которая больше действительного диаметра.
В круглом отверстии внутренние губки ставят на нужной глубине и медленно покачивают прибор, пока не найдут наибольшее устойчивое показание. Для внутреннего диаметра в нескольких направлениях проверяй результат поочерёдно: различие между замерами может указывать на овальность. Если отверстие меньше или глубже рабочего диапазона инструмента, используй нутромер или другое подходящее средство, а не кончики наружных губок.
Глубину измеряют стержнем на торце штангенциркуля. Поставь опорную поверхность рамки ровно на край отверстия или уступа и плавно выдвинь стержень до дна, не наклоняя балку. Если основание прибора не прилегает всей плоскостью, глубиномер уйдёт в сторону и покажет неверный размер.
Ступеньку измеряют задними плоскими поверхностями губок: одну сторону ставят на верхний уровень, другую — на нижний, после чего рамку подводят до контакта. Проверь, что штангенциркуль не опирается на фаску и не качается. Каждый вид измерения требует своей контактной поверхности; нельзя заменять внутренние губки или глубиномер удобной на вид частью корпуса.
Повтори сомнительный замер
Если показание не совпадает с ожидаемым, сначала проверь ноль, чистоту детали и правильность выбранных губок. Убедись, что нужный размер измеряется в плоскости, заданной чертежом, а не по фаске, сварному наплыву или случайной неровности. Повторяй замер после полного снятия инструмента с детали — так легче заметить ошибку положения.
Перед тем как пользоваться штангенциркулем для контрольной детали, сравни показания с известным размером подходящего калибра или эталона. Если расхождение сохраняется, запиши его и не маскируй прибавлением или вычитанием на глаз. Прибор с повторяющимся смещением нужно проверить; для ответственной сборки одной бытовой оценки недостаточно.
Храни штангенциркуль чистым, сухим и защищённым от ударов. Не используй губки как зажим, чертилку или рычаг и не протаскивай прибор по детали с усилием. После работы следуй инструкции изготовителя: обычно измерительные поверхности протирают, а инструмент укладывают в футляр без нагрузки на губки.
Что делать при нестабильных показаниях
Если цифровой экран гаснет или значение скачет, проверь батарею, загрязнение направляющей и положение переключателя режима. У аналоговой модели осмотри винт фиксации и свободный ход рамки, но не подтягивай регулировочные винты без инструкции. Не разбирай прибор, если неизвестно, как вернуть каретку и шкалу в исходное положение.
При повторяющейся ошибке сначала очисти губки, затем проверь ноль и сними один контрольный размер с ровной детали. Если результат всё ещё плавает, оцени усилие и перекос, а не только экран. Когда причина не очевидна, не исправляй отсчёт вручную: проверь, как пользоваться цифровым штангенциркулем именно этой модели, и при необходимости передай прибор на обслуживание.
Если показания продолжают расходиться, проверь, как пользоваться штангенциркулем при проверке допуска детали: измеряй контрольную деталь в одном сечении, держи губки перпендикулярно и прикладывай одинаковое лёгкое усилие. Если разница остаётся, не подправляй показание вручную — передай инструмент на проверку.
