Для первичной оценки используют целый розеточный тестер подходящего типа; его индикация не подтверждает безопасность всей цепи. Как проверить заземление в розетке полностью, определяет электрик по непрерывности PE-проводника и работе защиты. Ответ на вопрос, как проверить наличие заземления в розетке без вскрытия, даст тестер; щупы мультиметра под напряжением не вводят.
Что именно считается заземлением
Защитный проводник PE соединяет предусмотренные для этого контакты розетки с системой защитного заземления здания. При повреждении изоляции он должен создать путь для аварийного тока, чтобы сработало защитное устройство. Рабочий ноль и защитный проводник выполняют разные задачи, поэтому их нельзя произвольно соединять в розетке.
Наличие металлических заземляющих контактов на лицевой панели само по себе ничего не доказывает. За ними может не быть подключённого проводника, контакт может быть оборван, а соединение в распределительной коробке или щите — выполнено неправильно. Прибор, включённый в такую розетку, иногда продолжает работать, хотя защитная цепь неисправна.
В старых домах схема сети может отличаться от современной. Тип проводников и точки их разделения определяет проект, а не цвет изоляции. Не делай вывод о схеме по одному признаку и не соединяй ноль с землёй самостоятельно.
Первичная проверка без разборки

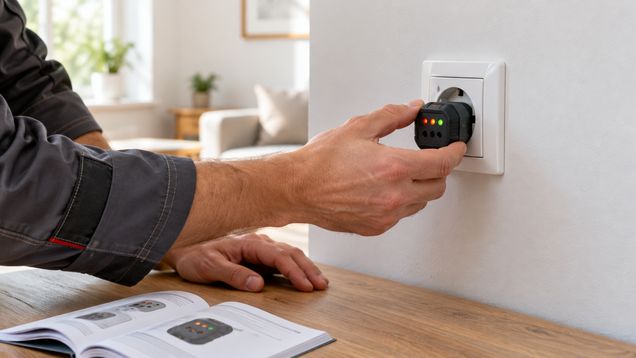

На вопрос, как проверить заземление в розетке без снятия крышки, предварительно отвечает исправный розеточный тестер. Он вставляется в розетку как обычная вилка и показывает обнаруживаемые прибором ошибки по своей таблице индикации. Использовать его можно только для подходящего типа гнезда и в соответствии с руководством производителя.
Понять, как проверить наличие заземления в розетке, помогает совместимый с ней тестер с целым корпусом и вилкой. До включения сравни маркировку прибора и розетки, осмотри корпус тестера и убедись, что вокруг сухо. Не применяй переходник, который меняет конструкцию контактов или оставляет защитный контакт неподключённым.
- Осмотри розетку снаружи, не касаясь контактов: нет ли трещин, следов копоти, оплавления, влаги или расшатанной панели.
- Если корпус целый и сухой, вставь тестер ровно, держась за изолированную часть вилки. Не используй прибор с повреждённым кабелем, вилкой или корпусом.
- Сопоставь световые индикаторы или сообщение дисплея только с таблицей именно этого тестера. У разных моделей одинаковые цвета могут означать разные состояния.
- После чтения индикации извлеки прибор за корпус вилки. Если тестер показывает ошибку, необычную комбинацию или ничего не показывает при ожидаемом результате, прекрати проверку.
Простая модель может обнаружить некоторые обрывы и ошибки соединения, но не измеряет надёжность защитной цепи. Руководство Electrical Safety First отдельно предупреждает, что базовые розеточные тестеры не определяют эффективность защитного заземления по сопротивлению петли, а даже более сложный прибор не даёт полного заключения о безопасности всей розетки.
Поэтому нормальная индикация — только предварительный результат. Она не подтверждает качество контактов под нагрузкой, целостность всего проводника до щита и правильный подбор автоматической защиты. Если после проверки остаются сомнения, розеткой с подключённым прибором класса I лучше не пользоваться до диагностики электриком.
Какие признаки требуют остановить проверку
Двухконтактная розетка без защитных контактов не становится заземлённой после установки переходника. Нельзя соединять защитный контакт с батареей, водопроводной трубой, металлической конструкцией или нулём внутри розетки. Такие обходные решения способны перенести опасное напряжение на доступные металлические части.
Искрение при вставлении вилки, треск, запах нагретой изоляции, потемнение пластика, локальный нагрев или покалывание при касании корпуса подключённого прибора — повод прекратить использование точки. Не проверяй её повторно другим устройством и не снимай крышку, чтобы «посмотреть провод». Если видны дым или пламя, не приближайся к розетке и вызывай экстренную службу.
Если проблема появилась одновременно в нескольких помещениях или после ремонта, возможна неисправность общей части цепи. Это не позволяет определить место повреждения на глаз. Запиши, какие розетки затронуты, когда возник симптом и с какими приборами он совпал, а затем сообщи это электрику.
Кнопка TEST на устройстве защитного отключения проверяет его механизм в условиях, предусмотренных изготовителем, но не подтверждает непрерывность защитного проводника конкретной розетки. Проверка УЗО и проверка заземления — разные измерения. Если кнопка не срабатывает или устройство не возвращается в рабочее состояние после сброса, не разбирай щит и обратись к специалисту.
Индикаторная отвёртка и бесконтактный детектор не проверяют PE-проводник: отсутствие сигнала не доказывает, что розетка обесточена или правильно заземлена.
Почему мультиметра недостаточно для проверки наугад
Если человек решает, как проверить заземление именно в розетке мультиметром, он сталкивается с опасностью прямого доступа к токоведущим частям. Щуп может соскользнуть, замкнуть контакты или коснуться оголённого металла. Измерения сетевого напряжения требуют подходящих щупов, исправного прибора нужной категории безопасности и навыка работы с электроустановками.
Режим прозвонки или измерения сопротивления нельзя применять к розетке, подключённой к сети. Такое измерение не рассчитано на присутствие сетевого напряжения и может повредить прибор или создать риск поражения током. Даже при отключённой линии специалист сначала проверяет отсутствие напряжения установленным способом, а затем выбирает метод измерения для конкретной схемы.
Показание напряжения между отдельными контактами не является самостоятельным доказательством исправного заземления. Оно зависит от схемы сети, нагрузки, качества соединений и особенностей прибора. По одному числу нельзя оценить, отключится ли автомат или другое защитное устройство при повреждении изоляции.
Не повторяй советы вставлять оголённые щупы в работающую розетку или ставить самодельную перемычку: условия могут отличаться, а ошибка грозит поражением током. Для первичной оценки используй только целый готовый тестер, не вскрывающий механизм.
Какие измерения выполняет электрик
Профессиональный ответ на вопрос, как проверить защитное заземление в розетке, включает проверку самой цепи, а не только наличия контакта. Электрик определяет систему заземления здания, прослеживает защитный проводник и проверяет соединения подходящими приборами. Метод и критерии оценки выбирают с учётом схемы и установленной защиты.
Измерение непрерывности защитного проводника показывает, сохранена ли электрическая связь между заземляющим контактом розетки и предусмотренной точкой системы. Для этого применяют прибор и процедуру, рассчитанные на низкое сопротивление. Обычная проверка мультиметром без подготовки не заменяет такую процедуру.
Параметры петли повреждения помогают оценить, сможет ли защитное устройство отключить питание при аварии за требуемое для данной установки время. Оценивать показание отдельно от типа и номинала автомата нельзя. Допустимые значения зависят от характеристик цепи и применимых требований, поэтому универсальной цифры для всех розеток нет.
Если в цепи установлено УЗО или дифференциальный автомат, специалист отдельно проверяет его работу соответствующим тестером. Наличие такого аппарата не доказывает, что PE-проводник подключён и исправен. Проверка защитного отключения дополняет, но не подменяет оценку проводников и соединений.
При диагностике могут потребоваться осмотр распределительного щита и доступных соединений после безопасного отключения питания. Электрик проверяет, не перепутаны ли проводники, нет ли ослабленных клемм, следов перегрева или неподходящих перемычек. Пользователю не нужно открывать щит, чтобы подготовить эту проверку.
Что сообщить электрику при неисправности
Перед обращением запиши адрес комнаты, расположение розетки, тип подключённого прибора и точные признаки: срабатывает ли автомат, нагревается ли корпус, видна ли ошибка на тестере. Такая информация помогает выбрать способ диагностики. Не вставляй повторно прибор, если розетка уже искрила, пахла гарью или вызывала ощущение тока.
Если нужно понять, как проверить заземление в розетке и устранить сомнения, попроси специалиста проверить непрерывность PE-проводника и параметры защитного отключения, а не ограничиваться внешней индикацией. После ремонта уточни, какие измерения выполнены и к какой розетке относится результат. При нескольких точках проверка одной не подтверждает состояние остальных.
При покалывании, дыме, видимом повреждении или нагреве прекрати пользоваться розеткой и не касайся её металлических частей. Даже если понятно, как проверить заземление в розетке тестером, такой симптом требует диагностики специалистом. Если соответствующий автомат можно определить и отключить без приближения к опасному месту, обесточь линию; при сомнении дождись электрика. Не подключай через эту розетку технику до устранения причины и проверки защитной цепи.
