Если нужно понять, как рассчитать лестницу на второй этаж, начните с высоты между чистыми полами и размеров проёма: они определяют число подъёмов, длину марша и свободное место над ступенями. То, как рассчитать лестницу с выходом на второй этаж, зависит также от формы комнаты, расположения дверей и площадки.
Какие размеры снять до расчёта

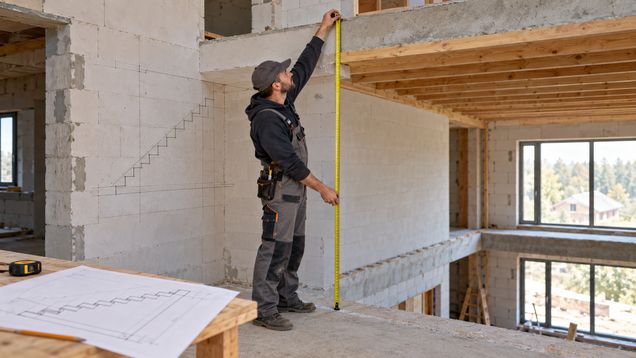

Измерьте вертикальное расстояние от готового пола первого этажа до готового пола второго. Это высота подъёма всей лестницы. Если отделка ещё не выполнена, заранее учтите толщину будущего покрытия, клеевого или выравнивающего слоя на обоих этажах: замер от черновых плит может изменить высоту первой или последней ступени.
На плане отметьте длину и ширину проёма, толщину перекрытия, ближайшие стены, двери, окна и направление их открывания. Важно знать, где можно поставить нижнюю опору и куда выходит верхняя ступень. Проём в потолке не равен длине лестницы на полу: нижняя часть марша может начинаться за его границей, если это допускает планировка. По эскизу проверяют, как рассчитать лестницу с выходом на второй этаж, чтобы не перекрыть двери и проходы.
Нарисуйте разрез сбоку и вид сверху с основными размерами. На разрезе обозначьте оба чистых пола и нижнюю поверхность перекрытия, а на плане — свободную ширину прохода и контур будущего марша. Такой эскиз помогает обнаружить конфликт с дверью или стеной до покупки материалов.
Как определить число подъёмов
Для расчёта нужны высота между этажами и число подъёмов. Если вы решаете, как рассчитать лестницу на второй этаж, сравните несколько вариантов числа подъёмов и для каждого разделите общую высоту на это число. Полученное частное — высота одной ступени. Для лестницы, ведущей между двумя этажами, все подъёмы в марше должны быть одинаковыми: ДБН В.2.2-15:2019 не допускает ступени с разной высотой и глубиной.
Например, при перепаде 2800 мм вариант с 16 подъёмами даёт 175 мм на каждый. Это только арифметический пример, а не готовая рекомендация: подходящую высоту и сочетание с глубиной проступи проверяют по назначению дома и действующим требованиям. Если после деления получается неудобное значение, сравните соседнее целое число подъёмов и пересчитайте все ступени заново.
Не округляйте отдельные ступени независимо друг от друга. Если общий перепад не делится на выбранное число точно, задайте одинаковую расчётную высоту по результату деления и уточните отметки в рабочем чертеже. Разница, возникшая из-за округления, часто переносится на первую или верхнюю ступень, где её сложнее заметить до монтажа.
Как оценить длину прямого марша
После числа подъёмов определите количество проступей — горизонтальных площадок, на которые ставят ногу. Когда верхний чистый пол служит последней площадкой, проступей обычно на одну меньше, чем подъёмов. Умножьте их число на выбранную глубину одной проступи: так получится горизонтальная проекция прямого марша без учёта площадок и выступа носика.
Для примера выше при 16 подъёмах будет 15 проступей до уровня верхнего пола. Если в предварительной схеме принять глубину каждой проступи 260 мм, проекция составит 3900 мм. Значение 260 мм здесь нужно только для демонстрации умножения; проверить, помещается ли такая лестница и подходит ли её геометрия, можно лишь с размерами конкретного помещения.
План помещения подскажет, как рассчитать лестницу, ведущую на второй этаж, с учётом места для марша. Если проекция не помещается, нельзя просто уменьшать глубину ступеней до получения нужной длины: пересчитайте альтернативное число подъёмов, рассмотрите поворот с площадкой или измените план проёма. Каждый вариант снова проверяют в разрезе и на плане.
Проверьте проём и высоту прохода
Чтобы проверить, как рассчитать лестницу на второй этаж с учётом проёма, проведите на боковом разрезе линию движения по передним краям ступеней и проследите её под перекрытием. Измерьте вертикальный просвет от этой линии до нижней поверхности потолка или балки в нескольких точках. Точный требуемый просвет зависит от применимых норм и проекта; одного замера у верхней ступени недостаточно.
Если балка пересекает предполагаемый путь, оцените её положение относительно всех ступеней, а не только верхнего края проёма. Перемещение марша на плане может устранить столкновение, но иногда требует другой конструкции перекрытия. Не вырезайте часть плиты или несущей балки ради увеличения проёма без расчёта конструктора.
Проверьте также ширину в самом узком месте, расстояние до ограждения и возможность занести крупные предметы. В проекте ширину лестницы обычно измеряют в свету между стеной и ограждением либо между ограждениями, поэтому декоративная отделка и поручни уменьшают полезный проход.
Когда нужен поворот или площадка
Если прямой марш занимает слишком много длины, его можно развернуть на 90 или 180 градусов. Поворотная площадка разделяет подъём на два марша и даёт место для остановки; её размер и расположение должны быть учтены в плане вместе с направлением движения и дверями.
Забежные ступени занимают меньше места, однако их ширина меняется от внутреннего края к внешнему. Проверять нужно полезную ширину там, где по ней действительно ступают, а не только широкую наружную часть. Для лестницы, которой будут ежедневно пользоваться дети или пожилые люди, сложную геометрию лучше согласовать с проектировщиком.
Для поворотной схемы вычисления ведут по каждому маршу отдельно: фиксируют количество подъёмов, площадку и доступную длину каждого участка. Нельзя распределять ступени так, чтобы один марш получился заметно круче другого или чтобы у поворота возникли разные высоты. Эскиз разреза вместе с планом покажет, помещается ли поворот под перекрытием.
Сверьте геометрию с требованиями
В Украине для одноквартирных, двухквартирных и сблокированных жилых домов высотой до трёх этажей ДБН В.2.2-15:2019 указывает для внутренних лестниц минимальную ширину марша 0,9 м и наибольший уклон 1:1,25. Для многоквартирных домов и лестниц общего пользования требования отличаются, поэтому эти значения нельзя переносить на любой объект без проверки его категории и назначения.
В том же документе размеры лестниц связываются с удобством и безопасностью передвижения; ширину марша определяют между ограждениями либо между стеной и ограждением. Отдельно учитывают высоту прохода, площадки и возможность перемещать вещи. Если проектируется реконструкция или меняются несущие элементы, применимость нормы и допустимость решения должен проверить специалист.
Перед изготовлением сверьте проект с требованиями, применимыми к конкретному дому: это покажет, как рассчитать лестницу на второй этаж с учётом местных норм, а не только по общей схеме. Официальный текст ДБН предусматривает одинаковую высоту и глубину ступеней в марше. После выбора числа подъёмов и проступей проверьте каждый размер по чертежу и повторно измерьте его на объекте.
Что проверить перед заказом конструкции
Попросите изготовителя или проектировщика показать план и разрез с высотой между чистыми полами, числом подъёмов, размерами проступей, шириной марша и габаритами проёма. На разрезе должна быть видна линия прохода под перекрытием, а на плане — положение площадок, поворота, дверей и ограждений. По этому комплекту можно сверить расчёт с фактической комнатой.
До изготовления ещё раз проверьте чистовые отметки пола, толщину отделки и размеры перекрытия. Изменение пирога пола после расчёта влияет на первую и последнюю ступени; подгонка только одной из них нарушает равномерность всего марша. Если строительные размеры отличаются от чертежа, сначала обновите расчёт, а затем заказывайте косоуры, тетивы или готовые модули.
Ошибки, из-за которых расчёт не сойдётся
Частая ошибка — измерять только высоту комнаты от пола до потолка. Для лестницы нужен перепад между чистыми полами, а потолочная отметка не показывает толщину перекрытия и отделки второго этажа. В результате число подъёмов выглядит правдоподобно, но верхняя ступень не совпадает с уровнем пола.
Вторая ошибка — считать количество ступеней и количество подъёмов одним и тем же числом, не уточнив, служит ли верхний пол последней проступью. Для прямого марша разница обычно меняет длину проекции на одну глубину ступени. В проекте подпишите отдельно подъёмы и проступи, чтобы монтажники не трактовали схему по-разному.
Если размеры проёма требуют поворота, проектировщик проверяет, как рассчитать лестницу с поворотом на второй этаж, чтобы полезная ширина забежных ступеней, высота прохода, двери и опоры одновременно сходились на плане и разрезе. Вмешательство в несущие части поручите конструктору.
