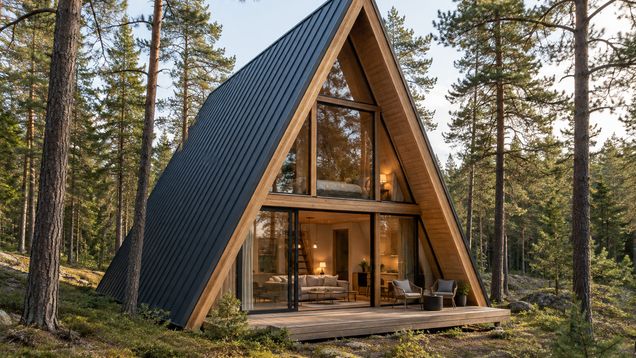

А-фрейм дом легко узнать по двум крутым скатам, которые образуют боковые границы помещений и сходятся у конька. У А-фрейма дома полезная площадь меняется с высотой, поэтому лестницу, окна, хранение и места для отдыха проверяют на разрезе. Двухуровневая схема не обязательна: устройство зависит от участка и состава семьи.
Треугольный контур и несущая схема
А-фрейм дом узнают по треугольному поперечному сечению: крутые плоскости крыши продолжаются вниз и формируют основные боковые стороны здания. В торцах обычно остаются вертикальные фронтоны, где можно разместить окна и вход. Внутри такой объём выглядит открытым, но наклонные поверхности сразу ограничивают места для мебели и проходов.
В классической схеме А-фрейма дома пары наклонных стропил или рам соединяются у конька и опираются на нижнюю часть конструкции. Надёжность зависит от расчёта сечений, креплений, связей между элементами и передачи нагрузки на основание. Треугольная форма сама по себе не отменяет расчёт ветра, снега, собственного веса кровли и перекрытий.
Архитектурный образ получил распространение в загородных и сезонных домах, но его можно адаптировать и для постоянного проживания. В проектах используют деревянные несущие элементы, готовые кровельные панели и отдельные фронтонные стены, однако это лишь варианты, а не обязательный набор. Материал и схему выбирают по климату, размерам здания и возможностям строительной команды.
Крыша, утепление и водоотвод
У крутых скатов большая площадь становится наружной оболочкой здания, поэтому качество кровельного узла влияет и на защиту от дождя, и на теплопотери. Для каждого ската проектировщик задаёт последовательность слоёв, вентиляцию там, где она предусмотрена системой, и непрерывность утепления. Отдельно показывают конёк, карниз, фронтон и места прохода дымохода или инженерных каналов.
Снег и ветер действуют на крышу по-разному в разных регионах и при разной форме здания. Конструктор рассчитывает стропила и их соединения с основанием по местным данным, а не только по фотографии похожего дома. Если выбрано гладкое покрытие, учитывают возможный сход снега и не размещают под скатами вход или основные дорожки без проверки защиты.
Водосток собирает осадки с длинных скатов и отводит их к предусмотренному месту, а не к фундаменту или ступеням. На участке с уклоном задают направление поверхностной воды и проверяют, где она будет уходить после ливня или таяния снега. Выпуски водосточных труб согласуют с отмосткой, дорожками и ливневой системой.
В кровле иногда устраивают мансардные окна, но их положение влияет на стропильную схему и защиту от протечек. Проёмы согласуют с конструкцией до заказа панелей или монтажа стропил. Для обслуживания стекла и очистки снега предусматривают безопасный доступ, если он понадобится при эксплуатации.
Полезная площадь под скатами
В доме такого типа высота комнаты уменьшается по мере приближения к боковым скатам. В сечении А-фрейма дома сначала отмечают проходы, лестницу и места, где человек должен свободно стоять, а затем распределяют шкафы и низкую мебель. Эти зоны удобнее определить по разрезу с реальными размерами, а не по условному плану сверху.
А-фрейм дом может быть одноуровневым, с частичной антресолью или с полноценным вторым уровнем. Верхняя площадка добавляет место для спальни или отдыха, но требует лестницы, ограждения, несущего перекрытия и удобной высоты под кровлей. Антресоль также может уменьшить свет и объём в общей комнате, поэтому её проверяют вместе с расположением окон.
Лестница занимает заметную часть пола и связывает маршруты между входом, кухней и верхним уровнем. Её нельзя в последний момент переставить к другому фронтону, если там проходят несущие элементы или уже запроектировано большое окно. Перед утверждением планировки полезно расставить мебель, указать направление открывания дверей и проверить проход от входа к санузлу.
Если дом используется зимой, отдельные спальни и санузел проектируют с учётом шума, отопления и приватности. Общая зона может оставаться двусветной, а комнаты — закрытыми и компактными. Такая схема сохраняет ощущение высоты, не заставляя всю полезную площадь занимать одним открытым пространством.
Окна, дневной свет и инженерные системы
Треугольные фронтоны позволяют сделать крупное остекление, которое открывает вид и пропускает дневной свет. Размеры стеклопакетов выбирают с учётом ориентации, летнего нагрева, теплопотерь и доступного затенения. Вид из комнаты проверяют с уровня кресла и стола, чтобы рамы не перекрывали основные направления обзора.
Затенение можно создать свесами, навесом или наружными экранами, если это подходит климату и стороне света. Крупные окна можно сочетать с наружными деревянными ламелями и отдельной системой воздухообмена. Конкретное решение выбирают по ориентации фасада, климату и назначению комнат.
Вентиляцию нельзя считать решённой только потому, что у дома есть открывающиеся окна. Сквозное проветривание зависит от направления ветра и погоды, поэтому для постоянного проживания отдельно проектируют приток и вытяжку. Кухня, санузлы и техническое помещение требуют согласованных каналов и доступа для обслуживания оборудования.
Участок, вход и связь с природой
Крутые скаты и фронтонное окно задают сильное направление взгляда, поэтому положение дома на участке выбирают до фиксации фасада. Учитывают стороны света, соседние окна, рельеф, деревья, подъезд и существующие сети. Ограничения по границам и местным правилам застройки проверяют до разработки окончательных размеров.
Террасу часто размещают у общей комнаты, но её сторона зависит от солнца, ветра и приватности. Если она поднята над землёй, проектируют опоры, ограждение, ступени и отвод воды. На склоне также оценивают устойчивость грунта и необходимость подпорных стен, а основание выбирают по результатам изысканий.
Окна и наружные площадки связывают жилые комнаты с ландшафтом, не нарушая маршруты по дому. При планировании проверяют, можно ли подойти к входу в дождь и снег, куда поставить обувь и где хранить сезонный инвентарь. Наружное освещение и розетки для террасы закладывают до отделки фасада.
Что проверить перед строительством
До начала работ готовят обмер участка, данные о грунте и схему инженерных сетей. По ним определяют отметку пола, место фундамента, подъезд и отвод воды. Если участок имеет сложный рельеф или влажный грунт, эти сведения нельзя заменять предположением по соседним домам.
Рабочий комплект должен согласовать архитектурные планы, конструктивные расчёты, узлы кровли, окна и инженерные проходы. В смете отдельно указывают фундамент, каркас, утепление, остекление, отделку и монтаж оборудования. Сравнение подрядчиков по одинаковому составу работ помогает увидеть, какие расходы исключены из цены.
Для расчёта А-фрейма дома проверяют снеговые и ветровые воздействия, соединение наклонных рам с основанием, утепление и водоотвод. Заказчик сверяет план с мебелью и привычными маршрутами, а специалист — рабочие узлы и местные требования. На стройке скрытые соединения и слои кровли принимают до того, как их закроют отделкой.
А-фрейм дом перед началом строительства сверяют с реальным участком: проверяют габариты, высоту помещений, вход, большие окна и место для отвода воды. Изменения в несущей схеме или кровле согласуют с конструктором до монтажа, а не после появления трещин или протечек. Подрядчику передают утверждённые чертежи с размерами проёмов, узлами скатов и перечнем согласованных материалов.
