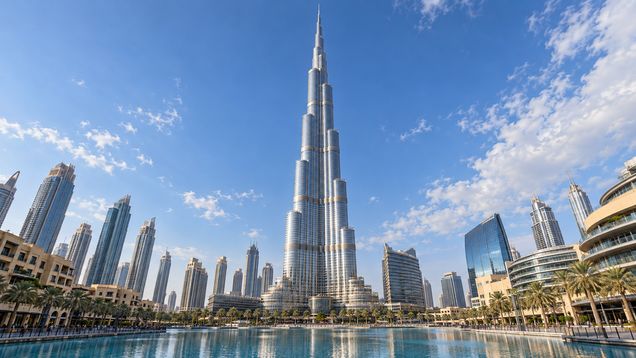

Бурдж Халифа — высотная башня с Y-образным планом, тремя крыльями и центральным железобетонным ядром. В устройстве Бурдж Халифы эти части работают совместно: ядро сопротивляется скручиванию, крылья — боковым воздействиям, а ступенчатые отступы меняют форму здания по высоте. Башня расположена в Дубае.
Три крыла вокруг центрального ядра
Бурдж Халифа спроектирована как сочетание трёх крыльев и прочного центрального ядра. План в форме буквы Y соединяет отдельные части вокруг общего центра. Такая схема связывает архитектурную композицию с конструктивной работой высотного здания.
Каждое крыло имеет собственные бетонные элементы и наружные колонны, которые работают вместе с центральным ядром. Взаимная связь частей помогает сопротивляться не только вертикальной нагрузке, но и боковым усилиям. Ядро также ограничивает скручивание здания под действием ветра.
Геометрия Бурдж Халифы меняется с высотой. Крылья и участки корпуса постепенно отступают, образуя ступенчатый силуэт, а наверху центральная часть продолжается в шпиль. Отступы расположены по восходящей спирали, поэтому форма верхних уровней отличается от основания.
Как передаётся нагрузка
Вес здания передаётся от перекрытий к колоннам, крыльям и ядру, а затем через массивное основание — грунту. Вертикальные связи позволяют нагрузкам распределяться между несколькими частями системы. В такой схеме важна согласованность: оси верхних опор должны опираться на элементы нижних уровней без резких разрывов пути нагрузки.
Ступенчатые отступы проектировали так, чтобы колонны верхней части совмещались со стенами и опорными элементами ниже. Это делает передачу усилий более прямой и помогает избежать случайных смещений конструкции. Детали распределения нагрузок проверяют расчётами на разных этапах проекта.
Фундамент включает железобетонную плиту и заглублённые сваи. Плита распределяет давление по основанию, а сваи передают часть нагрузки в более глубокие слои грунта. Их параметры определяют по инженерным изысканиям и расчётам для конкретной площадки.
Форма, ветер и вихревые потоки
Ветер создаёт боковое давление и может вызывать колебания высотного здания. Расчёт учитывает не только силу порывов, но и то, как поток обтекает корпус и формирует вихри. Если одинаковые вихри возникают одновременно вдоль большой гладкой поверхности, они могут усиливать колебания.
Бурдж Халифа проектировалась с учётом ветровых нагрузок и аэродинамических испытаний. Меняющийся на каждом уровне контур не позволяет потоку взаимодействовать с башней одинаково по всей высоте. Ступенчатая форма помогает изменять условия обтекания и снижать риск согласованных колебаний.
Y-образная схема также меняет направление ветровых воздействий относительно крыльев. Центральное ядро ограничивает скручивание, а связанные крылья помогают сопротивляться сдвигу. Эти функции не отменяют необходимость расчёта: каждое направление ветра создаёт свой набор усилий.
Рассматривая Бурдж Халифу, не стоит считать, что ступенчатый силуэт сам по себе гарантирует устойчивость. Результат зависит от точного расчёта ядра, колонн, связей, основания и материалов. Аэродинамическое моделирование дополняет анализ конструкции, но не заменяет его.
Бетонный каркас и стеклянный фасад
Несущая система башни выполнена из железобетона, а наружная оболочка состоит из стекла в алюминиевых рамах. Фасад защищает внутренние помещения от жары, ветра и осадков, но не заменяет колонны и ядро, которые несут основную нагрузку. Такое разделение помогает понять разницу между конструкцией и оболочкой здания.
Стеклянные панели имеют несколько слоёв и покрытие, которое ограничивает поступление солнечного тепла. В жарком климате это уменьшает нагрузку на охлаждение помещений. Одновременно большие остеклённые поверхности требуют ухода и контроля за соединениями с каркасом.
Материалы реагируют на температуру и солнечное излучение по-разному. Металл может расширяться при нагревании, а стеклянные элементы требуют надёжных рам и герметичных соединений. Проект предусматривает деформационные допуски, чтобы разные части оболочки работали без чрезмерного напряжения.
Основание и инженерные системы
Железобетонная плита соединяет основание башни с группой свай. Эта система должна передавать большой вес здания в грунт и сохранять равномерность опирания. Оценивать её работу можно только по проектным данным, инженерным изысканиям и наблюдениям за состоянием конструкции.
В высотном здании на конструктивную схему влияют шахты лифтов, лестницы, инженерные помещения и коммуникации. Их размещают так, чтобы сохранить полезную площадь и не ослабить работу ядра и крыльев. Проектировщики согласуют структурные, механические и электрические системы ещё до строительства.
Вертикальный транспорт связывает множество уровней, поэтому шахты и технические зоны занимают значительную часть внутреннего пространства. Между лифтовыми группами, лестницами и инженерными узлами нужно организовать понятные маршруты. Эту работу нельзя отделить от планировки: технические решения влияют на то, как люди пользуются зданием.
Планировка и силуэт
План в форме Y позволяет распределять помещения по трём крыльям вокруг центрального ядра. Он даёт разные направления обзора и может обеспечивать доступ дневного света с нескольких сторон. Точная планировка этажей зависит от назначения и высоты конкретного уровня.
Постепенное уменьшение площади этажей делает верх здания уже, чем основание. Повторяющиеся отступы создают визуальный ритм и одновременно меняют аэродинамическую форму. Силуэт поэтому связан не только с образом небоскрёба, но и с конструктивной логикой.
План, разрез и фасад нужно рассматривать вместе. План показывает связь крыльев с ядром, разрез — уменьшение этажей и расположение шпиля, а фасад — последовательность отступов. По одной фотографии нельзя восстановить всю систему помещений или определить, как распределяются нагрузки.
Как понимать конструкцию высотной башни
Подход к Бурдж Халифе начинается с основания: проследи, как три крыла соединяются с центральным ядром. Затем посмотри, где по высоте расположены отступы и как они меняют очертание здания. Если есть инженерная схема, сопоставь положение колонн верхних уровней с опорными элементами ниже.
Бурдж Халифа спроектирована с повторяющимися отступами, поэтому контур крыльев меняется на каждом уровне. При чтении фасада проследи, как силуэт ступенчато сужается к шпилю; это связывает видимую форму с конструктивной схемой. Сами отступы не показывают расположение несущих элементов, поэтому их сопоставляют с планом и разрезом.
