Акведук — сооружение для подачи воды от источника к поселению, полям или другому месту потребления. Канал прокладывают с расчётом на движение воды по уклону, а для перехода через овраг или реку устраивают арочные опоры, мост либо иной инженерный участок. В акведуке важны трасса, водонесущий канал и устойчивость конструкции на сложном рельефе.
Назначение и устройство водовода
Акведук — водопроводное сооружение или система, которая доставляет воду по заданному маршруту. Вода движется внутри канала, трубы или нескольких соединённых участков, а мостовая часть нужна там, где трасса пересекает низину, реку или ущелье. Арочные пролёты — лишь один из способов поддержать водонесущий канал над препятствием.
В состав линии могут входить открытые лотки, подземные каналы, тоннели, трубы, переходы и устройства для осмотра. В старых сооружениях видимый мост нередко составляет только короткую часть более длинного водовода. Поэтому по одной аркаде нельзя судить о полной протяжённости системы или о том, куда именно она подавала воду.
При выборе маршрута акведука учитывают высоты источника и места подачи, рельеф, грунт и пересекаемые водоёмы. Если трасса огибает склон, канал может идти по насыпи или вдоль холма; на участке с глубоким оврагом проектируют мост, тоннель либо закрытый переход. Решение зависит от перепада высот, свойств основания, объёма воды и доступности обслуживания.
Уклон канала и движение воды
Во многих самотечных системах вода движется благодаря разнице высот: источник расположен выше точки подачи, а дно канала постепенно понижается по трассе. Слишком резкий уклон ускоряет поток и может усиливать износ, а недостаточный мешает отводу воды и способствует отложениям. Поэтому профиль определяют расчётом, учитывая форму канала, расход и материал его поверхности.
В акведуке важна непрерывность уклона на всём пути, включая переходы между открытыми и закрытыми участками. На поворотах и в местах соединения меняются гидравлические условия — то есть особенности движения воды в канале. Для очистки и осмотра предусматривают доступные точки, а на сложных участках контролируют утечки, засоры и размыв основания.
Не каждый водовод работает только под действием тяжести. Для пересечения пониженного участка могут использовать закрытый напорный трубопровод: вода входит в него с одной стороны и выходит на другой, если это допускают отметки и расчётное давление. Такой переход отличается от открытого канала на аркаде, хотя оба могут быть частями одной трассы.
Канал, облицовка и защита воды
Водонесущий канал располагают на верхней части сооружения или внутри него. Его поперечное сечение выбирают по требуемому расходу и условиям эксплуатации; стенки и дно выполняют из материала, который удерживает воду и переносит нагрузку. В открытом лотке поток виден сверху, а закрытый канал или труба защищают его от мусора и прямого воздействия погоды.
В каменных и кирпичных водоводах швы и облицовка должны ограничивать просачивание воды в кладку. В современных системах используют бетонные лотки, железобетонные элементы или трубы, но материал подбирают для конкретного проекта, а не по внешнему сходству с историческими постройками. На стыках учитывают перемещения конструкции и устраивают подходящие уплотнения.
Вода способна переносить песок и другие частицы, а на стенках со временем могут накапливаться минеральные отложения. Их появление снижает полезное сечение или меняет поверхность канала, поэтому при эксплуатации наблюдают за пропускной способностью и состоянием облицовки. Состав воды и способ очистки определяют отдельно: грубая механическая обработка может повредить историческую кладку или защитный слой.
Как арки поддерживают водовод
Арочная конструкция передаёт нагрузку от канала и верхней кладки к боковым опорам. Клиновидные камни или другие элементы арки работают совместно: сила направляется к устоям, а те передают её фундаменту и грунту. Поэтому важны не только пролёт и форма арки, но и устойчивость опор, качество соединений и состояние основания.
Арочный акведук позволяет провести канал над низиной, сохранив путь воды на заданной высоте. Несколько пролётов распределяют длину перехода между опорами, а их размеры согласуют с рельефом и нагрузками. Сам водовод при этом должен оставаться непрерывным и сохранять расчётные отметки дна.
Если аркада высокая или проходит над рекой, проектировщик учитывает течение, паводки, ветровую нагрузку и возможное воздействие льда. Основание опор проверяют на размыв и осадку, поскольку смещение одного участка может изменить геометрию канала. Для исторических сооружений любые укрепления согласуют с обследованием и требованиями охраны памятника.
Pont du Gard: мостовая часть длинного канала

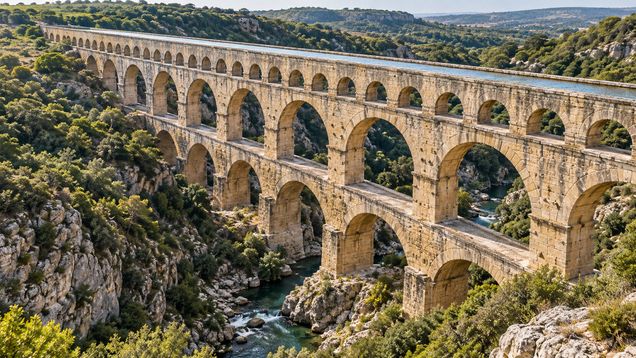

Pont du Gard во Франции показывает, как водовод и мост объединялись в одну инженерную систему. Он был частью канала длиной около 50 километров, который подавал воду к Ниму; сооружение пересекало реку Гардон и поднималось почти на 49 метров. В его трёх ярусах арок верхний уровень поддерживал водный канал.
Этот пример помогает отличать всю линию водоснабжения от эффектного перехода через реку. Каменная аркада не заменяла маршрут от источника до города: она решала конкретную задачу на одном участке. По устройству пролётов и опор видно, как строители приспосабливали мост к руслу и нагрузкам воды.
Устройство памятника читается и по материалам: на нижних ярусах применены крупные каменные блоки, а наверху — более мелкая кладка, связанная с каналом. Историческая конструкция пережила изменения и ремонт, поэтому её сегодняшнее состояние не следует считать неизменным с момента строительства. Для сравнения систем важны не только фасады, но и профиль канала, основание и связь сооружения с окружающим рельефом.
Осмотр, очистка и ремонт
При осмотре водовода фиксируют состояние канала, облицовки, стыков и мест перехода между разными конструкциями. Следы протечки, отложения и повреждения швов отмечают по участкам, а изменение расхода сопоставляют с предыдущими наблюдениями. Так легче отделить локальный дефект от проблемы, связанной с трассой или основанием.
При сопряжении подземного трубопровода с акведуком на мостовом участке проверяют стык, опоры и возможную разницу материалов. Трещина или влажное пятно сами по себе не объясняют причину повреждения: её устанавливают после инженерного обследования. Не следует самостоятельно входить в закрытый водовод или проводить очистку в ограниченном пространстве — такие работы требуют подготовленных специалистов и мер безопасности.
Что проверяют перед восстановлением
Перед ремонтом собирают чертежи и сведения о прошлых изменениях, затем сопоставляют их с результатами обследования. Проверяют состояние основания, опор, канала, водоотведения и прилегающего грунта; отдельно отмечают места утечек и участки с нарушенной геометрией. Если документация неполная, спорные детали обозначают как предположительные и уточняют по доступным следам кладки.
Акведук восстанавливают с учётом его фактической функции, материалов и режима подачи воды. Сначала определяют, какие элементы несут нагрузку и где требуется ограничить доступ, затем выбирают совместимые материалы и порядок работ по проекту. Для исторического объекта вмешательство согласуют с профильными специалистами, чтобы ремонт не повредил исходную кладку и не нарушил работу канала.
