Кёльнский собор поднимает над старым центром две узкие башни, но его масштаб раскрывается и внутри: продольный неф проходит под высокими сводами, а поперечный трансепт соединяет боковые части храма. План Кёльнского собора связывает западный фасад с продольным нефом, поперечным трансептом и восточным хором.
Две башни и вертикальный фасад

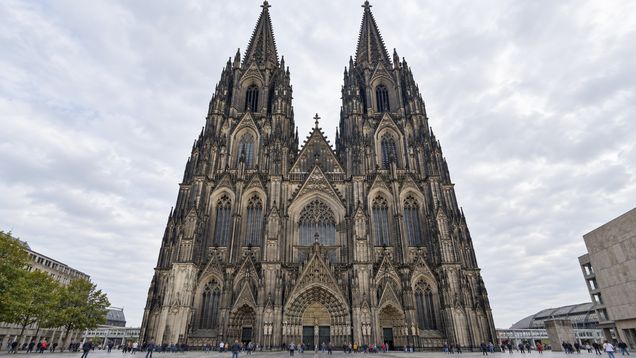

Кёльнский собор узнаваем по двум ажурным башням западного фасада. Их высота немного различается: южная достигает 157,22 м, северная — 157,18 м. Остроконечные завершения продолжают вертикальные линии порталов и окон, поэтому фасад воспринимается не как плоская стена, а как многоярусная каменная система.
Внешняя длина собора составляет 144,58 м, а ширина — 86,25 м. Западный фасад имеет ширину 61,54 м; поперечная фасадная часть достигает 39,95 м в ширину и 69,95 м в высоту. Эти значения описывают разные участки здания: общий контур, западную стену и торцы трансепта. Вместе они показывают, насколько далеко храм расходится в стороны за пределами центрального продольного корпуса.
В нижнем ярусе западной стороны находятся порталы, выше поднимаются оконные проёмы, каменная резьба и ажурные элементы. Их масштаб уменьшается по мере подъёма, но вертикальные членения связывают нижнюю часть со шпилями. Плотность деталей особенно заметна вблизи, тогда как на расстоянии отдельные мотивы складываются в единый рисунок фасада.
План базилики и пересечение осей
Продольная схема Кёльнского собора организована как базилика: центральное пространство вытянуто с запада на восток, а у восточного конца находится хор. Поперечный неф пересекает основную ось и формирует трансепт. Такое расположение даёт зданию крестообразный план и разделяет внутренний объём на узнаваемые зоны, не превращая их в изолированные помещения.
Кёльнский собор имеет средокрестие в месте, где пересекаются продольный неф и трансепт; над ним расположен отдельный башенный объём. К западу от него продолжается длинный неф, к востоку — хор, а поперечные рукава раскрываются по обе стороны от центральной оси. С этой точки можно понять общую логику плана даже без подробной схемы.
Различия между участками заметны и в назначении. Неф направляет движение от главного входа к восточной части, трансепт расширяет пространство в поперечном направлении, а хор занимает отдельное место у алтаря. Боковые проходы позволяют обходить центральную ось, сохраняя обзор главного внутреннего пространства. Эта последовательность помогает читать здание одновременно как церковь и как сложную систему объёмов.
Пять нефов, опоры и своды
Архитектура Кёльнского собора основана на пятинефной схеме: высокий центральный неф окружён двумя парами боковых. Центральный проход заметно выше и шире соседних, поэтому продольный объём раскрывается постепенно — от нижних аркад к верхнему ярусу и своду. Боковые нефы создают параллельные маршруты и поддерживают общую ширину здания.
Внутренняя ширина продольного корпуса составляет 45,19 м. Центральные нефы поднимаются на 43,35 м, тогда как боковые — на 19,80 м. Перепад высот создаёт высокую стену над аркадами, где размещаются верхние окна. Между ярусами проходят галерейные уровни: наружный трифорий поднимается примерно на 27 м, внутренний — примерно на 20 м.
Каменные опоры разделяют центральный и боковые нефы, принимая нагрузку аркад и сводов. Рёбра каменного перекрытия сходятся к опорным столбам и передают вес на нижние части конструкции. Снаружи действуют контрфорсы и аркбутаны: они принимают боковой распор высоких сводов и отводят его к массивным опорам. Благодаря такой схеме стену можно расчленить крупными окнами, сохранив устойчивость высокого внутреннего объёма.
Верхняя часть стены устроена ярусами, а не выглядит сплошной поверхностью. Аркады отделяют нефы друг от друга, над ними проходит трифорий, а ближе к своду расположены высокие окна. Вертикальные стержни опор продолжаются вверх и соединяются с элементами перекрытия, связывая отдельные части интерьера. Так конструкция читается прямо изнутри: опоры, арки и своды образуют последовательную систему.
Хор и восточная часть
Строители начали работу с восточного хора, пока западная часть старого собора оставалась пригодной для богослужений. Новый хор освятили в 1322 году, после чего разобрали оставшиеся участки предшествующего здания и продолжили стройку в направлении западного фасада. Такое начало позволило вводить в использование готовую часть храма, не ожидая завершения всего комплекса.
Хор завершает продольную ось и образует отдельную литургическую часть интерьера. Здесь находится рака Трёх волхвов, ради сохранения реликвий которой собор приобрёл значение крупного места паломничества. Восточный объём отличается от длинного нефа более сложным завершением, а его окна освещают область алтаря и окружающие её проходы.
Отделка хора складывалась на протяжении нескольких столетий. В его интерьере сохранились средневековые художественные произведения, а мозаичный пол появился уже в XIX веке по проектам Августа Эссенвайна и Фрица Гейгеса. Разновременные элементы встроены в архитектурную оболочку, поэтому восточная часть показывает не только ранний этап строительства, но и более поздние работы над убранством.
Строительство по сохранённому проекту
Кёльнский собор начали строить в 1248 году на месте прежнего храма. Стройка шла этапами: после хора возвели части боковых нефов и нижние ярусы южной башни. В начале XVI века работы прекратились, оставив западную часть и башни незавершёнными. Высокий временный кран на южной башне на долгие годы стал заметной частью городского силуэта.
Возобновление строительства началось в 1842 году, когда к работам вернулись с опорой на средневековые чертежи. В 1860–1861 годах архитектор Эрнст Фридрих Цвирнер распорядился установить железные конструкции крыш и башни над средокрестием: по сравнению с деревянными они были легче и снижали пожарную опасность. К 1863 году основные внутренние пространства нефа и трансепта были завершены, а затем строители сосредоточились на башнях.
При завершении западных башен использовали средневековый фасадный чертёж Кёльнского собора, созданный примерно в 1280–1290 годах. Общую стройку официально закончили в 1880 году, через 632 года после закладки первого камня. Высота обеих башен превысила 157 м, хотя их точные значения различаются на несколько сантиметров.
