Модульный дом собирают из объёмных блоков, изготовленных на производстве и соединяемых на участке. Проект модульного дома связывает планировку с транспортными габаритами, основанием, монтажной последовательностью и инженерными вводами. Эти условия согласуют заранее, до изготовления секций.
Что называют модульным строительством
Модульный дом собирают из объёмных секций, которые в заводских условиях получают часть или большую часть внутренней отделки и инженерного оснащения. Комплектация зависит от изготовителя: одни поставляют готовые комнаты, другие — каркасные блоки с отдельными работами на площадке. Состав поставки и границы ответственности фиксируют в договоре и проекте.
Термин «модульный» на рынке применяют по-разному, поэтому сначала уточняют тип системы. Объёмные блоки отличаются от панельной технологии, где на участок приезжают отдельные стены и перекрытия. В перечне поставки указывают компоненты, готовые соединения и работы, которые выполняются после доставки.
План начинают с функций помещений, количества жильцов и сценариев использования, а затем согласуют планировку с размерами модулей. Стены и проёмы, которые должны совпасть на стыках, невозможно без последствий передвинуть уже после выпуска блоков. Изменения в последнюю минуту могут затронуть конструкцию, отделку и инженерные подключения.
Планировка и состав блоков
В модульном доме комнаты группируют так, чтобы отдельные секции образовывали понятные жилые зоны и короткие внутренние маршруты. На плане показывают стыки блоков, проходы, дверные проёмы, лестницы и места прокладки сетей. Если здание состоит из нескольких этажей, заранее проверяют совместимость блоков по высоте и способ их соединения.
Положение кухни и санитарных комнат связывают с трассами водоснабжения, канализации и вентиляции. Удобнее определить точки подключения до изготовления модулей, чем искать место для новых отверстий после монтажа. Любое отверстие или перенос коммуникации согласуют с проектировщиком и изготовителем, чтобы не повредить несущие элементы.
Планировка должна учитывать мебель, окна, хранение и обслуживание инженерного оборудования. Заводская отделка может ограничить доступ к скрытым узлам, поэтому ревизионные люки и точки отключения показывают на чертежах. Проверяют также, можно ли доставить крупную мебель через готовые двери и внутренние проходы.
Основание и подготовка участка
Основание проектируют по грунтам, рельефу, массе блоков и нагрузкам здания. Геологические данные, водоотвод и местные условия определяют, какой фундамент подходит площадке; тип основания не выбирают только по каталогу производителя дома. Подключение к наружным сетям также планируют до доставки.
Модульный дом требует подготовленной площадки для подъезда транспорта, временного хранения секций и работы крана. До заказа проверяют маршрут перевозки: ширину и высоту проездов, повороты, мосты, линии электропередачи и ограничения на движение тяжёлых грузов. Допустимые габариты и необходимость сопровождения уточняют у перевозчика по конкретному маршруту.
Участок освобождают для разгрузки и монтажа, не повреждая существующие сети и соседние строения. График работ связывает устройство основания, подведение коммуникаций, доставку блоков и установку крана. Если подготовка отстаёт от производства, готовые секции могут негде безопасно разместить.
Соединения и монтаж
Соединения модульного дома передают нагрузку между секциями и должны соответствовать проектной схеме. В документации показывают узлы стыков, точки крепления к основанию и последовательность сборки. Способ соединения определяют конструктор и изготовитель, а монтажная бригада сверяет его с комплектом поставки.

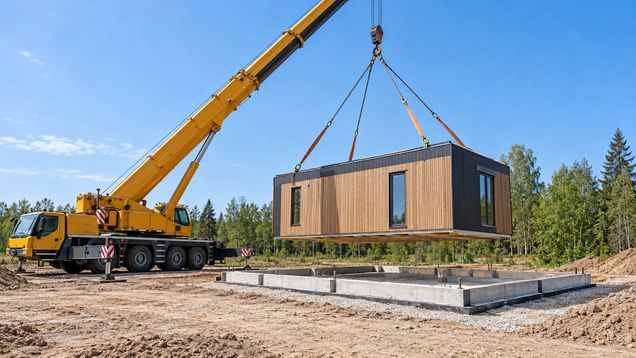

Во время подъёма блок испытывает нагрузки, отличающиеся от тех, для которых он работает после установки. Точки строповки, временные распорки и порядок подъёма задаются документацией изготовителя и планом монтажа. Нельзя использовать случайные петли, менять способ зацепа или поднимать блок до проверки крана и оснастки.
До закрытия стыков проверяют геометрию, крепёж, уплотнения и герметизацию по проекту. От этого зависит непрерывность наружного покрытия и защита от продувания, влаги и теплопотерь. Скрытые соединения фиксируют актом или фотографиями, чтобы при отделке и последующем ремонте была понятна их конструкция.
Инженерные подключения и защита от влаги
Электрические сети, отопление, вентиляцию, воду и канализацию координируют между заводом и строительной площадкой. В проекте указывают, какие линии соединяются внутри модуля, какие выводятся на стык, а какие подводятся на участке. Мощности проверяют по перечню оборудования и требованиям местных норм.
Стыки наружных стен, кровли и пола должны продолжать защитные слои здания. Воздушный барьер, утепление, парорегулирующие материалы и водоотвод соединяют по проектным узлам, учитывая климат и материал секций. Незаполненный зазор нельзя считать устранённым только за счёт внутренней отделки.
После соединения сетей проверяют герметичность водопровода и канализации, электрические подключения, работу отопления и вентиляции. Доступ к фильтрам, клапанам и распределительным щитам сохраняют после монтажа мебели. Порядок проверки и гарантии на стыки уточняют у производителя до приёмки.
Разрешения, контроль и приёмка
Для модульного дома до изготовления блоков сверяют комплект проекта, разрешительные требования, границы участка и условия подключения. Нормы и классификация заводских зданий различаются по странам; заказчик уточняет местный порядок строительства и принимает решение вместе с проектировщиком. Заводское изготовление не отменяет требований к основанию, пожарной безопасности и инженерным системам на участке.
Проверку качества проводят на производстве и после доставки. Сверяют маркировку и комплектность, осматривают секции на транспортные повреждения, затем проверяют положение на основании, стыки и завершение подключений. Несоответствие фиксируют до закрытия отделкой и согласуют с ответственными сторонами.
Модульный дом перед заселением проверяют по проекту и документам производителя: осматривают наружные соединения, запускают инженерные системы и убеждаются, что сервисные узлы доступны. Инструкции по эксплуатации, гарантийные условия и схема скрытых коммуникаций передаются владельцу вместе с актами выполненных работ.
