Центр обработки данных объединяет серверные залы, электроэнергетическую инфраструктуру и системы охлаждения в одном управляемом комплексе. При проектировании центра обработки данных учитывают потребность в мощности, отвод тепла, защиту оборудования и удобство обслуживания. Состав комплекса зависит от масштаба и требований к непрерывности работы.
Назначение и состав комплекса
Центр обработки данных предназначен для размещения вычислительной техники, сетевого оборудования и систем хранения данных. Он может обслуживать одну организацию, сдавать площадки нескольким заказчикам или поддерживать облачные сервисы. От модели работы зависят план серверных залов, разграничение доступа и состав инженерных систем.
Основу занимают помещения с рядами стоек и устройствами обработки информации. Рядом располагают сетевые узлы, зоны приёма оборудования, мастерские и служебные помещения. Рабочие и складские зоны отделяют от критичных залов так, чтобы перемещение людей и грузов не мешало работе оборудования.
Внутренняя схема должна связывать серверные залы с электропитанием, охлаждением, каналами связи и системами мониторинга. Для каждого помещения предусматривают доступ для монтажа и ремонта. Расположение дверей, коридоров и грузовых маршрутов проверяют по размерам оборудования и средствам его перемещения.
Участок и план здания
Площадку выбирают с учётом доступности энергоснабжения и телекоммуникационных линий, особенностей грунта, подъездов и окружающей застройки. Оценивают также вероятность внешних воздействий и ограничения участка. Факторы риска и допустимые меры определяют по местным нормам и оценке конкретного объекта.
Для центра обработки данных планируют отдельные зоны приёма и проверки оборудования, хранения запасных частей и доступа персонала. Это помогает не проводить транспортные потоки через помещения, где стоят серверные стойки. Погрузочные ворота и коридоры выбирают так, чтобы крупные блоки можно было безопасно доставить к месту установки.
Здание делят на зоны с разным уровнем доступа. Посетительские и административные помещения отделяют от инженерных, а критические пространства защищают дополнительными средствами контроля. Схему движения сотрудников, подрядчиков и оборудования устанавливают в соответствии с правилами оператора.
Конструкция здания должна учитывать массу стоек, кабельных трасс, систем охлаждения и электроснабжения. Нагрузки распределяют по проекту, а проходы и технические проёмы координируют между архитекторами и инженерами. Перестановка тяжёлого оборудования или изменение инженерных систем требует проверки допустимой нагрузки на перекрытия.
Серверные залы и охлаждение

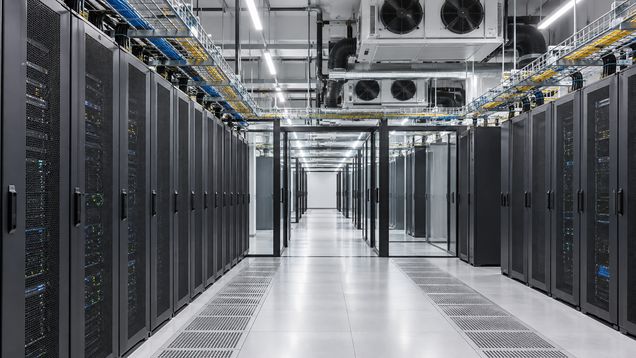

В центре обработки данных серверные стойки расставляют рядами, оставляя предусмотренные проходы для персонала и движения воздуха. Часто применяют чередование холодных и горячих коридоров: оборудование получает охлаждённый воздух со стороны входа, а нагретый воздух уходит с противоположной стороны. Конкретная компоновка зависит от стоек и системы охлаждения.
Разделение потоков воздуха помогает уменьшить смешивание приточного и нагретого воздуха. Для этого используют экраны или другие решения по изоляции коридоров, а открытые участки вокруг оборудования закрывают предусмотренными проектом заглушками. Эффективность схемы зависит от плотности размещения и настроек инженерной системы, поэтому её проверяют при проектировании и эксплуатации.
Охлаждение может использовать воздушные или жидкостные решения, а также их сочетания. Выбор зависит от тепловой нагрузки оборудования, климатических условий, доступных ресурсов и требований к резервированию. Систему проектируют так, чтобы можно было контролировать температуру и обнаруживать неисправности без вмешательства в работу серверных шкафов.
Тепло от оборудования отводят с помощью холодильных машин, теплообменников, насосов, вентиляторов и распределительных контуров — в составе, предусмотренном проектом. Вода и хладагент не должны попадать на электрические устройства при штатной работе или обслуживании. Инженеры предусматривают контроль протечек, доступ к узлам и безопасное разделение систем.
Электропитание и кабельная инфраструктура
Центр обработки данных получает питание по связанной цепочке от внешнего источника до оборудования в стойках. В ней могут использоваться распределительные устройства, трансформаторы, источники бесперебойного питания и резервные генераторы. Состав и схема резервирования определяются требованиями владельца и проектными расчётами.
Источники питания и распределительные панели размещают в отдельных технических зонах с доступом для осмотра и ремонта. Проект предусматривает, как обслуживать отдельные участки, не отключая всё оборудование одновременно. Настройку систем и переключения выполняют специалисты по утверждённым регламентам.
Силовые линии и кабели передачи данных прокладывают по согласованным трассам и маркируют для последующей проверки. Их разделение помогает упростить обслуживание и снизить риск случайного повреждения при ремонте. Лотки, проходы через стены и доступ к точкам подключения планируют до размещения стоек.
В центре комплекса могут размещаться сетевые узлы операторов связи, маршрутизаторы, коммутаторы и оборудование межсетевого взаимодействия. Каналы связи прокладывают с учётом требуемой пропускной способности и доступности. Наличие нескольких физических маршрутов рассматривают, когда это предусмотрено моделью надёжности объекта.
Защита оборудования и безопасность
Пожарную безопасность, обнаружение дыма и оповещение проектируют с учётом чувствительной электроники и используемых инженерных систем. Способ тушения и размещение оборудования определяют специалисты по применимым нормам. Доступ к выходам и средствам пожарной защиты нельзя загромождать коробками, кабельными катушками или запасными деталями.
Для контроля помещений используют систему управления доступом, журналирование входов и видеонаблюдение. Критические залы, электропомещения и зоны управления могут иметь разные уровни допуска. Физическая защита должна дополнять организационные правила и не препятствовать эвакуации или работе аварийных служб.
Мониторинг собирает сведения о питании, температуре, влажности, состоянии оборудования и инженерных систем. Оповещения помогают ответственному персоналу заметить отклонение и проверить его по установленной процедуре. Состав датчиков и порядок реакции подбирают по рискам и требованиям к доступности сервиса.
Отдельно оценивают возможное воздействие протечек, перегрева, отказа электропитания, перебоев связи и ошибок обслуживания. План реагирования и порядок восстановления готовят для конкретного комплекса. Важные схемы и инструкции хранят в доступном для уполномоченных специалистов месте.
Эксплуатация и развитие
Управление центром обработки данных объединяет обслуживание оборудования, контроль инженерных систем, учёт доступа и планирование изменений. Работы проводят по графику, чтобы осмотры и ремонты не создавали неожиданного перерыва. Перед модернизацией оценивают нагрузку на питание, охлаждение, сеть и доступное пространство.
При росте вычислительной нагрузки могут добавляться стойки, новые серверы или дополнительные системы охлаждения. Резерв площади и инженерных мощностей обсуждают заранее: свободная комната без подготовленных подключений не всегда пригодна для расширения. Все изменения должны соответствовать проекту и процедурам оператора.
Центр обработки данных расходует энергию на вычислительное оборудование, охлаждение и работу вспомогательных систем. Измерения помогают найти зоны с избыточным расходом и оценить результат изменений. Показатели сравнивают на основе данных площадки, не применяя универсальный целевой уровень ко всем объектам.
Регулярные осмотры охватывают серверные залы, оборудование питания, охлаждение, кабельные трассы, противопожарные системы и строительные конструкции. Выявленные дефекты фиксируют и устраняют по установленному приоритету. Документацию обновляют после ремонта, изменения схемы или замены компонентов.
Что определить до проектирования
- Назначение площадки, число заказчиков и ожидаемый масштаб оборудования.
- Требуемые параметры электроснабжения и схема резервирования.
- Тепловая нагрузка, способ охлаждения и планировка рядов серверных стоек.
- Маршруты силовых и информационных кабелей.
- Разделение зон доступа, пожарная защита и мониторинг.
- Порядок обслуживания, развития и восстановления работы.
