Водонапорная башня поднимает запас воды над сетью, поэтому высота водяного столба создаёт давление для подачи к потребителям. В водонапорной башне уровень резервуара меняется при наполнении и расходе, а фактическое давление зависит от рельефа, насосов и потерь в трубах. Объём и высоту рассчитывают для конкретной системы.
Зачем резервуар поднимают над землёй

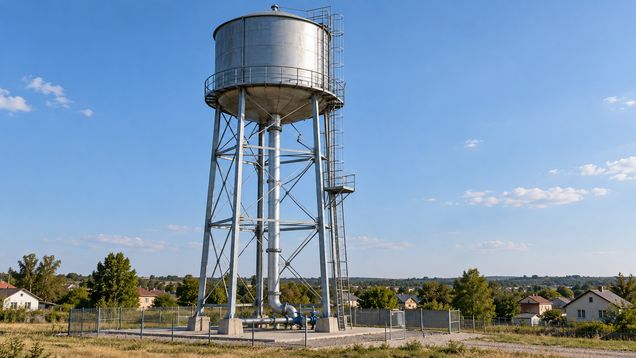

Водонапорная башня — это возвышенная ёмкость, соединённая с сетью водоснабжения. Она хранит запас воды и создаёт давление за счёт высоты водяного столба. Башня может принимать воду от насосов, а затем отдавать её в сеть, когда расход возрастает или подача временно снижается.
Назначение водонапорной башни не ограничивается хранением объёма. Она помогает сглаживать разницу между подачей насосов и потреблением, поддерживает работу сети в часы пик и в некоторых схемах создаёт резерв при остановке оборудования. Продолжительность такого резерва зависит от ёмкости, уровня воды и расхода, поэтому её нельзя определить по одному виду башни.
В системах, где давление поддерживают насосные станции или другие регулирующие устройства, отдельная высокая ёмкость может не применяться. Выбор схемы зависит от рельефа, расположения потребителей, режима подачи и требований к надёжности. Башню проектируют как часть сети, а не как изолированное сооружение.
Как высота влияет на давление
Давление возникает из-за веса воды над точкой подключения. Чем выше зеркало воды в резервуаре относительно потребителя, тем больше располагаемый напор; напор — это запас энергии потока, выраженный через высоту водяного столба. В реальной сети часть давления теряется на трение в трубах, поворотах, арматуре и местных подъёмах.
Уровень воды в водонапорной башне меняется в течение суток. Насосы наполняют резервуар, а при открытых кранах вода уходит обратно в сеть. Система управления включает и выключает оборудование по заданным параметрам, чтобы не допускать переполнения и чрезмерного снижения уровня.
Водонапорная башня не гарантирует одинаковое давление во всех точках сети. Потребители на разной высоте и на разном расстоянии от резервуара получают разные условия из-за рельефа, длины труб и текущего расхода. Для расчёта режима водоснабжения используют схему сети и гидравлическую модель, а не только высоту опор.
Если жители жалуются на слабую подачу, причина может быть не в башне. Проверяют уровень воды, работу насосов, положение задвижек, утечки и состояние труб. Изменять настройки оборудования без расчёта нельзя: резкий рост давления способен повредить сеть и соединения.
Из чего состоит сооружение
Основные части — резервуар, несущая опора, фундамент и трубопроводы. В зависимости от проекта добавляются лестницы и площадки для обслуживания, люк, вентиляционная труба, перелив, слив, датчики уровня и оборудование управления. Каждый узел должен оставаться доступным для осмотра и ремонта.
Опора передаёт вес резервуара с водой на фундамент и грунт. Её форму и материал выбирают по объёму ёмкости, нагрузкам, ветру, климату, высоте и условиям площадки. Башни могут иметь металлический или железобетонный каркас, но внешнее сходство не говорит о фактической несущей способности.
Резервуар должен быть герметичным и защищённым от попадания мусора, осадков и животных. Входной и выходной трубопроводы, перелив и слив располагают так, чтобы ими можно было управлять и безопасно обслуживать ёмкость. Узлы соединений проектируют с учётом возможных перемещений конструкции и температуры воды.
Подводящая труба соединяет башню с насосной станцией или источником, а отводящая — с распределительной сетью. В простых схемах один трубопровод может выполнять несколько функций в разные режимы, но это определяется проектом. Арматура, обратные клапаны и датчики нужны для управления направлением и объёмом потока.
Как определяют высоту и вместимость
Объём резервуара и высоту установки рассчитывают по прогнозу потребления, производительности насосов, отметкам территории и требуемому режиму давления. Учитывают часы максимального расхода, резерв на перерывы подачи и подключённых потребителей. Универсального объёма или высоты, подходящих всем населённым пунктам и предприятиям, нет.
Для водонапорной башни рассчитывают не только заполненный бак, но и состояние при минимальном уровне воды. Проверяют нагрузку от пустого и полного резервуара, ветровое воздействие, устойчивость опоры и фундамента. В сейсмических районах и на сложных грунтах проект учитывает дополнительные условия площадки.
Расположение башни выбирают по гидравлической схеме и рельефу. Высокая точка может уменьшить требуемую высоту опоры, но сама по себе не гарантирует нужную подачу в каждой части сети. При появлении новых районов, изменении расхода или прокладке новых линий расчёт может потребовать обновления.
Резерв воды нужен для покрытия разницы между непрерывной подачей и переменным потреблением. Если расход долго превышает приток, уровень снижается и запас исчерпывается; если насосы подают больше, чем сеть забирает, резервуар наполняется. Управление выбирают так, чтобы режимы наполнения и расхода не вызывали резких перепадов давления.
Материалы и защита от коррозии
Для башен применяют сталь, железобетон и другие конструкционные материалы, рассчитанные на длительное воздействие влаги и перепадов температуры. Металлические поверхности защищают от коррозии системой покрытий, подходящей для наружной среды и контакта с водой. Повреждённое покрытие на стыках и сварных швах требует своевременного ремонта.
Снаружи осматривают опору, лестницы, площадки, ограждения и крепления труб. Обращают внимание на трещины, прогибы, ржавчину, следы подтекания, ослабленные болты и повреждение краски. Отдельный дефект оценивают по его месту и динамике: поверхностный скол и изменение несущего элемента требуют разных действий.
Срок службы зависит от проекта, качества изготовления, монтажа и регулярного обслуживания. Коррозия у основания или крепления может ослабить узел, даже если большая часть корпуса выглядит исправной. Восстановление покрытия и ремонт несущих частей поручают специалистам, а не выполняют без обследования.
Качество воды и обслуживание
Защита питьевой воды начинается с закрытого люка, исправной вентиляционной сетки и чистоты резервуара. Через открытые отверстия внутрь могут попасть птицы, насекомые, пыль и поверхностная вода. Осадок и биологическая плёнка требуют профессиональной оценки и очистки по регламенту водоснабжающей организации.
Воду в резервуаре контролируют не только по уровню. Важны герметичность, время обновления воды, температура, состояние внутренних покрытий и соблюдение санитарных процедур. При ухудшении качества воды башню осматривают вместе с другими элементами системы, поскольку источник проблемы может быть вне резервуара.
Плановое обслуживание включает проверку датчиков, насосов, клапанов, перелива, слива, ограждений и средств безопасного доступа. Осмотры на высоте, вход в резервуар и работы с электрооборудованием выполняют обученные специалисты с применимыми мерами безопасности. Эти операции не предназначены для самостоятельного выполнения без допуска.
Населению полезно сообщать водоканалу о длительных перебоях, необычном запахе или заметном изменении цвета воды. Потребители не должны самостоятельно открывать люки, управлять арматурой или проникать на территорию сооружения. Данные о давлении и качестве воды проверяет эксплуатирующая организация.
Осмотр и ввод в работу
До заполнения проверяют фундамент, опоры, сварные и болтовые соединения, состояние резервуара и подводящих труб. Испытания на герметичность, работу арматуры и датчиков проводят по проектной документации и правилам эксплуатации. Если выявлены протечки или необычные перемещения опоры, запуск откладывают до проверки и устранения причины.
Водонапорная башня перед вводом в работу должна иметь доступную исполнительную схему, данные об испытаниях и регламент обслуживания. Оператор проверяет уровни наполнения, работу насосов и сигнализацию, затем контролирует давление в сети при разных режимах расхода. Зафиксированные отклонения передают проектировщику или ответственной эксплуатационной службе.
