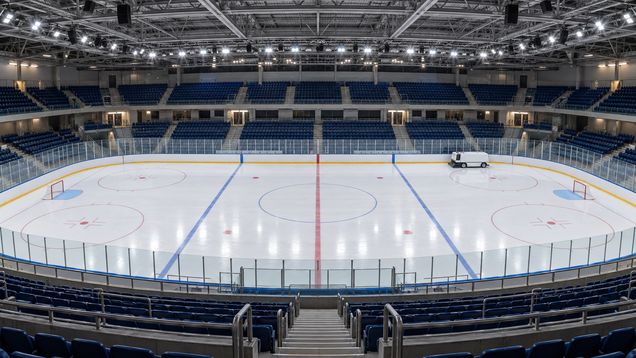

Ледовый дворец — это крытый комплекс, где качество покрытия зависит от согласованной работы холодильной установки, труб под плитой и контроля влажности. Устройство ледового дворца также включает трибуны, раздевалки и безопасные маршруты для зрителей и спортсменов; конкретная планировка определяется назначением арены и условиями участка.
Планировка комплекса
Ледовый дворец проектируют вокруг арены, но режим использования определяет и остальную часть здания. В проекте учитывают тренировки, соревнования, массовое катание, число зрителей, места команд и работу обслуживающей техники. От этого зависят площади вспомогательных помещений, вместимость трибун, расположение входов и ширина проходов. Если разные занятия проходят по расписанию, потоки людей и доступ к площадке планируют заранее.
Зрительские маршруты по возможности отделяют от зон команд и технических помещений. Посетителю нужны понятные пути от входа к сектору, санитарным комнатам и выходу; также предусматривают доступный маршрут и места для людей с ограниченной мобильностью. План эвакуации, ширину проходов и количество выходов определяют по проекту и действующим местным нормам. Служебные коридоры и двери к инженерному оборудованию не должны превращаться в склад.
Основа ледового покрытия
Для равномерного охлаждения ледового дворца под поверхностью арены устраивают трубный контур с циркулирующей охлаждённой жидкостью. Он отводит тепло от плиты, а расположение труб и режим потока рассчитывают так, чтобы по игровому полю не возникали заметные зоны с разной температурой. Трубы обычно закрепляют внутри конструкции плиты, однако детали зависят от проекта и материалов. Универсальной схемы для всех арен нет.
Под охлаждаемой плитой размещают теплоизоляцию, уменьшающую передачу холода в грунт. Во многих конструкциях ниже предусматривают подогрев основания, который помогает ограничивать промерзание грунта и связанные с ним деформации. Проект также учитывает влагозащиту, стыки и способы осмотра пола. Если геология участка или режим эксплуатации отличаются от типовых условий, конструкцию выбирают по изысканиям и инженерному расчёту.
При восстановлении покрытия машина срезает неровный верхний слой и наносит воду, которая замерзает тонкой плёнкой. На результат влияют состояние ножа, свойства воды, равномерность заливки и температура поверхности. Конкретный порядок работ устанавливает эксплуатационная служба для своей арены. Повторяющиеся трещины, мягкие участки или ямки требуют осмотра пола и инженерной системы, а не только дополнительной заливки.
Холодильный контур и возврат тепла
Холодильная установка охлаждает жидкость, которая циркулирует через трубную сеть под ареной. Насосы, теплообменники, компрессорное оборудование и автоматика работают как единая система, поэтому неисправность одного узла может изменить режим всего контура. Температуры, расход и защитные настройки задают по проекту и документации изготовителя. Герметичность оборудования и любые работы с хладагентом проверяют квалифицированные специалисты.
Оборудование отводит тепло, часть которого при подходящей схеме можно направлять на подогрев воды или помещений. Это помогает использовать энергию, которая иначе рассеивалась бы, но не гарантирует полного покрытия потребности здания в отоплении: потребители и источник должны совпадать по температуре и времени. Проектировщики сопоставляют графики тепла и предусматривают резервный режим. Размещение компрессорных и вентиляционных комнат дополнительно проверяют по требованиям безопасности, шума и доступа для обслуживания.
Воздух, влажность и конденсат
Тёплый влажный воздух над холодной поверхностью может отдавать тепло льду и образовывать туман или конденсат. Вентиляция обеспечивает воздухообмен, а осушение удаляет лишнюю влагу; эти функции связаны, но не заменяют друг друга. Режимы учитывают занятия, число зрителей, наружную погоду и температуру поверхностей. Когда ледовый дворец одновременно принимает спортсменов и зрителей, проектировщики также согласуют распределение воздуха между разными зонами.
Управление ледовым дворцом требует согласованной настройки охлаждения, отопления, вентиляции и осушения. Показания датчиков сопоставляют с условиями в используемых зонах, а режимы задают по проекту. При тумане, каплях на конструкциях или сырости сначала проверяют измерения и работу оборудования, затем выясняют причину. Простое усиление охлаждения может увеличить нагрузку, не устранив избыточную влажность.
Воздух подают в зоны пребывания людей и удаляют так, чтобы поток не мешал занятиям на площадке. Состояние фильтров, заслонок и теплообменников проверяют по графику изготовителя и фактической нагрузке. Новые перегородки или смена назначения помещения способны нарушить распределение воздуха, поэтому после таких изменений измеряют работу системы. Необычный запах, запотевание и стойкая сырость требуют проверки, а не только изменения уставки автоматики.
Трибуны и защитные элементы
Трибуны располагают с учётом обзора льда, включая зоны у бортов и ближнюю часть площадки. При проверке учитывают стойки освещения, сетки, рекламные конструкции и защитное стекло. Геометрию оценивают из разных рядов, а доступные места связывают с доступным маршрутом и площадками для сопровождающих. Конкретную вместимость и пути эвакуации задают расчёты и местные нормы.
Борта отделяют игровую зону от зрителей и помогают удерживать шайбу на площадке. Защитные панели и крепления выбирают по назначению арены и применимым спортивным правилам; конструкция не должна создавать опасных выступов или закрывать обзор. После удара либо ремонта осматривают панель, соединения и двери доступа. Трещину или ослабленное крепление устраняют до продолжения использования соответствующего участка.
Освещение должно обеспечивать ровный обзор без мешающих бликов. Для тренировок и мероприятий с видеосъёмкой требования могут различаться, поэтому светильники и управление ими выбирают под режим площадки. При замене оборудования проверяют распределение света и возможность безопасного обслуживания. Доступ к световым приборам не должен требовать перекрывать эвакуационные проходы или рабочую зону без предусмотренных мер.
Раздевалки и работа персонала
Раздевалки связывают с ареной коротким служебным маршрутом, отделённым от зрительского потока. В проекте предусматривают места для переодевания, душевые, санитарные комнаты и хранение инвентаря; количество помещений зависит от расписания и числа одновременно занимающихся команд. Влажные зоны нуждаются в подходящей отделке и воздухообмене. Для соревнований могут потребоваться комнаты судей, медицинское помещение и отдельные зоны персонала.
Машине для восстановления льда нужны место хранения и удобный выезд на площадку. Зарядку, заправку и обслуживание организуют согласно типу машины и паспорту изготовителя; если используется двигатель внутреннего сгорания, учитывают его выхлоп и требования к воздухообмену. Инвентарь для ухода за льдом и уборки хранят так, чтобы он не загромождал коридоры и выходы. Химические средства размещают по их инструкциям и вне мест общего доступа.
Сухие мероприятия и смена режима
Вне ледового сезона на арене могут проводить концерты, выставки или занятия на сухом полу. Временный настил распределяет нагрузку и защищает поверхность от ударов, грязи и локального нагрева. Его конструкция должна соответствовать нагрузкам мероприятия и не перекрывать люки, швы, датчики и пути эвакуации. Тепловые условия и длительность использования согласуют с режимом инженерных систем.
Ледовый дворец можно использовать для сухих мероприятий лишь в пределах расчётных нагрузок плиты и перекрытий, пропускной способности выходов и возможностей инженерных систем. Сцену и тяжёлое оборудование размещают по согласованной схеме; до монтажа выясняют, какие участки пола рассчитаны на сосредоточенную нагрузку и где проходят коммуникации. Если такой формат не предусмотрен проектом, требуется оценка профильных специалистов. После события осматривают покрытие и проверяют, что оборудование не повредило доступные элементы системы.
Контроль в повседневной эксплуатации
Состояние площадки оценивают не по одному показанию автоматики. Персонал наблюдает за равномерностью льда, температурой, влажностью и появлением конденсата, связывая изменения с расписанием занятий и загрузкой зала. Необычные отклонения записывают вместе со временем и выполненными переключениями. Такой журнал помогает специалистам выявить повторяющуюся проблему без настройки систем вслепую.
Ледовые дворцы требуют плановых осмотров холодильных машин, насосов, теплообменников, вентиляции, осушителей, автоматики, освещения и защитных панелей. Периодичность берут из документации оборудования и требований проекта. При осмотре покрытия проверяют швы, участки у бортов и зоны вокруг люков; повторяющиеся повреждения передают на техническую диагностику. Ремонт электрических установок и холодильного контура выполняют специалисты соответствующей квалификации, а после работ восстанавливают ограждения и свободный доступ к проходам.
