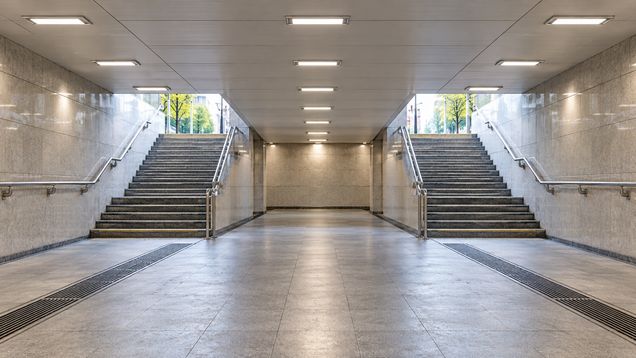

Подземный переход — пешеходный тоннель под проезжей частью, который разделяет потоки людей и автомобилей по уровням. Его входы связывают тротуары и направляют людей под дорогой, а не через поток машин. При устройстве подземного перехода учитывают лестницы, доступный маршрут, освещение, гидроизоляцию и отвод воды.
Какую задачу решает переход
Подземный переход проводит пешеходов под улицей или автомобильной дорогой, не пересекая траекторию машин в одной плоскости. Его размещают на линии устойчивого пешеходного движения: между жилыми кварталами, остановками, станциями или общественными зданиями. Если входы сильно смещены от привычного маршрута, люди могут продолжить переходить дорогу по поверхности.
Необходимость такого решения оценивают вместе с наземными переходами, светофорами и ограждениями. Спуск и подъём занимают больше времени, чем пересечение улицы в одном уровне, а лестницы неудобны для людей с колясками, чемоданами и ограниченной подвижностью. Поэтому разделение потоков должно сопровождаться маршрутом, которым могут пользоваться разные пешеходы.
Тоннель состоит не только из участка под проезжей частью. К нему относятся входные павильоны или лестничные проёмы, площадки, наружные тротуары, освещение и инженерные системы. Проект связывает эти части в непрерывный путь, чтобы человек не выходил на проезжую часть между входом и выходом.
Входы, лестницы и площадки
Входы обычно размещают по обе стороны дороги и ориентируют к основным направлениям движения. Лестничные марши должны иметь удобные площадки и поручни; площадки разделяют длинный спуск на короткие отрезки и дают место для разворота. Проёмы закрывают от прямого попадания осадков, но козырьки не должны мешать обзору и создавать тёмные углы.
Геометрия подземного перехода зависит от ширины улицы, глубины заложения тоннеля, доступной территории у входов и потоков людей. В узком месте лестница может перегружаться в часы пик, поэтому ширину марша и площадок определяют расчётом пешеходного потока. Встречные потоки, выход к остановке и очередь на лестнице учитывают одновременно, а не отдельно друг от друга.
На входе важны видимость выхода и понятное направление движения. Если с верхней площадки не видно, куда ведёт проход, указатели должны быть заметны до спуска и у каждого ответвления. Тупики, выступающие элементы и неожиданные перепады высоты усложняют проход, особенно при большом потоке или в условиях плохой видимости.
Доступность для людей с разной подвижностью
Лестницы сами по себе не образуют доступный маршрут для человека на кресле-коляске. Для пешеходных переходов в разных уровнях предусматривают пандусы нормативного уклона или подъёмные устройства, включая лифт либо подъёмник. Доступный путь должен соединять тротуар с обеих сторон дороги и вести через тоннель без ступенчатого разрыва.
К подземному переходу подходят люди с детскими колясками, велосипедами, багажом и временными травмами. Для них важны не только лифт или пандус, но и достаточная ширина, отсутствие порогов, поручни и нескользкое покрытие. Если в проекте предусмотрен лифт, для реальной доступности необходимы регулярное обслуживание и ясный порядок действий при его неисправности.
Перед лестницами и другими перепадами уровня устраивают предупреждающие тактильные полосы; направляющие элементы помогают ориентироваться там, где маршрут сложно определить по форме пространства. Контрастная маркировка первой и последней ступени делает границы марша заметнее. Такие элементы дополняют освещение и поручни, а не заменяют их.
Несущая конструкция под дорогой
Подземная часть обычно выполняется как железобетонная коробка с полом, стенами и перекрытием. Перекрытие принимает нагрузку от грунта, транспорта и покрытия улицы, а стены удерживают окружающий массив. Конструктор рассчитывает элементы для конкретных грунтов, уровня воды и транспортной нагрузки; типовое решение нельзя переносить на любой участок без обследования.
Подземный переход должен сохранять прочность и герметичность на стыках между отдельными участками конструкции. При проектировании рассматривают усадку бетона, температурные перемещения, трещины и давление грунтовой воды. Гидроизоляционный слой располагают так, чтобы защитить пол и стены по всему контуру, а проходки инженерных коммуникаций тщательно герметизируют.
Способ строительства зависит от глубины, плотности застройки и возможности перекрыть движение. При открытом способе дорогу вскрывают, устраивают котлован и монтируют конструкцию, затем восстанавливают покрытие. В стеснённых условиях участок под улицей могут сооружать поэтапно или применять закрытые технологии; выбор согласуют с сетями, грунтами и организацией дорожного движения.
Грунтовая вода и отвод осадков
Подземный переход расположен ниже окружающей поверхности, поэтому дождь и талый снег могут стекать к входам, а грунтовая вода воздействовать на стены и пол. Риски оценивают до строительства по изысканиям: выясняют состав грунтов, сезонные уровни воды и направление поверхностного стока. Эти данные определяют конструкцию гидроизоляции и способ водоотведения.
Поверхностную воду отводят от лестничных проёмов уклонами, лотками и дождеприёмниками, а воду из низких точек тоннеля собирают в водосборном приямке. Если отвести её самотёком нельзя, проект предусматривает насосное оборудование. Для него оставляют доступ для осмотра и ремонта, а схема управления должна сигнализировать о сбое, пока помещение не затоплено.
Ливневые решётки у входов задерживают крупный мусор, но сами требуют очистки. Засорённый лоток направляет воду на ступени, где она может замёрзнуть или размывать отделку. При сильном ливне важно, чтобы вода с прилегающей дороги не шла прямо к нижней площадке лестницы.
Освещение, покрытие и безопасность
В глубине тоннеля дневного света мало, поэтому освещение распределяют вдоль всего маршрута, включая лестницы, площадки и выходы. Резкий переход от яркого солнца к тёмному помещению затрудняет ориентацию; светильники размещают так, чтобы оставались видны лица и препятствия и не возникали глубокие тени. Конструкция осветительных приборов должна учитывать влажную среду и возможность обслуживания.
Пол и ступени делают ровными и нескользкими, а воду не оставляют в проходе. Отделочные материалы должны выдерживать частую уборку и механический износ; скользкая плитка, разрушенные швы и выступающие края становятся помехой для пешеходов. Поручни, предупреждающие полосы и указатели должны сохранять контраст и не закрываться рекламой.
Безопасность зависит и от обзора. Прямой просматриваемый маршрут с хорошо обозначенными выходами легче контролировать, чем длинный проход с резкими поворотами и скрытыми нишами. В зависимости от места предусматривают камеры, средства связи или тревожную кнопку, но оборудование не должно сужать проход или мешать эвакуации.
Строительство и последующее обслуживание
До начала работ проверяют подземные коммуникации: кабели, водопровод, канализацию, теплосети и линии связи. Их перенос или защита влияют на сроки, глубину котлована и стоимость проекта. Работы планируют так, чтобы безопасно организовать движение пешеходов и транспорта на время перекрытия улицы.
При эксплуатации проверяют не только бетон и отделку, но и водоотвод, насосы, освещение, поручни, тактильные элементы и указатели. Осмотр после ливней и оттепелей помогает обнаружить течи, засоры, отслоение покрытия и наледь до того, как они приведут к аварийному закрытию. Для насосов и лифтов заранее назначают регламентные проверки и ответственных за вызов ремонта.
Подземные переходы требуют регулярной очистки входных лотков, проверки работы светильников и контроля влажности в низких точках. Если на стенах появились мокрые пятна, сначала проверяют швы и водоотвод, а не закрывают следы свежей отделкой. Так обслуживающая организация может установить источник воды и выбрать ремонт, который устранит причину протечки.
