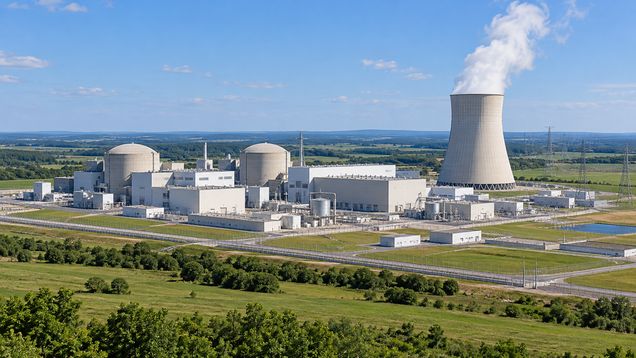

Атомная электростанция вырабатывает электроэнергию, используя тепло от управляемой ядерной реакции. При проектировании атомной электростанции учитывают устройство энергоблоков, системы отвода тепла, защиту оборудования и взаимодействие с энергосетью. Планировка зависит от типа реакторной установки и площадки.
Как устроен энергоблок
Атомная электростанция обычно состоит из одного или нескольких энергоблоков. В каждом тепло от реакторной установки используют для получения пара, который вращает турбину, соединённую с электрическим генератором. В распространённых схемах тепло передаётся между контурами, но устройства разных типов реакторов отличаются.
В состав энергоблока входят реакторное оборудование, турбинная часть, электрические системы, охлаждение и средства контроля. Эти части размещают в отдельных зданиях или зонах, соединённых инженерными коммуникациями. Расстановка оборудования определяется проектом, требованиями безопасности и доступностью для планового обслуживания.
Помимо производственных помещений, на площадке предусматривают лаборатории, мастерские, склады, диспетчерские и административные здания. Их расположение увязывают с внутренними дорогами, сетями и режимом доступа. Состав вспомогательных объектов зависит от мощности, типа станции и выбранной модели эксплуатации.
Площадка и генеральный план
Для атомной электростанции выбирают участок с подходящими геологическими и гидрологическими условиями, транспортным доступом и возможностью подключения к энергосистеме. При оценке площадки также изучают природные риски, наличие водных ресурсов, состояние окружающей среды и близость населённых территорий. Эти данные рассматривают в рамках установленной процедуры лицензирования.
Генеральный план разделяет здания и территории по функциям и режиму доступа. Основные сооружения связывают с инженерными сетями и внутренними маршрутами, а служебные и административные зоны размещают в соответствии с проектом. Планировка учитывает возможность осмотра оборудования и работы аварийных служб.
Внешние линии электропередачи соединяют генераторную часть с энергосетью через электротехнические сооружения и трансформаторы. На площадке предусматривают распределительные устройства и кабельные маршруты. Их схема определяется проектом энергоблока и требованиями сетевой организации.
Реакторное здание и защитные конструкции
Реакторная установка размещается в специально спроектированной части энергоблока. Несущие конструкции, помещения и проходы рассчитывают для предусмотренных проектом нагрузок и условий эксплуатации. Требования к материалам и устройству задаются нормами ядерной и строительной безопасности.
Защитная оболочка окружает реакторную часть и служит одним из инженерных барьеров безопасности. Её устройство, герметичность и взаимодействие с другими системами проверяют на этапах проектирования, строительства и надзора. Подробная конструкция различается между типами станций и проектными решениями.
В атомной электростанции инженерные системы распределены между реакторным, турбинным и вспомогательными зданиями. Между ними проходят трубопроводы, кабельные линии и каналы связи, которые предусматриваются в проекте. Доступ к каждому узлу организуют для уполномоченных специалистов в соответствии с режимом объекта.
Внутренние помещения разделяют с учётом функций, требований к чистоте, температуре и защите оборудования. Контроль доступа и разграничение зон помогают выполнять установленные правила эксплуатации. Точный набор помещений и средств контроля зависит от проекта, а не от универсального шаблона.
Турбинная часть и отвод тепла
Пар, полученный от реакторной установки или через теплообменное оборудование, поступает к турбине в соответствии с конструкцией энергоблока. Турбина приводит в движение генератор, который производит электричество. После прохождения турбинной части рабочее тело охлаждают и направляют в следующий цикл системы.
Отвод тепла выполняют с помощью технических систем охлаждения. В зависимости от площадки и проекта применяют градирни, водоёмы или другие схемы теплообмена; не каждая электростанция использует одинаковое решение. Внешний вид охлаждающих сооружений сам по себе не показывает тип реактора или устройство энергоблока.
Системы водоснабжения и охлаждения включают насосы, трубопроводы, теплообменники и вспомогательные устройства. Их параметры рассчитывают специалисты, а доступ для проверки и ремонта предусматривают в проекте. Условия водопользования, сброса тепла и охраны водных объектов устанавливаются разрешениями и природоохранными требованиями.
Электроснабжение, контроль и резервирование
Атомная электростанция использует средства измерения, управления и автоматики для наблюдения за состоянием энергоблока. Датчики передают операторам сведения о режимах оборудования, а системы управления помогают поддерживать работу в заданных пределах. Конкретная архитектура зависит от технологии станции и требований регулятора.
Энергоблоки оснащают системами безопасности и поддерживающими их инженерными средствами. К ним могут относиться охлаждение, электроснабжение, вентиляция, резервные источники питания и контроль параметров. Состав, независимость и порядок проверки определяются проектной документацией и нормами, применимыми к конкретному объекту.
Резервные системы предназначены для поддержания предусмотренных функций при отказе отдельных элементов или потере внешних источников. Их проектируют и испытывают по утверждённым программам, а не настраивают в ходе обычной эксплуатации произвольно. Работы выполняет персонал с необходимой подготовкой и допусками.
Управление атомной электростанцией включает наблюдение за оборудованием, планирование обслуживания, учёт доступа и ведение технической документации. В диспетчерских помещениях размещают средства связи и операторские панели. Взаимодействие систем и персонала регулируется процедурами эксплуатирующей организации и требованиями надзора.
Защита окружающей среды и территории
Проектная документация рассматривает воздействие строительства и эксплуатации на воздух, воду, почву и природные территории. В программу входят мониторинг окружающей среды и соблюдение разрешённых условий работы. Показатели и периодичность контроля определяются законодательством и условиями лицензии.
На территории организуют охрану, контроль доступа и правила перемещения сотрудников и посетителей. Разделение зон и проверка допуска защищают критическое оборудование и поддерживают установленный порядок работы. Физическая защита объекта проектируется с учётом оценки рисков и требований национального регулятора.
В зданиях предусматривают пожарную сигнализацию, средства связи и пути выхода в составе, установленном для данного объекта. Оборудование размещают так, чтобы к нему могли получить доступ ответственные специалисты. Процедуры для персонала разрабатывают отдельно в соответствии с действующими правилами безопасности.
Эксплуатация и обслуживание
Атомная электростанция проходит плановые проверки, техническое обслуживание и модернизацию под контролем эксплуатирующей организации и надзорных органов. Состояние строительных конструкций, трубопроводов, электрических систем и автоматики документируют. Периодичность работ устанавливается нормами и утверждённой программой обслуживания.
Крупные ремонтные работы требуют предварительного планирования доступа, поставки деталей и координации между службами. После замены оборудования проверяют его совместимость с существующими системами и актуализируют исполнительную документацию. Решения о модернизации утверждают профильные специалисты.
На завершающем этапе жизненного цикла разрабатывают планы вывода объекта из эксплуатации и обращения с образовавшимися материалами. Эти работы требуют лицензирования, специализированной инфраструктуры и длительного надзора. Подготовку начинают заблаговременно в соответствии с национальными правилами.
Что входит в проект комплекса
- Генеральный план, реакторное и турбинное здания, вспомогательные объекты.
- Системы отвода тепла, водоснабжения и электроснабжения.
- Средства контроля, управления, резервирования и безопасности.
- Подключение энергоблоков к электрической сети.
- Защиту территории, охрану труда и аварийное реагирование.
- Мониторинг окружающей среды, обслуживание и вывод из эксплуатации.
