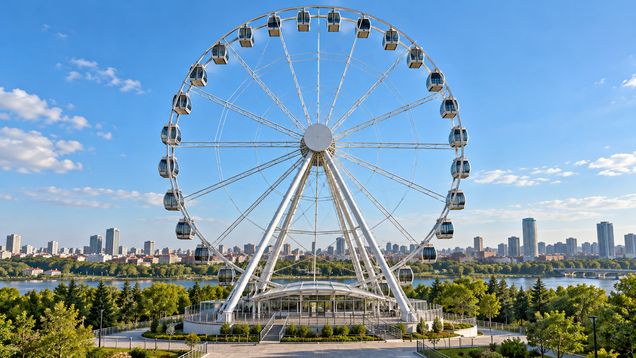

Колесо обозрения — вращающийся аттракцион, в котором пассажирские кабины перемещаются по круговой траектории на ободе. Его массу и нагрузку от людей передают спицы, ступица, опоры и фундамент; устройство колеса обозрения также включает привод, тормоза и системы контроля. Высота конструкции открывает обзор на город и прилегающую территорию.
Основные части конструкции
Колесо обозрения состоит из кругового обода, радиальных элементов, центральной ступицы, опорной рамы и кабин. Обод удерживает подвесы пассажирских модулей, а спицы соединяют его с центральной частью. Конкретная схема зависит от размера аттракциона и проекта: меняются число спиц, форма обода и способ передачи нагрузки на основание.
В схеме колеса обозрения каждый элемент работает в связке с остальными. Если часть окружности нагружена кабинами с пассажирами, усилия переходят через обод и спицы к ступице, затем через ось и подшипники к опорам. Конструкция должна выдерживать не только собственный вес, но и перемещение нагрузок во время каждого оборота.
Модели отличаются расположением опор. В одних колесо держится между двумя стойками, в других несущая рама поддерживает его сбоку; возможны и особые компоновки кабин. Поэтому внешне похожие аттракционы не обязательно имеют одинаковый каркас, узлы вращения или фундамент.
Опоры, ось и основание
Колесо обозрения передаёт на грунт вес стальной конструкции, кабин, пассажиров и оборудования. Центральная ось опирается на подшипниковые узлы, установленные на несущих стойках или башне; основание распределяет усилия на фундамент. Проверка грунта и расчёт опор учитывают состояние площадки и воздействие ветра.
Пока обод вращается, положения кабин относительно опор меняются, а вместе с ними меняются силы в отдельных участках конструкции. Расчёт рассматривает нагрузку в разных положениях колеса, неравномерное заполнение кабин, разгон и торможение. К этим условиям добавляют динамическое воздействие ветра и возможную вибрацию.
Фундамент удерживает аттракцион от сдвига и опрокидывающего момента. Его форма и размеры зависят от геологии участка, высоты сооружения, массы и расчётных нагрузок, поэтому типовую плиту нельзя выбирать без инженерного расчёта. Анкерные соединения связывают опоры с фундаментом и должны оставаться доступными для осмотра.
Кабины и пассажирские подвесы
Кабины крепят к ободу через подвесной узел, который позволяет им сохранять положение пола при движении колеса. В обычной конструкции корпус свободно поворачивается на оси под действием силы тяжести; конструкция подвеса удерживает его от лишних колебаний. У закрытых кабин предусматривают двери и блокировки, исключающие запуск при незакрытом входе.
К колесу обозрения подбирают кабины по грузоподъёмности, числу мест и условиям эксплуатации. Модули могут отличаться остеклением, вентиляцией и защитой от осадков, но их масса и размещение должны соответствовать расчётной схеме. Перепланировка кабины или добавление оборудования меняют нагрузку и требуют инженерной оценки.
Посадочная площадка организована так, чтобы пассажиры входили и выходили без опасного шага через большой зазор. В зависимости от модели кабина останавливается напротив платформы или движется медленно при посадке. Дверные замки, ограждение платформы и порядок допуска пассажиров входят в систему безопасности аттракциона.
Ограничения по росту, возрасту или состоянию здоровья определяются инструкцией конкретной модели. Перед поездкой оператор проверяет, что пассажиры правильно заняли места и закрыли предусмотренные удерживающие устройства. Количество людей в кабине не должно превышать значение, указанное изготовителем.
Привод и управление вращением
Колесо обозрения вращается с помощью электродвигателя и редуктора, которые передают усилие на обод или центральную ось. В ободном приводе движение передают через контактные ролики либо тяговые канаты, соприкасающиеся с дорожкой обода; в другой компоновке вращается ступица. Выбор зависит от компоновки, размеров, массы и требований изготовителя.
Венское колесо служит примером ободного привода: тяговые канаты передают крутящий момент за счёт трения о внешнюю поверхность обода. Его пассажирские вагоны подвешены на стальных осях, поэтому пол остаётся горизонтальным при повороте. Это конкретная инженерная схема, а не обязательный вариант для каждого колеса.
Система управления задаёт пуск, скорость, остановку у посадочной зоны и контроль состояния оборудования. Рабочие тормоза замедляют движение в штатном режиме, а удерживающие устройства предотвращают самопроизвольный поворот при остановке. Датчики положения, электрическая защита и блокировки не позволяют запускать привод при обнаруженной неисправности.
Для потери внешнего питания заранее предусматривают процедуру безопасной остановки и эвакуации пассажиров. Она может использовать резервный источник энергии, аварийный привод или другой предусмотренный изготовителем способ. Сценарий должен учитывать, как вернуть кабины к платформе и как безопасно снять людей с высоты.
Ветер и распределение нагрузки
Ветер действует на обод, опоры и кабины по-разному: закрытые модули имеют большую поверхность, на которую давит воздушный поток. Чем выше конструкция и чем больше площадь кабин, тем внимательнее проектировщик оценивает ветровые усилия и раскачивание. Допустимые условия работы задаются технической документацией конкретного аттракциона.
Положение людей в кабинах меняется во время посадки, а распределение массы по окружности не всегда бывает равномерным. Поэтому при проектировании и эксплуатации учитывают заполнение модулей, число одновременно перевозимых пассажиров и движение самого обода. Оператор не должен превышать ограничения, предусмотренные руководством по эксплуатации.
Порывы ветра могут вызвать движение кабин и колебания опорной системы. Если погодные условия выходят за пределы, заданные изготовителем, аттракцион переводят в предусмотренный безопасный режим или останавливают. Конкретные пределы нельзя назначить только по внешнему виду колеса или текущей скорости вращения.
Осмотр и обслуживание узлов
Регламент технического обслуживания определяет изготовитель, а проверку выполняют компетентные специалисты с учётом конструкции и режима работы. Осматривают сварные швы, болты, спицы, обод, опорные узлы, подшипники и фундамент. Частота проверок зависит от нагрузки, перемещения аттракциона и требований местных правил.
В журнале обслуживания фиксируют обнаруженные дефекты, ремонт и замену деталей. Коррозия, трещины, ослабшие крепления, посторонний шум в подшипниках и повреждение кабельной проводки требуют оценки специалиста. Ремонт несущих и защитных узлов выполняют по документации, а изменения, затрагивающие безопасность, проходят повторную проверку проекта.
Колёса обозрения требуют проверки не только металлоконструкций, но и подвесов, дверных блокировок, тормозов и средств аварийной связи. Перед запуском персонал выполняет проверки по инструкции и убеждается, что опасная зона вокруг движущихся частей закрыта. Если выявлен дефект, который может повлиять на безопасность, эксплуатацию прекращают до устранения причины и подтверждения исправности оборудования.
