Сиднейский оперный театр в Сиднейской гавани сочетает группы криволинейных крыш и массивный подиум. При изучении сиднейского оперного театра важно различать внешний силуэт, рёбра кровельных оболочек и внутренние залы: их форма связана с геометрией сферы, сборными элементами и работой основания.
Здание на мысе у гавани

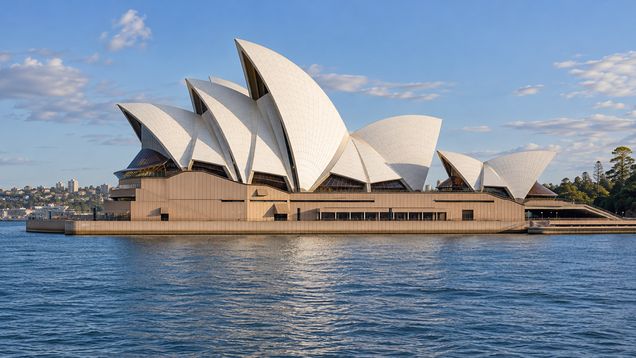

Сиднейский оперный театр расположен на мысе Беннелонг у Сиднейской гавани.
Проект сиднейского оперного театра разработал датский архитектор Йорн Утзон; его выбрали по итогам международного конкурса 1957 года, а здание открыли в 1973 году. Форма стала частью городского силуэта и связала сценические залы с открытыми террасами у воды.
Сооружение состоит из крупных групп перекрытий, похожих на паруса или раскрытые раковины. Под ними размещены два главных концертных зала и ресторан, а у основания устроена широкая платформа. Наружный образ поэтому объединяет крышу, подиум и окружающее пространство, а не сводится к одной скульптурной оболочке.
Террасы вокруг основания работают как пешеходные площадки и связывают здание с набережной. Подиум поднимает основные объёмы над уровнем мыса и даёт опорную плоскость для верхней композиции. Такое построение помогает читать сооружение снизу вверх: основание удерживает ансамбль, а кровли формируют его узнаваемый силуэт.
Почему крыши выглядят как оболочки
Название «оболочки» описывает криволинейные кровельные объёмы, которые визуально объединяют отдельные залы. Однако крышу нельзя представлять как несколько тонких бетонных листов одинаковой формы. Её конструкция состоит из рёбер и повторяющихся сборных элементов, объединённых общей геометрией.
Рёбра образуют арочные линии и передают нагрузку к нижним опорным участкам. Пространство между ними закрывает кровельный слой, а наружная поверхность получает керамическую облицовку. Благодаря такому разделению несущая схема и внешний рисунок связаны, но выполняют разные задачи.
Форма крыши менялась в ходе проектирования. Ранние варианты имели более свободные кривые, которые было трудно изготовить повторяемым способом. Утзон и инженеры Ове Арупа искали геометрическую основу, которая позволила бы рассчитать рёбра и организовать строительство.
Сферическая геометрия и повторяемые детали
Решение нашли в частях поверхности сферы: сложные изгибы разных кровель можно было вывести из одной геометрической основы. Это не означало, что все крыши стали одинаковыми. Каждая оболочка сохраняла собственный контур, но повторяемый принцип упростил расчёт и позволил изготовлять детали по согласованной системе.
Сферическая геометрия дала архитекторам и инженерам общий язык. Чертежи описывали положение рёбер и их сопряжение, а строители могли собирать конструкцию из сегментов, рассчитанных для конкретного места. Без такого перехода от свободной линии к измеримой поверхности реализовать исходный замысел было бы намного сложнее.
Сиднейский оперный театр показывает, что формальная идея может стать строительной технологией. Сферическая основа помогла повторять элементы, сокращать различия между отдельными деталями и планировать монтаж. Она также позволила согласовать ритм кровельных рёбер с облицовкой крыши.
Поэтому точность геометрии важна не только для внешнего вида. Если сегменты не совпадают по радиусу и положению, между ними нарушаются стыки, а сборка требует дополнительных подгонок. Проектная сетка связывает форму, изготовление и монтаж в единый процесс.
Рёбра, сегменты и путь нагрузки
Каждое ребро состоит из соединённых элементов, которые собирают в длинную арочную конструкцию. Сегменты поднимают и устанавливают между соседними участками по последовательной схеме, после чего они работают как часть общей линии. Важно контролировать не только конечный силуэт, но и временную устойчивость во время монтажа.
Нагрузка от кровли проходит через рёбра к опорным участкам и далее к подиуму. В каждой точке соединения возникают усилия, которые зависят от формы и положения элемента. Поэтому одинаковая внешне деталь может иметь разные требования к креплению, если она находится в другом месте системы.
В сиднейском оперном театре внутренняя функция также повлияла на конструкцию крыши. Большие залы требовали перекрытий без промежуточных опор, которые мешали бы обзору сцены и размещению публики. Кровельная схема должна была перекрывать эти пространства и одновременно сохранять выразительный профиль снаружи.
Инженерный расчёт учитывал собственный вес, ветровое воздействие и работу соединений. Сложность заключалась не только в том, чтобы определить нагрузку на одно ребро, но и в том, чтобы передать её через всю систему без разрывов. Для этого использовали математическое описание поверхностей и проверку деталей в проекте.
Керамическая поверхность и свет
Кровли облицованы керамической плиткой. Утзон хотел получить заметный блеск, но избежать зеркального сияния; фактура поверхности меняет отражение света в зависимости от погоды.
Керамическая облицовка не заменяет несущие рёбра. Она защищает кровельную поверхность и задаёт её визуальное качество, тогда как нагрузку принимают бетонные элементы. Различие между этими слоями важно при реставрации: повреждение покрытия и повреждение несущей части требуют разных действий.
Плитки расположены по рисунку, который следует изгибу каждой поверхности. Повторяющиеся небольшие элементы помогают покрыть сложную геометрию без крупного плоского листа. С расстояния рисунок объединяется в светлую кровлю, а вблизи становятся видны её модульность и стыки.
Подиум, залы и техническое устройство
Подиум объединяет здание на уровне мыса, но внутри комплекса помещения имеют разные функции. Большие залы требуют отдельной акустики и сценического оборудования, а проходы и фойе связывают их с входами и террасами. Внешняя форма крыши поэтому надстраивается над сложной внутренней программой.
Стены и остекление между кровельными объёмами должны обеспечивать связь интерьера с гаванью, не мешая работе залов. Для этого согласуют стеклянные поверхности, опорные узлы и внутренние перекрытия. Архитектурный образ открытости зависит от того, как решены эти элементы, а не только от белых крыш.
Пешеходные маршруты проходят по подиуму и открытым террасам, а посетитель затем переходит к входам и залам. Такое движение связывает здание с городской набережной и позволяет рассматривать кровли с разных высот. Площадка у воды является частью архитектурного опыта, а не отдельным фоном для фотографий.
Как читать конструкцию здания
Подход к сиднейскому оперному театру начинается с подиума и опорных участков крыши. Затем проследи за рёбрами вверх и сравни, как меняются очертания соседних оболочек. Если доступен разрез, сопоставь внешний контур с залами под кровлей и местами, где передаётся нагрузка.
При осмотре различай несущие рёбра, сборные сегменты и керамическую облицовку. Внешне они образуют единое покрытие, но для конструкции и обслуживания выполняют разные функции. Не делай вывод о надёжности здания по отсутствию видимых трещин или по одному снимку; техническое состояние оценивают специалисты.
Сиднейский оперный театр монтировали последовательными участками: сборные сегменты поднимали между уже установленным ребром и временной стальной аркой. После сборки арочное ребро напрягали, а затем повторяли цикл. Порядок монтажа был частью расчётной схемы, а не только способом доставить детали на высоту.
