Металлургический комбинат объединяет цеха для подготовки сырья, выплавки металла и обработки продукции. План металлургического комбината зависит от маршрута: полный цикл с доменным производством отличается от выплавки стали из лома и прокатного передела. Сначала задают состав производств и потоки, затем увязывают здания, оборудование, транспорт и сети.
Технологический маршрут определяет состав цехов
Металлургический комбинат может включать агломерацию или окатышевое производство, коксохимию, доменные печи, сталеплавильные агрегаты, разливку и прокатку. Электросталеплавильный маршрут использует другую последовательность и может работать без доменного передела. Поэтому перечень цехов и их связи задают по продукту, сырью, мощности и выбранной технологии.
На схеме предприятия показывают поступление руды, угля, лома и добавок, движение полуфабрикатов, выпуск готовой продукции, а также обращение с побочными материалами. В проекте металлургического комбината отдельно отмечают склады, ремонтные участки, лаборатории, энергоблоки, газоочистку и административно-бытовые здания. Не все эти функции обязательно размещать на одной площадке.
Для каждого передела описывают этапы производства, состав оборудования, режимы загрузки и потребности в ресурсах. Это задание помогает выбрать пролёты, высоту зданий, грузоподъёмность кранов, фундаменты и расположение инженерных трасс. Изменение технологии после начала строительства может затронуть сразу несколько связанных корпусов.
Участок и генеральный план
Площадку выбирают с учётом доступности сырья, железнодорожных путей, автомобильных подъездов, воды, энергии и возможности отвода стоков. Проверяют геологию, уровень грунтовых вод, рельеф, существующие сети и ограничения по землепользованию. Если предприятие связано с карьером, портом или внешним складом, этот транспортный узел включают в общую схему.
Цеха размещают по ходу технологического процесса, избегая лишних перегрузок и встречных перемещений горячего металла, заготовок и грузов. Склады сырья располагают у точек приёма и подачи в производство, а готовую продукцию — у подходящей железнодорожной или автомобильной отгрузки. Расстояния между зданиями оставляют для безопасной эксплуатации, обслуживания, проезда и противопожарного доступа по действующим нормам.
На металлургическом комбинате потоки поездов, грузовых автомобилей, самоходной техники и работников пересекаются в разных зонах. На генеральном плане обозначают маршруты, места разгрузки, стоянки, пешеходные переходы и проходные, разделяя движение там, где это возможно. Отдельно проверяют подъезд аварийных служб и транспорт для доставки крупного оборудования.
Здания, пролёты и опорные конструкции
Большие пролёты позволяют размещать технологические линии и крановое оборудование, но их размеры нельзя выбирать только по типовой схеме. Расчёт учитывает нагрузки от мостовых кранов, оборудования, коммуникаций, ветра и снега, а также динамику перемещения тяжёлых грузов. Проектировщик сверяет расчётную модель с техническим заданием поставщика оборудования.
Колонны, фермы, подкрановые балки, фундаменты и пути кранов проектируют как согласованную конструктивную систему. Расположение колонн должно оставлять место для агрегатов, технологических проходов, площадок обслуживания и замены крупного узла. Для зданий с высокой температурой или агрессивными воздействиями выбирают материалы и узлы защиты по условиям конкретного цеха.
В стенах и покрытии предусматривают проёмы для монтажа оборудования, вентиляции, кабельных трасс и трубопроводов. Положение фонарей, ворот и остекления увязывают с освещением, удалением тепла и пыли, а также с ограничениями по эксплуатации. До выпуска рабочих чертежей проверяют, что конструкции не перекрывают зоны работы кранов и доступ к ремонту.
Сырьевые и подготовительные производства
Участки разгрузки, складирования и подготовки руды, угля, лома и добавок проектируют по способу доставки и технологии подачи. Бункеры, штабели, конвейеры, дробилки и перегрузочные станции связывают так, чтобы материал поступал в нужный цех без лишних манёвров техники. Складские объёмы и укрытия выбирают по номенклатуре сырья, режиму поставок и требованиям к защите от осадков и пыления.
Подготовительные цеха могут включать дробление, сортировку, смешивание и нагрев материала, если эти процессы предусмотрены маршрутом производства. Их размещают рядом с потребителями сырья, учитывая транспортные галереи, пылеулавливание и обслуживание приводов. Для складов и бункеров заранее задают безопасные проходы, лестницы, ограждения и доступ к контрольным точкам.
Погрузка и хранение лома требуют особого внимания к размещению кранов, захватов и площадок временного накопления. Негабаритные предметы, загрязнения и нестабильные штабели могут влиять на безопасную работу оборудования, поэтому приёмные зоны проектируют по реальной номенклатуре и процедурам контроля. Эти условия должен подтвердить технолог предприятия.
Плавка, разливка и обработка металла
Сталеплавильный цех включает печи, системы подачи шихты, установки внепечной обработки и разливки — точный состав зависит от выбранного процесса. В проекте предусматривают фундаменты агрегатов, рабочие площадки, подъёмные средства и безопасные расстояния между зонами операций. Подготовку расплава и перемещение ковшей организуют по технологической схеме и требованиям охраны труда.
При непрерывной разливке жидкий металл превращается в заготовку, которая затем направляется на охлаждение или дальнейшую обработку. Для этого участка важны согласование высот, маршрутов ковшей и заготовок, расположение систем охлаждения и доступ к обслуживанию. Вода, пар, тепло и возможные брызги учитываются при проектировании конструкций и инженерных коммуникаций.
Металлургический комбинат с прокатным производством связывает нагревательные печи, клети, рольганги, резку, охлаждение и склады металла. Длину и конфигурацию пролёта определяют по оборудованию, размерам заготовок и маршруту готового продукта. Рабочие проходы отделяют от зоны движения проката и грузоподъёмных механизмов.
Инженерные системы, вентиляция и шум
Электроснабжение, газоснабжение, охлаждение, водооборот, сжатый воздух, вентиляцию и дымоудаление рассчитывают по нагрузкам переделов. Потребности разных цехов отличаются, поэтому общие сети и локальные системы согласуют с графиком работы и резервированием критических узлов. Магистрали и кабельные эстакады прокладывают с учётом крановых габаритов, температурных зон и ремонтного доступа.
Газоочистку и аспирацию размещают близко к источникам выбросов в соответствии с технологическим проектом. В точках пересыпки и дробления может требоваться улавливание пыли, а горячие агрегаты нуждаются в рассчитанном отводе тепла и газов. Решения подтверждают расчётами и разрешительной документацией, поскольку требования зависят от страны, процесса и параметров оборудования.
Шум и вибрация могут исходить от печей, мельниц, вентиляторов, кранов и перемещения металла. При необходимости применяют кожухи, изоляцию, ограждения, глушители и дистанционные посты управления. Их размещение планируют так, чтобы меры защиты не мешали технологическим проходам и обслуживанию.
Складирование и отправка продукции

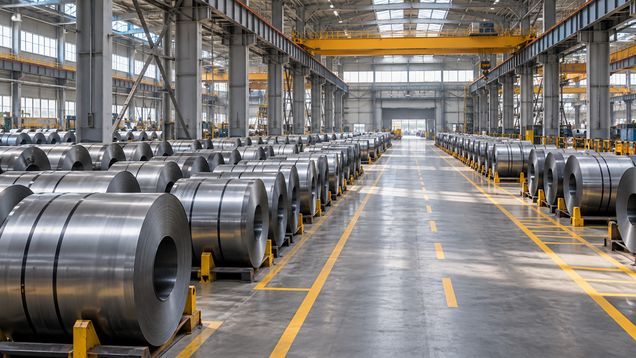

Готовые слябы, заготовки, лист, сортовой прокат или рулоны перемещают на склады по маршруту, который не пересекает основные зоны приёма сырья. Крановые пролёты и площадки хранения рассчитывают с учётом массы, формы, устойчивости штабелей и используемой техники. Для маркировки, контроля качества и подготовки партий выделяют рабочие места с доступом к погрузке.
Железнодорожные пути, автомобильные рампы и погрузочные площадки увязывают с габаритами продукции и графиком отправки. На плане предусматривают разворот транспорта, весовой контроль, временное ожидание и защиту пешеходных маршрутов. Если используется несколько видов отгрузки, потоки проверяют на одновременную работу, а не только по отдельности.
Строительство, реконструкция и эксплуатация
Металлургический комбинат проектируют на основе единой модели зданий, фундаментов, крановых путей, коммуникаций и маршрутов монтажа. Проверка трёхмерных пересечений выявляет коллизии между трубами, кабелями, воздуховодами и конструкциями до начала сборки. График поставок крупных узлов связывают с временными дорогами и местами складирования на стройплощадке.
При реконструкции обследуют конструкции, фундаменты, подкрановые балки, сети и действующие производственные потоки. Работы планируют по очередям, заранее определяя временные ограждения, отключения и безопасные маршруты работников. Управление металлургическим комбинатом после ввода опирается на исполнительные схемы, план осмотров и порядок обслуживания оборудования.
