Бумажная фабрика объединяет подготовку волокна, формование и сушку полотна, отделку, упаковку и хозяйственные системы. План бумажной фабрики зависит от сырья и продукции: предприятие может выпускать бумагу из покупной целлюлозы, переработанного волокна или на интегрированной линии. Сначала задают технологический маршрут и мощности, затем проектируют корпуса, сети и логистику.
Технологическая схема и состав предприятия
Бумажная фабрика может включать подготовку древесины, варку или механическое получение целлюлозы, обработку макулатуры, приготовление массы, бумагоделательную машину и отделку. Не все стадии находятся на одной площадке: фабрика может получать готовую целлюлозу от поставщика либо перерабатывать вторичное волокно. Состав цехов определяют по виду продукции, сырью, производительности и способу снабжения.
Проект бумажной фабрики начинают с технологического задания: для каждой линии указывают сырьё, последовательность операций, оборудование, инженерные подключения и режим обслуживания. На схеме показывают склады, лабораторию, ремонтные участки, бытовые помещения и зоны временного хранения. Такая проработка помогает определить взаимное положение корпусов до выбора конструкций и трасс коммуникаций.
В технологический маршрут закладывают движение волокна, воды, добавок, рулонов и отходов. При переходе между операциями учитывают насосные станции, трубопроводы, конвейеры, подъёмные устройства и проходы для персонала. Если оборудование закупают у нескольких поставщиков, стыковку интерфейсов проверяют до выпуска рабочей документации.
Участок и внутренние потоки
Место строительства выбирают по доступности сырья, воды, энергии, железнодорожных и автомобильных подъездов. До проектирования проверяют рельеф, грунты, дренаж, ограничения землепользования и возможность отвода производственных стоков. Эти данные влияют на положение тяжёлых корпусов, складов и очистных сооружений.
Генеральный план связывает приём древесины или макулатуры, производственные здания, склады целлюлозы и отгрузку рулонов. Сырьё и готовая продукция движутся по разным маршрутам, где это возможно; разгрузочные площадки не размещают на пути пожарной техники и персонала. Для грузовых автомобилей и железнодорожных вагонов рассчитывают места ожидания, маневрирования и временного хранения партий.
На бумажной фабрике транспортные галереи и трубопроводы могут пересекать проезды, поэтому их положение согласуют с высотными отметками и габаритами техники. Пешеходные маршруты отделяют от зон погрузки и движения погрузчиков, а лестницы и переходы располагают у обслуживаемых участков. Для ремонта оставляют подъезд к крупным агрегатам и возможность доставить запасные части внутрь корпуса.
Сырьевые склады и подготовка волокна
Древесину, щепу, макулатуру, покупную целлюлозу и добавки принимают в соответствии с технологией конкретного предприятия. Для каждого вида сырья определяют способ разгрузки, защиту от осадков, порядок отбора проб и места временного накопления. Склады проектируют с учётом пожарных требований, удобства уборки и защиты от загрязнения.
Если фабрика включает целлюлозное производство, участок подготовки древесины может содержать окорку, измельчение щепы и сортировку. Варочные, промывные и отбельные операции требуют отдельных технологических и инженерных решений, которые задаются проектом оборудования и требованиями к продукции. При работе с макулатурой предусматривают сортировку, удаление нежелательных включений, обработку волокна и площадки для соответствующих остатков.
Силосы, бункеры и накопительные ёмкости располагают рядом с точками подачи, сохраняя доступ для осмотра и очистки. Подающие устройства и конвейеры рассчитывают на требуемую производительность, а защитные ограждения и блокировки увязывают с обслуживанием. В проекте предусматривают уборку пыли и отходов, чтобы они не накапливались вокруг оборудования.

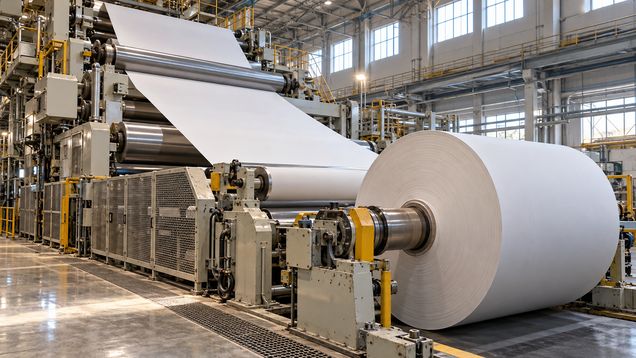

Бумагоделательная машина и отделка
Подготовленная волокнистая масса поступает на формующую часть машины, где из неё образуется влажное полотно. Затем воду удаляют прессованием и сушкой, а поверхность при необходимости обрабатывают и калибруют. Конкретная схема зависит от сорта бумаги или картона и комплектации линии.
Бумажная фабрика с длинной машинной линией требует корпуса с согласованными пролётами, опорами, площадками, рольгангами и зонами доступа к агрегатам. Конструкции рассчитывают на вес оборудования, динамические нагрузки и обслуживание, а размеры проёмов проверяют по маршруту монтажа и замены валов. Положение колонн не должно мешать работе кранов и перемещению рулонов.
Вдоль машины проектируют проходы для операторов, доступ к приводам и безопасные площадки у мест контроля. Зоны отделки, резки, перемотки и упаковки связывают с выходом рулонов и складом готовой продукции. Между оборудованием оставляют место для удаления обрывов, очистки и ремонта в рамках инструкций производителя.
Вода, пар и инженерные сети
Производство целлюлозы и бумаги использует воду на разных стадиях, поэтому водный баланс рассчитывают по технологическому маршруту. Для возвратных потоков определяют качество, назначение и точки подачи; загрязнённую воду направляют на предусмотренную очистку. Схему повторного использования и сброса согласуют с разрешениями и местными требованиями.
Пар и тепло нужны для технологических операций, в том числе сушки полотна, а электричество — для насосов, приводов, вентиляции и систем управления. Котельное оборудование, трансформаторные помещения и трубопроводы размещают так, чтобы персонал мог обслуживать их без перекрытия производственных проходов. Резервирование выбирают по последствиям остановки каждой системы.
Кабели, воздуховоды, трубопроводы и несущие конструкции сводят в общую модель, учитывая температуру, влажность и высоту обслуживания. Лестницы, площадки и ограждения должны обеспечивать доступ к клапанам, фильтрам, датчикам и приводам. Для мокрых зон подбирают покрытия и водоотведение с учётом регулярной уборки.
Сточные воды и обращение с отходами
Стоки от мойки сырья, производства массы, бумагоделательной машины и бытовых помещений могут иметь разный состав, поэтому их собирают и оценивают по источникам. Канализацию, локальную очистку, отстойники и насосные станции размещают с учётом рельефа, доступа для обслуживания и требований к сбросу. Необработанные производственные потоки нельзя направлять в ливневую сеть без проверки допустимого решения.
Обрезки, брак полотна и волокнистые остатки могут возвращаться в технологический цикл, если это допускает качество продукции. Осадки очистки, упаковочные материалы и другие отходы требуют отдельных мест хранения и графика вывоза. Точки временного накопления не должны перекрывать проезды, эвакуационные выходы и доступ к инженерным узлам.
Системы аспирации и фильтрации предусматривают у пылящих узлов, а шум от вентиляторов, насосов и машин учитывают при планировке. В зависимости от процесса могут потребоваться ограждение оборудования, звукоизоляция, глушители или удалённые посты управления. Их выбирают по оценке условий труда и воздействия на соседние территории.
Пожарная безопасность и эксплуатация
Размещение складов сырья и готовой продукции, котельной, трансформаторных помещений и цехов проверяют по пожарным и промышленным требованиям. Проект предусматривает проезды для аварийных служб, выходы, сигнализацию и безопасные маршруты работников. Применимые решения определяют специалисты по местным нормам и технологическому проекту.
До запуска проверяют бумагоделательную машину, насосы, паровые системы, автоматику, очистные сооружения и последовательность остановки оборудования. Для обслуживания нужны мастерские, запасные части, инструменты, доступ к площадкам и подъёмные средства. Графики осмотров составляют с учётом режимов работы и указаний изготовителей.
Строительство и модернизация
Бумажная фабрика с интегрированным производством требует заранее свести технологические чертежи с фундаментами, колоннами, сетями и путями монтажа. Координация моделей помогает выявить пересечения труб, кабелей, площадок и конструкций до начала сборки. Поставку и установку крупного оборудования связывают с готовностью временных дорог и монтажных проёмов.
Если бумажную фабрику строят или реконструируют очередями, отдельно планируют временные ограждения, отключения сетей и движение персонала между действующими и строительными зонами. Перепланировку действующего цеха начинают с обследования конструкций, коммуникаций и возможностей остановить или перенести оборудование. После ввода в эксплуатацию исполнительные схемы, правила обслуживания и подготовка сменного персонала помогают планировать осмотры и остановочные ремонты.
