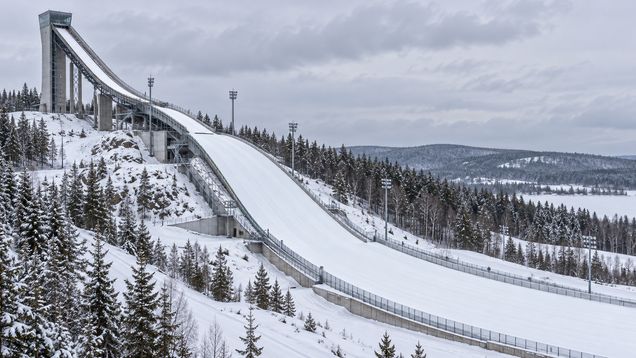

Лыжный трамплин — спортивное сооружение с разгонной дорожкой, столом отрыва, склоном приземления и выкатом. Для лыжного трамплина профиль рассчитывают как непрерывную траекторию, согласуя стартовую башню, зону приземления, выкат и защиту спортсменов, персонала и зрителей; размеры проверяют по актуальным правилам и проектным расчётам.
Из каких частей состоит сооружение
Лыжный трамплин объединяет стартовую башню, разгонную дорожку, стол отрыва, склон приземления и выкат. Эти элементы работают как единая система: геометрия каждого участка влияет на скорость, траекторию и место касания снега. Отдельно планируют подъём спортсменов, доступ персонала, расположение судей и безопасные зоны для публики.
Стартовая башня поднимает вход на разгонную дорожку и создаёт условия для занятия стартового положения. В ней могут быть лестницы, площадки ожидания, лифт для спортсменов и служебный доступ, но их состав определяется типом объекта и режимом работы. Положение старта также меняют по погодным условиям и уровню соревнований в соответствии с регламентом, поэтому конструкция должна допускать контролируемое использование стартовых позиций.
Разгонная дорожка направляет лыжника к столу отрыва. Её профиль, покрытие, ширина и боковые ограничители проектируются для заданного режима использования и должны оставаться ровными, чтобы не создавать неожиданных изменений движения. Для летней эксплуатации могут использоваться специальные искусственные покрытия, которые требуют отдельного расчёта основания, водоотвода и обслуживания.
Стол отрыва — участок, с которого начинается полёт. Его геометрия определяет переход от разгона к траектории прыжка, поэтому его форму нельзя выбирать по внешнему сходству с другим объектом. Положение и сопряжение стола с дорожкой проверяют в общем продольном профиле сооружения.
Профиль склона и траектория
Профиль лыжного трамплина — это последовательность уклонов и кривых от старта до зоны приземления и выката. Проектировщики рассматривают его вместе с расчетной траекторией спортсмена, длиной прыжка и допустимыми условиями приземления. Для проверки используют инженерные расчёты, чертежи в масштабе и обследование фактически построенного профиля.
На склоне приземления спортсмен касается поверхности и продолжает движение вниз. Его форму выбирают так, чтобы зона соответствовала расчетным прыжкам и не создавала резкого перелома в месте сопряжения с выкатом. Точки на профиле и проектные расстояния задаются действующими правилами федерации и инженерным расчётом; их нельзя переносить на другой объект без новой проверки.
Важны уклон и ровность поверхности, состояние снега, дренаж и устойчивость основания. Вода после оттепели или дождя может изменить снежный покров, а дефекты покрытия — повлиять на подход и приземление. Систему подготовки и восстановления трассы согласуют с техническими специалистами, которые отвечают за снег, искусственное покрытие и фактическое состояние склона.
Выкат — участок за склоном приземления, где спортсмен снижает скорость и завершает движение. Его длину, ширину и поверхность определяют по характеристикам конкретного трамплина и требованиям соревнований. Внутри этой зоны не размещают опоры, ограждения, технику или зрительские места, если они создают препятствие или требуют пересечения маршрута спортсмена.
Грунт, основание и конструкция
До проектирования проводят съёмку рельефа, геологические изыскания и оценку водного режима участка. Природный склон может содержать слабые грунты, неоднородную породу, подземные воды или участки с разным промерзанием. Данные обследования используют при выборе земляных работ, фундаментов, подпорных конструкций и системы отвода воды.
Насыпь, выемка и подпорные стены меняют состояние склона и могут влиять на соседние сооружения. Их устойчивость, осадки и водоотведение рассчитывают для конкретной площадки; дополнительный грунт или траншея не должны создавать неизвестную нагрузку. Строительные работы контролируют по проекту, а отклонения в профиле проверяют геодезической съёмкой.
Несущую конструкцию башни рассчитывают на собственный вес, ветер, снег, вибрации и эксплуатационные нагрузки. Крепления лестниц, площадок, ограждений и лифтов должны оставаться доступными для осмотра и ремонта. Материалы выбирают по климату и условиям эксплуатации: открытые стальные элементы защищают от коррозии, а соединения — от воды и обледенения.
Отвод дождевой и талой воды согласуют с рельефом и поверхностью склона. Поток не должен подмывать фундамент или выносить грунт на выкат и доступные дорожки. В холодном климате проект учитывает замерзание воды, образование наледи и возможность очищать водоотвод до начала сезона.
Безопасные зоны и доступ
Зону приземления и выкат отделяют от зрительских и служебных маршрутов. Зрители должны видеть соревнование из мест, которые не перекрывают траекторию и не оказываются на пути спортсменов. Схему ограждений, выходов и служебных проходов проверяют в плане и на месте перед допуском публики.
К лыжному трамплину предусматривают раздельный доступ для спортсменов, судей, технических работников и зрителей. Потоки не должны пересекаться в точках разгона, приземления или выезда со склона. Служебная дорога и места для техники нужны для подготовки поверхности, однако во время прыжков они не должны создавать помеху или опасное пересечение.
Стартовая зона требует защиты от падения, надёжного ограждения и связи с судьями. Сотрудники должны иметь возможность остановить использование трассы при ухудшении видимости, обледенении, неисправности покрытия или изменении ветровых условий. Условия допуска и закрытия определяются ответственными организаторами и актуальными правилами соревнований.
Перепады высоты, лестницы и технические площадки требуют безопасных перил и освещения для обслуживающего персонала. Для спортсменов и посетителей проектируют подходы, места ожидания и пути выхода, соответствующие требованиям объекта. Зоны для маломобильных зрителей размещают вне опасного сектора и связывают с доступным маршрутом.
Покрытие и сезонная подготовка
Снежный склон готовят к соревнованиям с учётом температуры, осадков и состояния основания. Контролируют профиль, плотность поверхности, наличие колеи и участков, где снег может сместиться. Решение о готовности принимает персонал, который использует установленный регламент и проверяет трассу перед тренировками и стартом.
На объектах с пластиковым покрытием отдельно контролируют стыки, крепления, чистоту и подачу воды, если она предусмотрена системой. Повреждённый элемент может изменить скольжение или создать зацеп, поэтому дефекты устраняют до эксплуатации. Переход между снежными и искусственными поверхностями проектируют без неожиданных перепадов.
Лыжный трамплин перед сезоном проверяют по стартовой дорожке, столу отрыва, склону приземления, выкату, ограждениям и инженерным системам. Снежную технику и подъемные устройства проверяют специалисты, а их маршруты заранее отделяют от движения спортсменов и публики. После сильного ветра, оттепели или иных необычных погодных условий состояние профиля и защитных элементов оценивают заново.
Проверка проекта и допуск к соревнованиям
Лыжный трамплин допускают к соревнованиям после проверки профиля, чертежей, расчётов сооружения и схемы безопасности профильными инженерами и инспекторами. Для международных стартов требуется соответствие актуальным правилам и предусмотренная федерацией инспекция или сертификация. Проверка включает не только геометрию склона, но и состояние подъёмов, выката, зон публики и технической инфраструктуры.
Перед открытием сооружение осматривают по утверждённой документации, а построенный профиль сверяют с проектом геодезической съёмкой. Замена покрытия, земляные работы или изменение элементов башни могут повлиять на характеристики и требуют повторной оценки. Работая с лыжным трамплином, организаторы допускают спортсменов на трассу только после подтверждения готовности ответственных технических специалистов.
