Саграда Фамилия в Барселоне устроена как базилика с пятью продольными нефами, ветвящимися колоннами и сложными сводами. При изучении Саграды Фамилии важно подробно проследить, как стволы колонн разветвляются под потолком, где свет проходит через своды и как эта геометрия связана с нагрузкой.
План базилики и движение внутри
Саграда Фамилия сочетает традиционный для базилики план с необычной системой колонн, сводов и света. Внутри расположены пять продольных нефов: центральный и по два боковых с каждой стороны. Пересечение основного пространства образует более высокий узел, связанный с башнями и вертикальным акцентом композиции.
Неф — длинная часть храма, протянутая от входа к алтарной зоне. Ряды опор разделяют её на участки и направляют взгляд вдоль здания. Боковые проходы позволяют двигаться параллельно центральному пространству, не нарушая его главную ось.

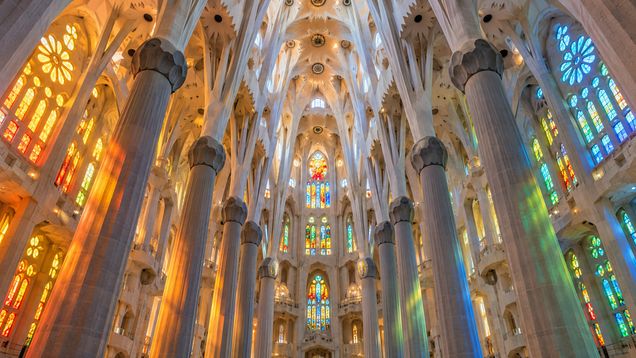

В Саграде Фамилии архитектура воспринимается постепенно. При входе видны ряды стволов, затем колонны раскрываются в ветви и переходят в сеть потолочных поверхностей. Поэтому интерьер лучше рассматривать не только с одной точки, но и в движении по центральному и боковым нефам.
Колонна как разветвлённая опора
Вместо одинаковых вертикальных столбов Гауди разработал колонны сложной геометрии. Их сечение меняется по высоте, а поверхности имеют двойное закручивание. Когда колонна достигает верхней части, она разветвляется и поддерживает несколько участков свода.
Образ дерева здесь связан с конструкцией, а не служит только украшением. Ствол передаёт нагрузку вниз, разветвление распределяет её между соседними сводами, а верхние узлы напоминают развилки ветвей. Такая схема позволила перенести значительную часть опорной работы внутрь базилики.
Система колонн имеет иерархию: одни поддерживают более лёгкие своды, другие принимают нагрузку от крупных башенных объёмов. Наиболее нагруженные опоры находятся у пересечения нефов. Их размеры и устройство связаны с тем, какие части здания они должны удерживать.
Саграда Фамилия использует колонны как одновременно несущие элементы и средство организации пространства. Ветвление помогает отказаться от части наружных контрфорсов — массивных опор, которые в готических зданиях поддерживают стены и своды снаружи. Внутренний каркас при этом не становится невидимым: он сам формирует образ «каменного леса».
Своды и геометрия потолка
Своды соединяют верхушки колонн и перекрывают пространство между нефами. Их поверхности построены из сложных геометрических форм, включая гиперболоидные участки — вогнутые и выпуклые поверхности, которые меняются при переходе от опоры к потолку. Такие формы создают связный переход, а не набор отдельных плоских панелей.
В некоторых сводах предусмотрены отверстия для естественного света. Они дают возможность направлять освещение сверху, одновременно меняя рисунок потолка. Световые проёмы связаны с геометрией поверхности, поэтому их расположение влияет и на впечатление от интерьера, и на конструктивное решение.
Арки и своды принимают нагрузку и передают её к колоннам. Ветвящиеся опоры дают несколько путей передачи усилий, что важно для пересечения большого числа поверхностей. Чтобы понять эту систему, полезно проследить путь от центрального свода к развилке колонны и далее к основанию.
При проектировании сложной формы важно согласовать геометрию, материал и реальное устройство опор. Плавная поверхность может выглядеть органичной, хотя её размеры рассчитаны по точным моделям и чертежам. Природный образ не заменяет инженерного расчёта, а помогает организовать конструкцию и зрительное восприятие.
Фасады и природные мотивы
Фасады базилики насыщены скульптурой, башнями и деталями, которые рассказывают о религиозных сюжетах. Их композиция не повторяет устройство интерьера буквально: наружная поверхность развивает собственную последовательность образов. На фасаде Рождества заметны природные мотивы и растительные формы, связанные с замыслом Гауди.
ЮНЕСКО включает фасад Рождества и крипту храма в состав объекта «Творения Антонио Гауди». Эта формулировка важна: она точно указывает, какие части базилики входят в объект Всемирного наследия, и не означает, что весь современный комплекс был включён целиком. Сам храм при этом остаётся центральным проектом архитектора в Барселоне.
Орнамент и скульптура работают вместе с архитектурной поверхностью. Глубина ниш, выступы и каменная резьба меняют тени в течение дня. Поэтому фасад воспринимается по-разному при прямом солнце и рассеянном освещении.
Свет и цвет витражей
Витражи пропускают дневной свет и окрашивают внутренние поверхности. Цветовые пятна перемещаются по колоннам и сводам в зависимости от времени и направления солнечных лучей. Вместо равномерного освещения интерьер получает изменчивую палитру, которая подчёркивает его вертикальный ритм.
Стекло и опорная система не существуют отдельно друг от друга. Своды и проёмы задают места, через которые свет попадает внутрь, а расположение витражей влияет на то, где цвет будет особенно заметен. При этом яркость зависит от погоды, сезона и точки наблюдения.
Рассматривая Саграду Фамилию, полезно сравнить, как разные части интерьера меняются под воздействием света. Центральный неф, боковые проходы и верхние своды получают его неодинаково. Такой способ наблюдения помогает связать цвет витража с формой пространства.
Как понимать конструктивный замысел
Начни с главной оси и отметь ряды колонн, которые делят интерьер на нефы. Затем проследи, как каждая опора разветвляется и какие части свода к ней примыкают. Если доступен разрез, сопоставь его с интерьером, чтобы увидеть, где проходят основные пути передачи нагрузки.
Работа с Саградой Фамилией становится точнее, если не разделять конструкцию, свет и оформление на независимые темы. Ветвление колонн связано с весом сводов, отверстия в потолке — с освещением, а витражи — с тем, как интерьер воспринимается в течение дня. При осмотре сравнивай эти элементы, а не делай вывод о конструкции по одному декоративному мотиву.
Саграда Фамилия включает четыре главные колонны по углам пересечения нефов. Они несут нагрузку от центральной башни Христа, части башен евангелистов и окружающих сводов. На разрезе можно проследить, как эти опоры переходят в ветви, поддерживающие верхнюю композицию.
