Железнодорожное депо объединяет пути, ремонтные посты, помещения для персонала и оборудование для обслуживания подвижного состава. При разработке железнодорожного депо учитывают тип поездов, перечень работ, связь с сетью и безопасное перемещение бригад. Состав зон зависит от того, выполняют ли здесь осмотр, текущий или тяжёлый ремонт.
Назначение и состав площадки
Железнодорожное депо принимает поезда или отдельные вагоны для осмотра, обслуживания, ремонта и отстоя между рейсами. Конкретный набор функций задают оператор, тип подвижного состава, расписание и требуемый объём работ. На одной площадке могут сочетаться несколько операций, но их не следует объединять в один неразличимый участок.
В состав объекта входят соединительные и рабочие пути, производственный корпус, открытые площадки, складские помещения, административно-бытовой блок и инженерные сооружения. Границы зон определяют до выбора конструктивной схемы и оборудования.
Исходная схема должна показывать, как состав прибывает, проходит осмотр или ремонт, перемещается между участками и покидает площадку. Для этого учитывают тяговые манёвры, положение стрелок, длину поездов, места сцепки и возможность вывода неисправной единицы из рабочего потока. Любое пересечение маршрутов проверяют на пропускную способность и безопасность.
Пути и движение подвижного состава
Пути внутри территории делят по выполняемой задаче: приёмные, рабочие, ремонтные, отстойные и, при необходимости, погрузочные. Их расположение связывают с входом на участок, воротами корпусов и зонами обслуживания. Точная конфигурация зависит от технологии движения, доступной площади и требований владельца инфраструктуры.
Планировка железнодорожного депо должна учитывать не только количество путей, но и очередность операций. Если на одной линии одновременно предусматривают несколько видов работ, необходимо проверить, как бригады и оборудование доберутся до состава без остановки соседнего процесса. Для отдельных операций предусматривают тупиковые или проходные пути, если этого требует маршрут обслуживания.
Железнодорожное депо, принимающее составы разной длины, проверяют по габаритам вагонов и безопасным зонам у торцов. Ворота, колонны и оборудование не должны сужать проход для состава, работников и предусмотренных проектом устройств.
Пути для длительного хранения состава могут располагаться отдельно от ремонтных линий, чтобы не занимать рабочие посты техникой, ожидающей отправления.
Ремонтный корпус и рабочие посты
В здании размещают посты осмотра, участки разборки и ремонта, помещения для деталей, инструментальные и комнаты персонала. При выборе состава комнат ориентируются на перечень работ, а не на универсальный шаблон. Для лёгкого обслуживания может быть достаточно смотровых и сервисных постов, тогда как тяжёлый ремонт требует отдельных технологических зон и средств перемещения крупных узлов.
Посты располагают в логической последовательности: приём и первичный осмотр, диагностика, обслуживание или ремонт, контроль выполненных операций. Между ними предусматривают проходы, места для тележек и безопасный доступ к рабочим сторонам вагона. Если оборудование установлено стационарно, заранее проверяют, как оно влияет на свободное пространство и возможность перестановки состава.

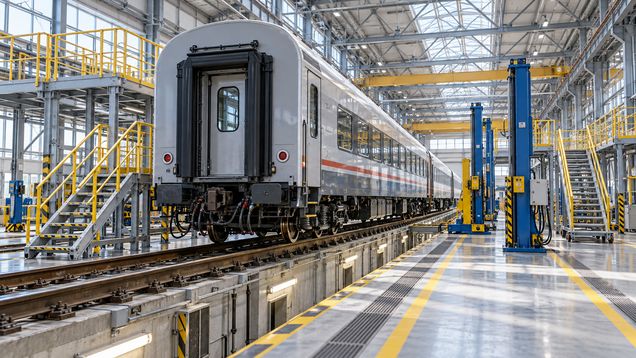

В железнодорожном депо геометрия корпуса зависит от габаритов подвижного состава и применяемой технологии. Высоту, ширину пролётов, положение колонн и несущую способность конструкций проверяют совместно с крановым, подъёмным и диагностическим оборудованием, если оно предусмотрено. Для смотровых канав, площадок и мостиков доступа нужны ограждения, освещение и меры, исключающие падение или случайное попадание в опасную зону.
Отдельные помещения могут потребоваться для ремонта компонентов, зарядки аккумуляторных батарей, хранения технических жидкостей, мойки или уборки вагонов. Их наличие и инженерное оснащение определяются реальными процессами, характеристиками материалов и действующими требованиями безопасности. Потоки чистых деталей, использованных материалов и отходов организуют так, чтобы они не мешали производству и не смешивались без необходимости.
Персонал, материалы и инженерные системы
Пешеходные маршруты работников отделяют от путей маневров и зон движения дорожной техники настолько, насколько это позволяет планировка. Проходы к постам, раздевалкам, санитарным комнатам, местам выдачи инструмента и выходам обозначают на плане и поддерживают свободными при эксплуатации. Бытовые помещения размещают вне шума и технологического движения. Переходы через рельсы устраивают только в предусмотренных местах с соответствующими мерами защиты.
Подачу деталей и материалов организуют от разгрузки к складу и далее к месту применения. Если в корпусе используют кран-балки, электрокары или тележки, их маршруты согласуют с рабочими зонами и путями эвакуации. Для снятых агрегатов также планируют временное место, чтобы они не загромождали проходы и не блокировали доступ к составу.
Электроснабжение, освещение, отопление, вентиляцию, водоснабжение, канализацию, связь и пожарные системы рассчитывают по составу помещений и оборудования. Ремонтным постам может требоваться более высокий уровень освещённости и дополнительные подключения, чем складам или комнатам отдыха. Места обслуживания фильтров, кабельных трасс, щитов и запорной арматуры оставляют доступными на весь срок эксплуатации.
Если выполняются сварка, окраска, мойка или работы с летучими веществами, проектировщик определяет подходящие вытяжные и очистные решения с учётом конкретного процесса. Сточные воды от производственных операций нельзя без оценки направлять в общую систему: способ сбора и обработки выбирают по составу загрязнений и местным требованиям. Необходимость специальных систем подтверждают технологическим заданием и расчётами.
Безопасность и эксплуатация
Проектировщик оценивает риски движения состава, работы на высоте, использования подъёмных устройств, электрического оборудования и технических жидкостей. Для каждой операции определяют безопасное состояние техники и порядок ограничения доступа в рабочую зону. Системы блокировки, предупреждения и ограждения выбирают под конкретные процессы и правила владельца объекта.
В местах, где возможен контакт с электрическими системами подвижного состава, предусматривают установленный порядок отключения и подтверждения безопасного состояния перед работой. Организация таких операций должна учитывать местные инструкции, конструкцию оборудования и подготовку персонала. Проект здания и технологические регламенты согласуют, чтобы необходимые средства контроля оставались доступными.
Пожарные проезды, выходы, сигнализацию и средства оповещения размещают с учётом производственного оборудования и планировки корпуса. Стеллажи, детали и временные материалы не должны перекрывать выходы, проходы или доступ к противопожарным средствам. Число и расположение выходов определяют по применимым нормам для конкретного типа здания и его использования.
Графики осмотра путей, конструкций, ворот и инженерных систем помогают выявлять неисправности до отказа оборудования. Краны и подъёмные устройства обслуживают по документации изготовителей, а ответственных за осмотр и устранение дефектов закрепляют в регламентах.
Планирование реконструкции
Если железнодорожное депо расширяют из-за изменения состава поездов, объёма ремонта или нового оборудования, проверяют пропускную способность путей и соответствие корпуса новым габаритам. Модернизация может затронуть фундамент, перекрытия, инженерные мощности, пути доставки деталей и существующие эвакуационные маршруты. До начала работ обследуют конструкции и фиксируют ограничения, которые нельзя устранить без отдельного проекта.
Управление железнодорожным депо опирается на согласование технологической схемы, здания и путевого развития. Перед расширением сравнивают варианты по производительности, безопасности, обслуживаемости оборудования и влиянию стройки на текущую работу. Этапность реконструкции определяют вместе с оператором: часть процессов может временно переноситься, а некоторые пути — выводиться из эксплуатации.
После изменения схемы актуализируют планы помещений, маркировку путей, инструкции персонала и документы на инженерные системы. Временные решения снимают после завершения работ, а оставшееся оборудование проверяют в рабочем режиме. Отдельно убеждаются, что ремонтные посты, проходы и зоны хранения соответствуют фактическому процессу, а не только проектным чертежам.
Что предусмотреть в проекте
- Типы подвижного состава, перечень работ и расчётную нагрузку.
- Связь с сетью, назначение путей, порядок маневров и отстоя.
- Состав ремонтных постов, габариты корпуса и оборудование.
- Безопасные маршруты работников, техники, материалов и отходов.
- Инженерные системы, пожарные решения и условия обслуживания.
- Резерв для реконструкции и порядок обновления эксплуатационной документации.
