Балансировка роторов проверяет и корректирует распределение массы вращающейся детали, чтобы уменьшить вибрацию от дисбаланса. Перед заказом балансировки роторов укажите тип узла, массу, размеры, рабочую частоту вращения и требуемый результат. Эти данные помогут выбрать место, оборудование и критерий контроля.
Когда балансируют вращающиеся узлы
Балансировка роторов — это измерение и корректировка остаточного дисбаланса детали или собранного узла. Неравномерное распределение массы создает силы при вращении и может увеличивать вибрацию, нагрузку на опоры и шум. Сервис применяют при изготовлении, ремонте и после изменений, которые могли повлиять на массу или геометрию ротора.
Признаками проблемы могут быть повышенная вибрация на частоте вращения, ухудшение состояния подшипников или шум, который появился после ремонта и очистки. Однако те же проявления возникают при несоосности, ослабленном креплении, повреждении подшипника, деформации вала или резонансе конструкции. Перед корректировкой массы важно определить, действительно ли дисбаланс является причиной отклонения.
Балансируют рабочие колеса вентиляторов и насосов, шкивы, ролики, валы, роторы электродвигателей, шпиндели и другие детали, которые вращаются с заданной частотой. Если узел состоит из нескольких частей, результат зависит от того, измеряют отдельный ротор или сборку с муфтой, шпонкой и крепежом. Заказчику следует указать, в каком состоянии деталь будет работать.
Какой способ подходит для ротора
Балансировку роторов выбирают по конструкции детали, ее поведению на рабочей частоте и допустимому остаточному дисбалансу. Для простой геометрии может быть достаточно корректировки в одной плоскости, а протяженные детали и узлы с распределенной массой часто требуют двух плоскостей или более сложного подхода. Точное число плоскостей определяет специалист после оценки ротора и задачи.
Жесткий ротор сохраняет геометрию в диапазоне частот, значимом для выбранной процедуры. Гибкий ротор заметно прогибается при вращении и может проходить критические режимы, поэтому для него важны несколько скоростей и плоскостей коррекции. Не выбирайте процедуру только по длине или массе: режим работы и динамика детали имеют значение.

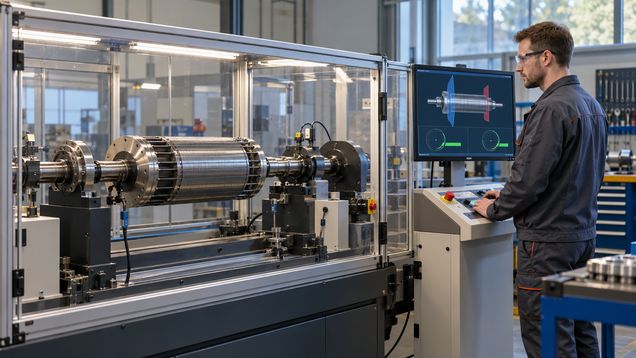

На балансировочном станке деталь измеряют на опорах оборудования, обычно до установки в машину. При балансировке на месте узел остается на собственных опорах и проверяется в сборе; такой вариант может учитывать соединения и особенности монтажа, но требует безопасного доступа и подходящих условий запуска. Эти способы не всегда взаимозаменяемы, поэтому согласуйте заранее, что именно будет подтверждено отчетом.
Результат балансировки детали на стенде не всегда гарантирует низкую вибрацию всей машины после монтажа. Установленный узел может реагировать на собственные колебания корпуса, дисбаланс соседних частей, несоосность и изменение режима нагрузки. Для технического задания полезно отдельно зафиксировать допустимый остаточный дисбаланс ротора и, если нужно, пределы вибрации собранного оборудования.
Что сообщить мастерской до расчета
Для балансировки роторов подготовьте чертеж с массой, габаритами, диаметрами опорных шеек, посадками и доступными плоскостями корректировки. Укажите рабочую частоту, условия эксплуатации, тип привода и требования к монтажу. Если чертежа нет, приложите фотографии, маркировку, измеренные размеры и сведения о модели оборудования.
Объясните, передается ли исполнителю отдельная деталь или собранный узел. Отметьте шпонки, муфты, ступицы, лопатки и другие элементы, которые будут присутствовать при работе. Состояние сборки влияет на распределение массы; деталь, подготовленная с одним комплектом крепежа, может показать другой результат после изменения комплектации.
Сообщите, какие поверхности допускают сверление, фрезерование, шлифование или установку корректирующих грузов. Не разрешайте снимать металл или крепить груз в произвольном месте: способ и зона коррекции должны учитывать прочность детали, балансировку по чертежу и безопасность вращения. Если ротор имеет ограничения по доработке, заранее передайте их мастерской.
Подготовка к балансировке роторов включает очистку, осмотр на трещины, деформацию, повреждение посадок и налипшие отложения. Загрязнение или неравномерно удаленный материал способны менять баланс и давать нестабильные показания. При обнаружении дефекта исполнитель должен сообщить заказчику и согласовать, можно ли продолжать работу без ремонта.
Как проходит измерение и корректировка
Балансировка роторов начинается с установки детали на станок или подготовки узла к измерению на месте. Исполнитель проверяет крепление и конфигурацию, затем измеряет вибрацию или параметры дисбаланса при вращении в заданном режиме. По результатам рассчитывают величину и расположение корректировки в одной или нескольких плоскостях.
Для уменьшения дисбаланса могут снимать материал с разрешенного участка или добавлять крепежный груз предусмотренным способом. После каждого изменения измерения повторяют, пока результат не будет соответствовать согласованному допуску. Если пробный груз, ключ или временная оснастка используется при наладке, исполнитель должен проверить, что итоговая конфигурация соответствует рабочей сборке.
Протокол фиксирует, какую деталь проверяли, при каких условиях, где выполняли измерения и какой остаточный дисбаланс получен. Для длинных и гибких роторов могут потребоваться результаты по нескольким режимам; это обсуждают до начала работ. Уточните, выдает ли мастерская протокол на отдельную деталь, на сборку или на всю машину после установки.
Как выбрать исполнителя и принять результат
Проверьте, подходит ли балансировочный станок по массе, длине, диаметру и рабочему диапазону частот вашего ротора. Уточните его чувствительность, способы привода детали, крепления и регистрации измерений. Наличие универсального стенда само по себе не подтверждает, что оборудование справится с конкретной конфигурацией.
При выездной работе выясните, нужны ли демонтаж кожуха, доступ к коррекционным зонам, пробные пуски и остановки оборудования. На месте должны быть согласованы безопасная зона и надежный способ крепления корректирующих грузов. Не допускайте временных грузов или незакрепленных деталей на работающем роторе.
Сравнивайте сметы по одинаковому объему: диагностика, очистка, установка, измерение, корректировка, контрольный запуск, протокол, демонтаж и доставка должны быть перечислены отдельно. Уточните, входит ли устранение найденных дефектов и сколько измерительных циклов включено. Для сложного ротора согласуйте порядок изменения цены, если после осмотра потребуется ремонт или дополнительная плоскость.
При приемке проверьте номер детали, сборочную конфигурацию, режим измерения, плоскости корректировки и остаточный дисбаланс в протоколе. Сопоставьте результат с требованием заказа, а не только с показанием станка без указания допуска. Для узла, который проверяют на объекте, попросите зафиксировать установленное оборудование и условия контрольного запуска.
Перед установкой ротора сверьте протокол, маркировку и конфигурацию сборки. Балансировка роторов подтверждается для согласованного критерия остаточного дисбаланса и указанных условий измерения. Если после монтажа сохраняются шум или колебания, сопоставьте замеры с состоянием опор, соосностью, креплением и рабочим режимом машины.
