Катодная защита снижает коррозию подземных и погружённых металлических сооружений, подавая защитный электрический ток к конструкции. Перед монтажом катодной защиты обследуют объект, покрытие, грунт и соседние коммуникации, а тип системы и критерии приёмки задают проектом с учётом условий эксплуатации.
Как работает электрохимическая защита
Металлическая конструкция, соприкасающаяся с грунтом или водой, может корродировать из-за электрохимических процессов. Катодная защита меняет условия на поверхности металла с помощью тока; её обычно рассматривают вместе с изоляционным покрытием, которое ограничивает контакт конструкции с окружающей средой.
Покрытие снижает площадь контакта, но на стыках, повреждениях и порах могут оставаться участки, где металл соприкасается с грунтом или водой. Защитный ток направляют так, чтобы уменьшить коррозию на этих участках; система не восстанавливает разрушенное покрытие и не заменяет ремонт дефектов.
Для измерений используют опорный электрод — датчик с известным потенциалом, который размещают в грунте или воде рядом с сооружением. Прибор измеряет разность потенциалов между металлом и электродом; по этим данным инженер оценивает условия защиты, но корректный критерий зависит от материала, конструкции, среды и применимого проекта или стандарта.
Системы с анодами и внешним источником тока
В гальванической системе к защищаемому объекту подключают жертвенный анод — металл, который корродирует предпочтительно и создаёт защитный ток без внешнего выпрямителя. Такая схема требует подбора материала, массы и размещения анодов под фактическую потребность объекта; по мере расходования анода его состояние контролируют и планируют замену.
Система с наложенным током включает источник постоянного тока, обычно выпрямитель, и анодное заземление в грунте или воде. Инженер настраивает выходные параметры по измерениям; оборудование требует питания, доступного места для обслуживания и регулярного контроля кабелей, соединений и показаний.
Катодную защиту выбирают не только по длине трубопровода или площади резервуара. На решение влияют состояние покрытия, электрическая непрерывность конструкции, сопротивление грунта, наличие изолирующих соединений, соседние металлические линии и блуждающие токи, которые могут менять распределение тока.
Для разных объектов применяются разные схемы: подземный трубопровод, металлический резервуар, причальное сооружение или арматура в бетоне требуют отдельной оценки условий доступа тока и контроля. Нельзя переносить настройки одной установки на другую только потому, что материал обеих конструкций — сталь.
Что обследуют до проектирования
До проектирования катодной защиты собирают документы на объект: трассировку коммуникаций, материал и размеры конструкции, схемы электрических соединений, сведения о покрытии и выполненных ремонтах. Если исполнитель не получил этих данных, сначала проводят обследование и уточняют границы участка, который требуется защищать.

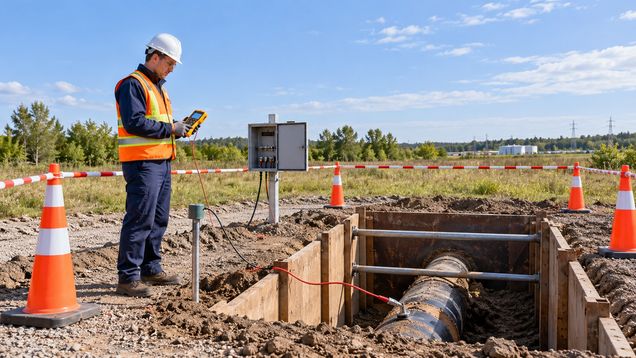

На месте проверяют доступные тестовые выводы, целостность изоляции, электрическую непрерывность и исходные электрические потенциалы. Для подземного объекта важны свойства грунта и условия увлажнения; измерения проводят в характерных точках, а не по одному значению возле шкафа выпрямителя.
Отдельно учитывают пересечения с другими трубопроводами, кабелями и металлическими конструкциями. Внешний ток может влиять на соседние объекты, а взаимные соединения и неисправная изоляция — менять работу системы; проект должен предусматривать проверку электрического взаимодействия и способ его контролировать.
До выбора оборудования определяют, какой результат будет считаться достаточным и как его измерят после монтажа. Уточняют расположение контрольных точек, тип опорного электрода, необходимость измерений при включённом и временно прерванном токе, если такой способ предусмотрен проектом, а также исходные данные для последующего сравнения.
Как согласовать проект и монтаж
В проекте должны быть обозначены защищаемый участок, тип системы, схема соединений, размещение анодов, выпрямителя и контрольных пунктов. Указывают также расчётные условия, материалы кабелей и соединений, требования к изоляционному покрытию, настройке и будущему обслуживанию.
Перед монтажом согласуют, кто отвечает за земляные работы, восстановление покрытия и электроподключение. Кабельные контакты на металле защищают от коррозии по принятой технологии, а анодные элементы устанавливают в предусмотренной зоне; несогласованное изменение трассы или глубины может повлиять на распределение тока.
Подрядчик должен объяснить, какие действия выполняет его бригада и что останется заказчику: исполнительная схема, фотографии скрытых работ, паспорта оборудования, настройки выпрямителя и протокол измерений. Если объект продолжает работать, отдельно согласуют окна переключения и меры безопасности на действующих коммуникациях.
Попросите указать, кто рассчитывает систему и кто принимает технические решения по результатам обследования. Для измерений необходимы подходящие приборы и опорные электроды с подтверждённой пригодностью; наличие самого вольтметра не доказывает, что измерение выполняется корректно и прослеживаемо.
Приёмка установленной системы
До закрытия траншей проверяют размещение анодов, качество соединений и восстановление покрытия на участках работ. Сфотографируйте скрытые узлы с привязкой к исполнительной схеме и попросите отметить фактические координаты контрольных выводов; после засыпки доступ к этим местам станет сложнее.
Катодная защита принимается после запуска системы и проверки электрической схемы, полярности, работы выпрямителя и показаний в контрольных точках. Измеренные значения сравнивают с критериями, заданными проектом или применимыми требованиями, а не с универсальным числом для любого материала и объекта.
В зоне пересечения с чужими коммуникациями проверяют возможное влияние защитного тока и фиксируют исходные показания для сравнения. Если обнаружено взаимодействие, подрядчик должен предложить способ устранения или ограничения влияния и повторно измерить параметры после корректировки.
В акте и комплекте исполнительной документации должны быть указаны участок, дата, схема, фактическое расположение оборудования, режим выпрямителя и результаты измерений с условиями их получения. Без координат точек и типа опорного электрода будущие контрольные значения трудно сопоставить с пусковыми.
Контроль во время эксплуатации
Для системы с выпрямителем ведут журнал его показаний и выполняют проверки по графику, установленному проектом, требованиями для объекта и инструкцией изготовителя. При остановке питания или резком изменении параметров нужно выяснить причину, а не просто вернуть регулятор в прежнее положение.
На плановых проверках оценивают показания в контрольных пунктах, состояние соединений и анодов, а при необходимости проводят более подробное обследование вдоль защищаемой конструкции. Изменения фиксируют вместе с погодными условиями, ремонтом покрытия, земляными работами и подключением соседних коммуникаций.
Катодная защита после изменения покрытия, электрической схемы или окружающей застройки может требовать повторной оценки и настройки по измерениям. Одного возврата регулятора к прежнему положению недостаточно для вывода о работе системы.
Система с катодной защитой может требовать настройки после изменения параметров объекта. Чрезмерное воздействие также нежелательно: для некоторых материалов и покрытий оно способно вызвать повреждение, поэтому увеличение тока без измерений и инженерной оценки не является безопасным способом усилить защиту.
