Испытание анкеров показывает, как установленный крепеж работает в выбранном основании и при заданной нагрузке. Оно не заменяет расчет узла и не подтверждает автоматически все крепления на объекте. Перед заказом испытания анкеров согласуйте цель, тип нагрузки, число точек, критерии приемки и последствия для проверяемых креплений.
Какую задачу решает проверка
Испытание анкеров проводят, чтобы получить данные о конкретном креплении в конкретном основании. В зависимости от задачи измеряют усилие и перемещение при растяжении или сдвиге, проверяют качество монтажа либо оценивают сопротивление основания. Результат нужен инженеру, который сопоставляет его с проектом и заранее установленным критерием.
Важно отличать проверку уже установленного крепежа от испытаний, по которым производитель или техническая оценка подтверждают характеристики изделия. При полевой проверке нескольких точек результаты описывают именно проверенную выборку и условия. Они не доказывают, что каждый анкер на фасаде, в стене или оборудовании установлен одинаково.
Результаты испытания анкеров нельзя напрямую превращать в допустимую расчетную нагрузку без инженерной интерпретации. На сопротивление влияют материал и состояние основания, расстояние до края и между креплениями, глубина заделки, схема нагрузки и состояние самого анкера. Проектировщик должен определить, какие из этих условий представлены в испытании и какие остаются непроверенными.
Полевое нагружение может быть контрольным, ограниченным заданным уровнем, либо продолжаться до предельного состояния, если задача — исследовать сопротивление. Второй вариант способен повредить крепеж или основание; иногда проверяемое крепление нельзя использовать после опыта. До заказа выясните, какой режим требуется, кто утвердил его и как будут восстановлены поврежденные участки.
Что согласовать до выбора исполнителя
Перед запросом цены получите задание от инженера-конструктора или ответственного проектировщика. В нем указывают, что именно проверяют: установку, основание, тип узла или несущую способность для расчетного решения. Также задают вид нагрузки, точки, число образцов, критерии приемки, допустимые последствия и требуемый состав отчета.
Опишите каждый тип крепежа отдельно: механический, распорный, химический, фасадный или иной. Нужны производитель, модель, диаметр и длина, материал основания, предполагаемая глубина заделки, расстояния до края и соседних креплений. Для химических систем укажите состав и партию, способ очистки отверстия, температуру при монтаже и время отверждения, если эти сведения доступны.
Испытание анкеров требует подходящего измерительного прибора, испытательной оснастки и методики для конкретного основания. Попросите исполнителя объяснить, как он задаст направление усилия, установит опору стенда и исключит влияние самой оснастки на результат. Значение нагрузки и выдержку нельзя выбирать по привычному шаблону без учета проекта, типа крепежа и цели проверки.
Для услуги «испытание химических анкеров» уточните, будут ли проверяться крепления после полного времени отверждения состава, указанного изготовителем. Уточните, как проверят соблюдение технологии установки и можно ли идентифицировать партию состава. Если эти сведения отсутствуют, инженер должен понимать, какие ограничения это накладывает на вывод.
Проверьте квалификацию специалистов и пригодность оборудования. Запросите диапазон измерительной системы, данные о ее калибровке, сведения о поверке, если она требуется, и пример протокола. В договоре зафиксируйте расположение точек, порядок работы рядом с действующими конструкциями и то, кто принимает решение, если результат окажется ниже критерия.
Как подготовить объект
- Соберите документацию. Передайте проект узла, чертежи, паспорта крепежа и технические инструкции по монтажу. Сообщите о заменах материалов, ремонте, коррозии, трещинах и других замеченных изменениях основания.
- Подготовьте перечень точек. Привяжите каждое место к осям, этажу или участку конструкции и присвойте номер. Отметьте, какие крепления можно испытать без остановки работ и какие после опыта потребуется заменить или восстановить.
- Подтвердите условия монтажа. По возможности предоставьте журнал установки: основание, диаметр отверстия, глубину, очистку, партию состава, дату и исполнителя. Не скрывайте недостающие записи — они важны для интерпретации.
- Освободите доступ. Уберите отделку вокруг выбранных точек только после согласования с проектировщиком. Подготовьте безопасное место для стенда и прибора, не повреждая арматуру, инженерные коммуникации и соседние крепления.
- Согласуйте защиту людей и конструкции. Оградите рабочую зону, определите порядок допуска и проверьте, что испытательный стенд не создаст дополнительный риск обрушения или падения элементов.
Исполнитель должен осмотреть точку и основание до нагружения. Если обнаружена трещина, разрушенный край, скрытая коммуникация, неверная маркировка или расхождение с чертежом, работы приостанавливают до решения проектировщика. Перенос точки тоже согласуют: другое место может означать иной материал, расстояние до края или условия работы анкера.
Как организуют полевое испытание

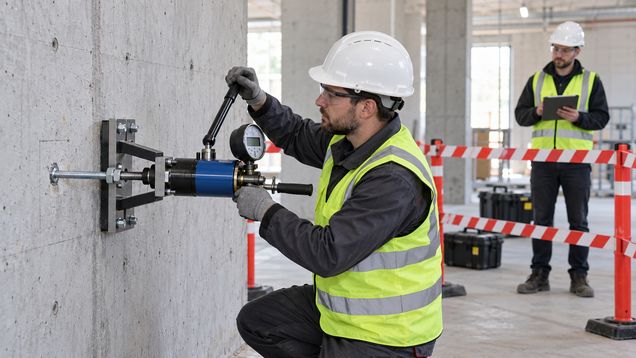

Сначала сверяют номер крепления, его тип, основание и программу. Затем специалист устанавливает стенд и датчики по выбранной методике, проверяет устойчивость опор и записывает начальные показания. Нагрузку прикладывают в заданном направлении, а фактическое усилие и перемещение фиксируют вместе со временем и наблюдаемыми изменениями.
Реакционные опоры испытательной установки могут влиять на разрушение основания, если расположены слишком близко к проверяемому креплению или установлены на поврежденный участок. Попросите исполнителя показать, как схема учитывает этот фактор. Это особенно важно при сравнении точек на краю плиты, в кладке, тонком слое отделки или материале с неоднородной структурой.
Если нагрузка становится нестабильной, появляются трещины или смещаются измерительные опоры, специалист останавливает испытание по утвержденным правилам. Причину и достигнутые значения фиксируют в протоколе. Продолжать нагружение ради получения нужной цифры или стирать неудачные показания недопустимо.
Не проводите пробную проверку самостоятельно подвешенным грузом, рычагом или неподходящим домкратом. Неконтролируемое усилие может повредить конструкцию, вырвать крепеж и травмировать людей. Нагрузка, точки опоры и ограждение должны быть предусмотрены программой и управляться специалистами.
Что должно быть в протоколе
В документе указывают объект, расположение и номер точки, тип крепежа, основание, дату монтажа и испытания, метод, направление нагрузки, измерительные приборы и критерии оценки. Добавляют исходное состояние, фактические значения нагрузки и перемещения, график или таблицу, замеченные повреждения и вывод по каждой точке. Сверьте протокол с маркировкой на объекте и приложенными фотографиями.
Если испытание выполнялось на ограниченном уровне нагрузки, отчет не должен выдавать этот результат за измерение предельной несущей способности. Если крепление доводили до отказа, укажите последствия для анкера и основания. В обоих случаях заключение должно ясно описывать охваченные условия и не распространять выводы на непредставленные конструкции.
Испытание анкеров считается принятым для проектной задачи только после проверки данных и сопоставления с критериями инженером. При расхождении результатов, дефекте основания или невозможности достоверно установить тип крепежа запросите дополнительные сведения или новую программу. Не меняйте проектное решение по устному сообщению испытателя без оформленного заключения.
Для задачи «испытание фасадных анкеров» привяжите каждую запись к конкретной зоне фасада и типу облицовочной системы. Проверьте, описаны ли основание, дистанционный элемент, глубина крепления и расстояния между точками. Если детали системы отличаются от проектных, отметьте это до вывода о пригодности креплений на остальной поверхности.
