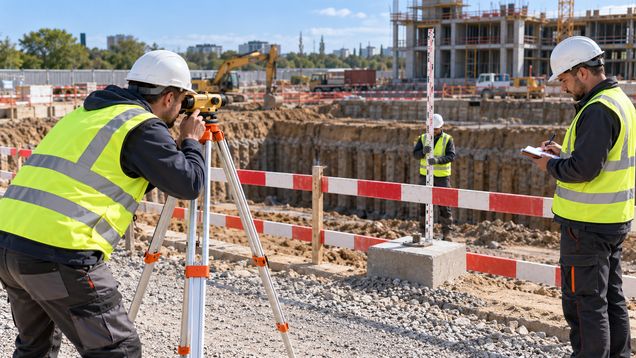

Геотехнический мониторинг наблюдает за изменениями грунтов, подземных вод и конструкций в зоне строительства, чтобы выявлять отклонения от расчетного поведения. До заказа геотехнического мониторинга согласуйте исходные замеры, точки контроля, пороговые значения и действия при их превышении.
Для чего ведут наблюдения
Геотехнический мониторинг сопоставляет фактические изменения основания и окружающих сооружений с проектными ожиданиями. Он помогает заметить осадку, крен, горизонтальное перемещение, развитие трещин или изменение уровня подземных вод на ранней стадии. Измерения полезны только тогда, когда понятны пороги реагирования и ответственные за решение по результату.
Задачи геотехнического мониторинга определяют по условиям площадки, проекту и возможному влиянию работ на соседнюю застройку. В программу могут входить геодезические марки, наблюдательные скважины, приборы для измерения перемещений в грунте, датчики раскрытия трещин и визуальные осмотры. Набор средств подбирают под ожидаемый процесс: одинаковый комплект не подходит каждому объекту.
Мониторинг не заменяет инженерные изыскания и обследование существующего здания. Изыскания описывают грунты и исходные условия, обследование фиксирует состояние конструкций, а наблюдения показывают, как параметры меняются во времени. До первого этапа работ важно иметь исходные данные, чтобы отличать новые деформации от прежних особенностей объекта.
Не на всякой площадке нужен одинаковый непрерывный контроль. Необходимость, охват, длительность и частоту измерений обосновывают проектом с учетом этапов строительства, геологии, глубины котлована, способа закрепления и состояния соседних зданий. Периодичность может меняться при переходе к новой стадии или появлении отклонений; одна произвольная частота на весь объект не гарантирует своевременного обнаружения проблемы.
Что включить в программу
Геотехнический мониторинг требует согласования с проектировщиком, который будет использовать результаты. В программе указывают цель, контролируемые зоны и параметры, этапы измерений, базовые значения, критерии оценки и ответственного за решение.
Пороговые значения определяет проектировщик на основании расчетов, исходного состояния и требований к объекту. В программе полезно разделить обычное изменение, уровень предупреждения и значение, при котором требуется немедленное действие, если такая система предусмотрена проектом. Для каждого уровня назначают получателя уведомления и ответственного за техническое решение.
Опишите последовательность измерений относительно строительных операций: до начала работ, перед значимым этапом, во время него и после завершения, если эти точки нужны проекту. Запланируйте внеочередные наблюдения после резкого изменения показаний, аварийного события или изменения технологии. Это помогает связать перемещение с конкретной работой, а не только указать дату замера.
Геотехническим мониторингом должны управлять специалисты, которые понимают точность приборов и инженерный смысл измерений. Уточните, кто проектирует систему наблюдений, устанавливает оборудование, обрабатывает временные ряды, сопоставляет их с порогами и дает рекомендации. Если исполнитель лишь собирает показания, проектировщик должен быть заранее назначен для интерпретации и принятия решений.
Как выбрать подрядчика
Запросите опыт по сопоставимым задачам: глубокий котлован, реконструкция рядом с существующими зданиями, сложные грунты, изменение уровня подземных вод или работы на склоне. Попросите обезличенные примеры программы и отчета. В них должны быть не только таблицы отсчетов, но также графики изменений, сравнение с базой, анализ тенденций и вывод о том, требует ли ситуация действий.
Сверьте предложенный комплект приборов с параметрами проекта. Для геодезических перемещений нужны устойчивые марки и опорная сеть; для наблюдения за грунтом могут понадобиться скважины и инклинометры; трещины и раскрытия контролируют отдельными метками или датчиками. Уточните диапазон, точность, правила проверки оборудования и доступность запасных приборов на случай отказа.
Узнайте, где находятся опорные точки и кто следит за их сохранностью. Репер, который перемещается вместе со строительной зоной, искажает сравнение; контрольные марки нельзя размещать без учета возможных деформаций территории. Подрядчик должен объяснить, как проверяют стабильность исходной сети и что делают при повреждении или потере марки.
Проверьте порядок передачи данных и связи. Зафиксируйте формат отчетов, срок выдачи срочного уведомления, список адресатов и возможность быстро связаться с инженером. До договора решите, кто имеет право инициировать дополнительное измерение, временную остановку конкретной операции или внеплановую проверку и кто подтверждает возобновление работ.
Сравнивайте стоимость вместе с составом работ: установка и защита точек, исходный цикл, плановые и внеочередные измерения, обслуживание датчиков, обработка результатов и итоговый отчет. Уточните, оплачиваются ли отдельно перенос марок, замена поврежденного оборудования и выезды при достижении порога. Низкая цена только за один замер может не покрывать нужный проекту контроль.
Как подготовить площадку
- Передайте исходные материалы. Подготовьте инженерно-геологические изыскания, проект котлована и фундаментов, этапность работ, расчеты и данные об инженерных сетях. Сообщите об известных трещинах, старых просадках, ремонте и изменениях уровня воды.
- Зафиксируйте состояние до работ. Организуйте осмотр соседних зданий и конструкций, фотофиксацию существующих дефектов и исходный цикл инструментальных измерений, если он предусмотрен программой. Отметьте доступные помещения, закрытые зоны и собственников, которых нужно уведомить.
- Согласуйте размещение приборов. Уточните координаты и тип каждой марки, скважины и датчика, способ крепления и защиту от техники, осадков, вандализма и случайного демонтажа. Зафиксируйте, кто восстанавливает точку после повреждения.
- Назначьте ответственных. Определите сотрудника заказчика для доступа, уведомлений и связи с прорабом, проектировщиком и подрядчиком. Передайте рабочим схему расположения точек, чтобы их не закрыли грунтом или отделкой.
- Спланируйте безопасный доступ. Обеспечьте проход к маркам и приборам без входа в опасную зону котлована или под грузоподъемную технику. Не допускайте наблюдателей к неогражденным участкам и скважинам.
До измерений подрядчик сверяет фактическое положение точек с программой, проверяет приборы и записывает исходные отсчеты. Если марка не закреплена, опорная сеть нестабильна или измерение нельзя выполнить по принятой методике, недостаток исправляют до начала сравнения с порогами. Перенос оборудования фиксируют, чтобы не смешать данные разных точек.
Как интерпретируют изменения
Отдельное значение сравнивают с исходным циклом и рядом предыдущих наблюдений. Важны величина, направление, скорость изменения и связь с выполняемыми работами, а также погодные и гидрогеологические условия, если они влияют на объект. Случайный скачок может быть следствием повреждения марки или ошибки измерения, но его нельзя автоматически считать безвредным без проверки.
Если данные приближаются к порогу, подрядчик действует по заранее утвержденной схеме: перепроверяет показания, уведомляет ответственных и передает сведения инженеру. При превышении критерия проектировщик оценивает безопасность, причины и меры реагирования. Это может потребовать дополнительных измерений, изменения этапности или защитных решений; конкретное действие определяется не оператором прибора, а ответственным за проект.
При отказе датчика, потере марки, невозможности доступа или пропуске замера это отражают в журнале и отчете. Нельзя заменять фактические данные расчетным значением или соединять ряды, полученные от разных точек, без объяснения. Если предусмотрена резервная схема наблюдений, ее используют в порядке, установленном программой.
Что должно быть в отчетности
В отчете указывают объект, дату и время, участок, точку или датчик, метод измерения, прибор и его идентификатор, исходное значение, фактический результат и условия наблюдения. Графики показывают изменение во времени и отмечают строительные операции, которые могут объяснять динамику. Должны быть видны пороговые значения и статус каждого контролируемого параметра.
Попросите подрядчика оформлять все предупреждения отдельным сообщением, а не ждать очередного сводного отчета. В журнале сохраняют пропуски, повреждения датчиков, перепроверки, перемещение точки, превышения и полученные указания. Такая история позволяет восстановить, кто и когда получил данные и какое решение принял.
Геотехнический мониторинг считают управляемым, когда результаты связаны с исходной ситуацией, порогами и порядком реагирования. Перед сдачей проверьте координаты и паспорта точек, файлы измерений, графики, замечания и открытые ограничения. Для продолжающихся работ согласуйте обслуживание системы и передачу наблюдений следующему исполнителю.
При передаче данных по геотехническому мониторингу следующей организации приложите программу, ответственных, дату последнего цикла и открытые предупреждения. Укажите стабильные марки, замененные приборы и незакрытые решения, чтобы новые значения можно было сравнить с прежними.
