Ультразвуковая обработка подходит для точного формообразования материалов, которые трудно обрабатывать обычным инструментом, но под этим названием используют разные процессы. При заказе ультразвуковая механическая обработка должна быть уточнена по способу, абразиву, материалу и форме детали: от этого зависят точность, стоимость и возможные дефекты.
Уточните, какую операцию выполняет подрядчик
Ультразвуковая обработка может означать разные операции: удаление материала абразивом под действием колеблющегося инструмента, обработку вращающимся алмазным инструментом с ультразвуковой вибрацией или помощь ультразвука обычному резанию. Уточните технологию и конечный результат до отправки детали. Ультразвуковая очистка и сварка пластмасс используют колебания, но не заменяют механическое формообразование твердой заготовки.

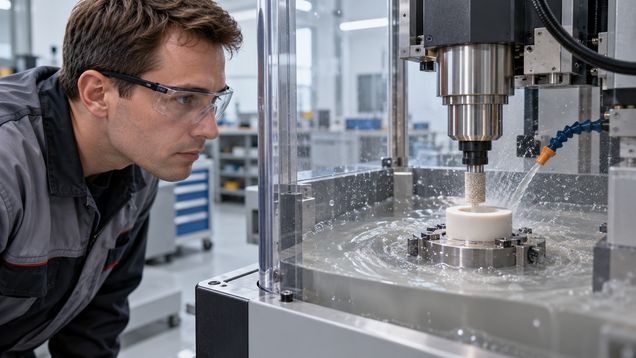

При традиционной ультразвуковой абразивной обработке инструмент совершает частые малые колебания, а абразив между ним и заготовкой удаляет материал локальными ударами. В ротационном варианте режущий инструмент вращается и содержит абразивное покрытие, а вибрация дополняет процесс шлифования или сверления. Эти методы отличаются оснасткой, доступными формами и качеством поверхности, поэтому в коммерческом предложении должно быть названо конкретное оборудование и способ работы.
Такой метод часто рассматривают для стекла, технической керамики, карбида и других твердых или хрупких материалов. Но пригодность зависит от марки материала, формы детали, толщины, нужного профиля и производительности. Не исходите из того, что любая «ультразвуковая» установка одинаково подходит для металла, керамики или композита: запросите проверку именно вашей заготовки.
Составьте техническое задание
Перед запросом цены передайте чертеж детали, точный материал, исходные размеры и объем партии. Обозначьте форму отверстий, пазов, карманов и внутренних углов, допуски, толщину стенок и требуемую шероховатость. Если заготовка хрупкая или дорогостоящая, укажите, какие поверхности нельзя повредить при фиксации и перемещении.
Для оценки подрядчику полезно знать:
- марку, состав или тип материала и размеры исходной заготовки;
- геометрию детали и участки, где требуется удаление материала;
- критичные размеры и допуски, включая допуск на положение отверстий;
- требования к сколам, кромкам, поверхности и остаточному материалу;
- количество изделий, сроки и возможность изготовления пробной детали;
- условия последующей обработки, сборки и контроля.
Если конструкция сложная, приложите трехмерную модель и сечение детали. Укажите единицы измерения и версию файла, попросите проверить, пройдет ли инструмент в узкую полость и можно ли надежно закрепить заготовку. Для поднутрений или закрытых каналов заранее обсудите технологические ограничения: инструменту нужен доступ к обрабатываемой зоне и возможность вывести абразив или охлаждающую жидкость.
Проверьте инструмент, абразив и фиксацию
В традиционном процессе профиль рабочего инструмента связан с формой получаемой полости, поэтому его проектирование и изготовление могут быть отдельной частью заказа. Узнайте, из какого материала будет инструмент, сколько он рассчитан работать и как проверяют его износ. Если деталь повторяется сериями, договоритесь, кто хранит оснастку и как ее идентифицируют при следующем запуске.
При обработке абразивом важны его тип и размер зерна, состав жидкой суспензии, подача в рабочую зону и удаление использованного материала. Попросите объяснить, как эти параметры выбирают для заданного материала и поверхности; не переносите настройки с другого заказа без пробной проверки. В ротационной установке отдельно уточните характеристики алмазного инструмента, вращение, подачу и способ отвода тепла.
Крепление детали должно удерживать ее без смещения и чрезмерного сжатия. Для хрупких заготовок особенно важно проверить опору по всей нужной площади и исключить контакт с элементами оснастки в ходе обработки. Запросите схему фиксации для нестандартной детали и согласуйте, кто отвечает за её изготовление или доработку.
Оцените точность на пробном образце
Для нового материала или сложного контура разумно начать с образца либо одной детали. Проверьте размеры отверстий и пазов, профиль стенок, положение элементов и качество кромок. Зафиксируйте метод измерения, чтобы результат нельзя было трактовать по-разному при приемке.
Обработка ультразвуковыми колебаниями не исключает сколов, сужения отверстия или отклонения профиля. Спросите, какие дефекты возможны для выбранного материала и геометрии, как подрядчик их обнаруживает и какие параметры проверяет на первой детали. Если скол недопустим на функциональной кромке, обозначьте это как отдельный критерий и согласуйте способ контроля.
Попросите показать фактический результат на похожей детали, но не используйте чужой образец как замену собственному заданию. Сравните его материал, толщину, профиль и допуск с вашим заказом. Если требования отличаются, запросите отдельную пробу или письменное подтверждение, что исполнитель сможет обеспечить нужный результат.
Сравните исполнителей и состав услуги
Ультразвуковая обработка у разных подрядчиков может выполняться разными установками и инструментами. Сравнивайте предложения на одном чертеже, материале, объеме и критериях приемки. Уточните, кто рассчитывает режим, проектирует инструмент, закрепляет деталь, измеряет результат и отвечает на технические вопросы.
Обработка ультразвуковыми колебаниями должна подходить именно к требуемой операции, а не только к рекламному описанию станка. Спросите, сколько подобных деталей подрядчик производил, как он учитывает износ инструмента и что делает, если пробный образец не проходит допуск. Для единичного заказа особенно важны срок изготовления оснастки и готовность согласовать ее стоимость отдельно от обработки.
Попросите указать, какие документы выдаются вместе с партией: протокол измерений, отчет по пробе, отметка о материале или только накладная. Если деталь станет частью оборудования или строительного узла, согласуйте применимые проектные требования с ответственным инженером и внесите нужный метод контроля в заказ. Не приписывайте мастерской ответственность за расчет прочности детали, если эта работа не включена в договор.
Уточните цену, срок и безопасность
Стоимость может включать проектирование инструмента, его изготовление, расход абразива, подготовку режима, испытания и измерения. Попросите отдельно оценить разовую подготовку и цену серийной обработки. Уточните, кому остается оснастка после выполнения заказа, входит ли в цену пробный образец и как оплачивается замена инструмента.
Установите срок с учетом подготовки программы, получения материала, пробной обработки, измерений и исправления возможных несоответствий. Если в партии несколько размеров, согласуйте очередность запуска и маркировку деталей. Отдельно определите, кто организует доставку хрупкой заготовки и что считается повреждением при перевозке.
Спросите, как на участке ограждены движущиеся части, закреплены заготовки и обращаются с жидкой абразивной смесью и отходами. Уточните, кто допускается к оборудованию, как оператор сообщает о вибрации или повреждении инструмента и какая защита предусмотрена для работников. Порядок должен учитывать конкретную установку и условия производства.
Зафиксируйте приемку детали
В заказе укажите материал, утвержденную версию чертежа, размеры, допуски, шероховатость, допустимые сколы и комплект измерений. Определите, кто согласует изменение технологии или геометрии до запуска. Если пробная деталь одобрена, сохраните ее либо зафиксируйте измерения и фотографии с привязкой к номеру заказа.
При приемке сверяйте маркировку и размеры по контрольному перечню, а не только общий вид поверхности. Если результат не соответствует чертежу, укажите конкретный параметр и номер детали, отделите спорную партию и согласуйте порядок повторной обработки. Не смешивайте годные и непроверенные изделия до решения по отклонению.
Ультразвуковая размерная обработка должна соответствовать допускам, указанным в утвержденной документации. Для повторного заказа сохраните чертеж, сведения о материале, данные об инструменте и результаты измерений первой партии.
Перед запуском следующей партии подтвердите, что ультразвуковая обработка выполняется по той же технологии и оснастке, что и на пробе.
