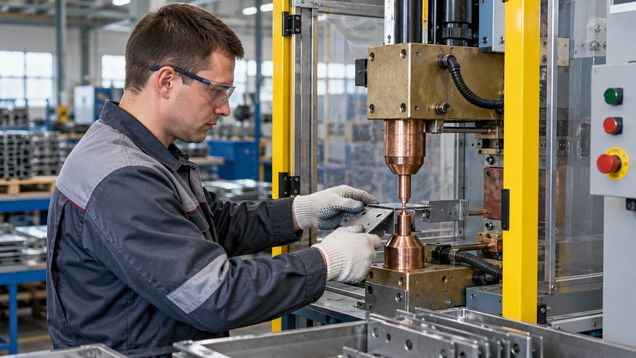

Контактная сварка соединяет металлические детали теплом, которое возникает при прохождении электрического тока через стык, и сжатием в зоне соединения. Для заказа подготовьте материал, толщину, форму деталей и требования к прочности; соединение контактной сваркой нужно проверить на образце, близком к рабочему узлу.
Определите вид соединения и задачу детали
Контактная сварка использует электрическое сопротивление металла для локального нагрева, а усилие электродов помогает сформировать соединение. Под общим названием работают разные процессы: точечная, шовная, рельефная и стыковая сварка. Уточните, какой именно способ нужен для конструкции и допускает ли его проект.
Контактный способ сварки часто выбирают для повторяющихся деталей, сеток, листовых узлов и небольших сборок, которые можно надежно разместить в оснастке. Но название метода само по себе не подтверждает пригодность соединения для несущей конструкции. Для ответственного узла проектировщик должен определить допустимый тип шва, требуемые испытания и критерии приемки.
До запроса расчета опишите, какую функцию выполняет деталь, какие усилия или условия она должна выдерживать и где находится место соединения. Укажите количество деталей, размер партии, необходимость повторного изготовления и доступ к узлу для проверки. Если изделие собирают на строительной площадке, сообщите, можно ли отвезти детали в цех или оборудование придется привозить на объект.
Подготовьте данные о материалах и геометрии
Для оценки подрядчику нужны точная марка металла, толщина каждой детали и порядок их наложения. Укажите, есть ли покрытие, краска, масло, окалина или следы коррозии; состояние поверхности может влиять на стабильность контакта и результат процесса. Если покрытие нужно сохранить или нанести после сварки, согласуйте это до начала работ.
Передайте чертеж сборки с положением точек или непрерывного шва, допусками и критичными размерами. Для многослойных деталей обозначьте их последовательность и доступ электродов к месту соединения. Уточните, требуется ли размещать точки в труднодоступной зоне, рядом с кромкой или на криволинейной поверхности: эти условия могут потребовать другой формы электрода либо специальной оснастки.
В техническом запросе зафиксируйте:
- материалы, толщину и количество слоев в соединении;
- тип, число, расположение и размеры сварных точек или шва;
- допуски на положение соединения и геометрию детали;
- требования к внешнему виду, прочности и последующей обработке;
- объем партии, график поставки и маркировку изделий;
- способ контроля и документ, которым подтверждается приемка.
Не ограничивайтесь общей фразой «сделать прочно». Заранее решите, по какому критерию обе стороны определят пригодность детали: визуальный осмотр, размер точки, контроль деформации или испытание образца. Подход зависит от конструкции и требований проекта, поэтому конкретный набор проверок согласуйте с ответственным за проектирование и качеством.
Подберите оборудование и оснастку
Спросите, какая машина будет выполнять заказ: стационарный пресс, точечные клещи, аппарат для шовной сварки или установка для стыкового соединения. Возможности оборудования различаются по вылету электродов, усилию, форме рабочего пространства и размерам детали. Попросите подтвердить, что узел можно надежно зафиксировать и подвести к нему электроды без смещения.
Форма и состояние электродов влияют на передачу тока и прижим к поверхности. Уточните, кто выбирает материал и геометрию наконечников, как часто проверяет их износ и как фиксирует замену. Для повторяющейся партии важно, чтобы положение детали в оснастке и усилие прижатия воспроизводились одинаково.
Режим зависит от материала, толщины пакета, контактных поверхностей, тока, времени воздействия и давления. Не выбирайте настройки по чужому примеру: они относятся к конкретной машине и сочетанию деталей. Попросите подрядчика разработать рабочий режим на пробных образцах и объяснить, какие параметры он контролирует в серии.
Согласуйте пробную партию и проверку
До запуска полного объема изготовьте несколько образцов из материала той же марки и толщины, что и в заказе. На пробе проверьте положение соединений, следы на поверхности, геометрию детали и результат испытания, если оно требуется проектом. Сохраните образец или документируйте его так, чтобы стороны могли сравнить с ним серийную продукцию.
Сварка контактным способом должна оцениваться по критериям, согласованным до запуска. Внешний вид не всегда показывает, насколько надежно соединены детали, поэтому для ответственных изделий предусмотрите подходящий контроль шва или разрушительное испытание образца. Уточните, кто отбирает образцы, кто проводит проверку и как оформляются результаты.
Если образец не проходит проверку, зафиксируйте, что именно нужно изменить: прижим, геометрию электрода, положение детали, поверхность, режим или конструкцию узла. Повторную пробу проводите после согласования корректировки. Не переносите удачную настройку на металл другой марки или толщины без проверки.
Выберите исполнителя и определите контроль
Контактная сварка у разных мастерских может выполняться разным оборудованием и оснасткой, поэтому сопоставляйте предложения по одинаковому чертежу и требованиям. Уточните, какие материалы и типы соединений подрядчик регулярно выполняет, каков размер его рабочей зоны и кто подтверждает режим для вашей детали. Попросите показать пример записи по партии или отчета о контроле без раскрытия данных других заказчиков.
Попросите описать путь заказа от проверки чертежа до отгрузки. Важно понять, кто выявляет несоответствие исходных размеров, кто разрешает запуск, кто останавливает серию при отклонении и как отделяются годные детали от спорных. Для регулярной работы согласуйте контроль первой детали после смены оснастки или настроек.
Уточните, какие работы входят в цену: изготовление оснастки, подготовка деталей, настройка режима, пробная партия, контроль, маркировка и упаковка. Разберите отдельно оплату переделки, брака по результатам согласованного испытания и срочного заказа. Низкая цена за одну точку может не учитывать подготовку, сортировку и проверку партии.
Учтите безопасность производства
Уточните, как на рабочем месте защищены точки прижима, подвижные части, электрическое оборудование и оператор от искр или горячих деталей. Для производительного процесса важны исправные ограждения, блокировки и обучение персонала работе на конкретной машине. При обработке покрытых или загрязненных материалов спросите, как оценивают возможные выделения и организуют вентиляцию.
Если подрядчик выполняет заказ на объекте, согласуйте размещение установки, электропитание, ограждение зоны и передачу места после завершения смены. Уточните, кто отвечает за допуск сотрудников, уборку горячих отходов и сообщение о неисправности оборудования. Требования к безопасности должны соответствовать условиям площадки и применимым правилам, а не только общему приложению к договору.
Зафиксируйте приемку и повторные заказы
В спецификации перечислите утвержденные чертежи, материалы, число деталей, критерии контроля, сроки и комплектность поставки. Укажите, кто вправе согласовать замену материала, изменение оснастки или корректировку расположения точек. Если заказ состоит из нескольких похожих узлов, установите понятную маркировку, чтобы результат не перепутали при сборке.
При приемке сверяйте количество, маркировку и согласованные размеры, а результаты проверок сопоставляйте с планом контроля. Если обнаружен дефект, отделите спорную партию и зафиксируйте номера деталей, место и характер отклонения до переделки. Для продолжения производства определите, нужно ли повторять пробу после корректировки режима.
Соединение деталей контактной сваркой должно соответствовать конструкции и критериям, утвержденным до изготовления. При смене материала или оснастки повторите согласованное испытание.
Контактная сварка для каждой повторной партии должна сохранять согласованные контрольные критерии; приложите к отгрузке записи измерений, маркировку и сведения об изменениях режима или оснастки.
