Электрохимическая обработка снимает металл управляемым электрохимическим растворением без обычного контакта режущей кромки с заготовкой. Метод применяют к материалам, которые проводят ток, а форму задает электрод-инструмент. Перед заказом обработка металла электрохимическим способом требует согласования материала, допуска и контроля результата.
Уточните, какой процесс нужен

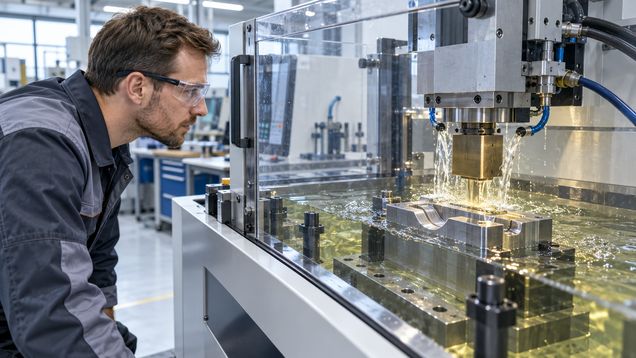

Электрохимическая обработка формирует поверхность за счет растворения материала заготовки под действием электрического тока в электролите. Деталь соединяют как анод, а формообразующий инструмент работает как катод; поток раствора проходит через рабочий зазор и уносит продукты реакции. Перед обращением к подрядчику уточните, нужен ли объемный съем, отверстие, профиль, удаление заусенцев или обработка поверхности.
Под общим названием могут предлагаться разные процессы: объемное электрохимическое формообразование, импульсная обработка, электрохимическое шлифование и локальная обработка струей электролита. У них различаются инструмент, схема подачи раствора, точность и ограничения. Укажите требуемый результат, а не только название технологии из описания оборудования.
Метод может быть полезен для сложных профилей, тонкостенных элементов и сплавов, которые трудно обрабатывать обычным резанием. Но наличие электропроводности само по себе не гарантирует подходящий результат: значение имеют химический состав, поведение сплава в электролите, толщина детали и требования к поверхности. Если деталь входит в несущий или ответственный узел, допустимый способ обработки должен быть указан проектировщиком.
Подготовьте чертеж и требования к результату
Передайте модель или чертеж с размерами до и после обработки, маркой сплава и допусками. Отметьте профиль полости, радиусы, глубину, переходы, тонкие стенки и участки, которые нельзя затрагивать. Укажите, должна ли операция удалить заусенцы, получить сложный контур или изменить только отдельную поверхность.
Для расчета подрядчику понадобятся:
- точный материал заготовки и его состояние;
- исходная геометрия, размер припуска и требуемые конечные размеры;
- критичные поверхности, отверстия, каналы и зоны с допусками;
- требования к шероховатости, кромкам и отсутствию нежелательного съема металла;
- объем партии, повторяемость заказов и необходимость пробного образца;
- способ контроля и документы, которыми подтверждается приемка.
Уточните, какие поверхности нужно защитить от воздействия раствора и как деталь будет закреплена. Если на заготовке есть покрытия, загрязнения или смешанные материалы, сообщите об этом до расчета. Подрядчик должен определить, можно ли обработать изделие в сборе или детали требуется разобрать и подготовить отдельно.
Сопоставьте электрод-инструмент и геометрию
Формообразующий электрод обычно задает контур, который воспроизводится на заготовке, поэтому его форму и зазор согласуют с чертежом. Спросите, нужно ли изготовить индивидуальный инструмент, сколько он стоит и кто хранит его для повторной партии. Для глубоких узких полостей важно проверить доступ раствора и отвод продуктов реакции.
Электрохимическая размерная обработка требует контролировать не только подачу инструмента, но и зазор, течение электролита, электрический режим и свойства обрабатываемого металла. Если любой параметр выходит из рабочего диапазона, растворение может затронуть соседнюю поверхность или дать геометрию, отличную от требуемой. Попросите исполнителя объяснить, как он удерживает процесс в границах чертежа и проверяет результат.
Материал инструмента и его стойкость также влияют на стоимость и повторяемость. Узнайте, проверяют ли его форму до запуска, как отслеживают изменение геометрии и при каком условии заменяют. Для длинной серии попросите указать, как новая оснастка сопоставляется с инструментом, использованным на пробной детали.
Проверьте контроль и пробный запуск
Закажите пробу на материале той же марки и состояния, что у будущей партии. На ней можно проверить геометрию, обработанную поверхность и участки рядом с границей воздействия электролита. До испытания согласуйте размеры, которые будут измеряться, применяемый способ контроля и допустимое отклонение.
Обработка электрохимическим растворением не создает обычную стружку, но это не означает, что деталь не может получить нежелательный съем или отклонение размера. Спросите, как подрядчик обнаруживает боковое растворение, скругление кромки или изменение тонкой стенки. Для ответственных деталей отдельно определите, нужно ли проверять поверхность и геометрию после промывки и сушки.
Сохраните утвержденный образец или отчет о пробе с привязкой к чертежу, материалу и режиму. Если исполнитель предлагает скорректировать электрод, раствор или время воздействия, попросите подтвердить, какие размеры и поверхности будут перепроверены. Не запускайте крупную партию по результату одной детали, если условия ее обработки отличались от будущего производства.
Сравните подрядчиков по возможностям
Электрохимическая обработка у разных исполнителей может отличаться габаритами ванны, способом подачи электролита, доступным током, системой фильтрации и измерительным оснащением. Сравните предложения на одинаковых данных и уточните, какое оборудование будет использовано именно для вашей детали. Попросите показать обезличенный пример контрольного отчета и объяснить, кто отвечает за составление и проверку режима.
Узнайте, какие материалы и детали подрядчик уже обрабатывал похожим способом. Важно не только наличие установки, но и опыт с близким сплавом, глубиной профиля и допусками. Если мастерская предлагает альтернативный процесс, попросите обозначить его ограничения, стоимость оснастки и различия в качестве результата.
Определите, кто проверяет чертеж, согласует пробный запуск и принимает решение при отклонении. Уточните, где заканчивается ответственность исполнителя: за результат обработки, за исходную заготовку, за расчет детали или за проектирование инструмента. Не приписывайте подрядчику проверку прочности всей конструкции, если такая работа не включена в заказ.
Уточните обращение с электролитом и безопасность
Спросите, какой раствор используется, как он хранится, фильтруется и заменяется. Уточните, как мастерская защищает оборудование от коррозии, контролирует протечки и собирает отработанный электролит. Тип раствора и порядок обращения с ним должны соответствовать конкретному процессу и применимым требованиям предприятия.
Попросите описать ограждение рабочей зоны, блокировку доступа к электрической части и порядок действий при утечке или неисправности насоса. Уточните, кто имеет право обслуживать установку и какие сведения о химических рисках доступны операторам. При выездной обработке согласуйте место размещения оборудования, сбор жидкости и ответственность за передачу отходов.
Согласуйте цену, сроки и приемку
Стоимость может включать проектирование и изготовление электрода, подготовку ванны, расход электролита, пробную обработку, промывку, измерения и утилизацию раствора. Попросите разделить разовую подготовку и цену серийной детали. Уточните, кто оплачивает переделку оснастки, повторный образец и дополнительный контроль.
В договоре укажите версию чертежа, марку материала, размеры, допуски, поверхность, способ контроля и срок поставки. Определите порядок согласования изменения технологии и возврата неиспользованной заготовки. Если заказ разделен на партии, зафиксируйте маркировку и способ хранения уже обработанных деталей.
При приемке проверяйте количество, маркировку, критичные размеры и состояние поверхностей по согласованному перечню. Если найдено отклонение, укажите номер детали и измеренный параметр, отделите спорные изделия и дождитесь решения до их дальнейшей сборки. Формообразование электрохимической обработкой принимайте по утвержденной геометрии и результатам контроля.
Перед повторным запуском зафиксируйте, что материал, инструмент, электролит и режим остаются согласованными. Электрохимическая обработка следующей партии должна подтверждаться первой деталью после переналадки, особенно если менялись электрод, состав раствора или геометрия заготовки.
