Сварка взрывом — промышленный способ соединить слои металла ударным контактом; его часто используют для облицовки прочной основы коррозионностойким сплавом. Перед заказом сварки взрывом согласуют марки и толщину материалов, формат заготовок, требования к сцеплению, механическую обработку и методы приёмки готовой пластины.
Как образуется соединение
Сварка взрывом создаёт связь между металлическими поверхностями за счёт кратковременного высокоскоростного соударения. В типичной схеме облицовочный лист ускоряется контролируемым промышленным процессом и под углом сталкивается с основным металлом. На движущемся фронте контакта возникает сильное давление и пластическое течение тонкого слоя; струя металла помогает удалить с поверхности оксидные плёнки и загрязнения, после чего формируется металлическая связь.
Это твердотельный способ: заготовку не превращают целиком в расплав, как при обычной сварке плавлением. В зоне контакта выделяется тепло, а строение границы зависит от сочетания материалов и выбранной процедуры. Поэтому внешний вид стыка не заменяет контроля сцепления, а режим нельзя переносить с одной пары сплавов на другую только по сходству толщин.
Чаще соединяют плоские листы, но специализированные производители выпускают также цилиндрические детали и переходные элементы. Геометрию, опору заготовок и допустимые деформации рассчитывает исполнитель для конкретного изделия. Самостоятельно воспроизводить промышленный процесс нельзя: работы выполняют на оборудованной площадке с предусмотренной законом организацией и ответственным персоналом.
Облицовку металла не следует смешивать со взрывной штамповкой. При первом процессе требуется получить сплошное сцепление слоёв, а при формовке меняют форму заготовки; похожий источник энергии не делает задачи и критерии качества одинаковыми.
Для каких изделий подходит метод
Результат сварки взрывом часто используют, когда изделию нужны свойства двух металлов: прочность основы и стойкость поверхности к коррозии, температуре или рабочей среде. Так получают плакированные листы для аппаратов и ёмкостей, заготовки для химического и энергетического оборудования, а также элементы, которым важен сочетанный набор свойств.
Среди возможных сочетаний встречаются углеродистая сталь со слоями нержавеющих или никелевых сплавов, а также некоторые пары цветных и стальных металлов. Это не означает, что любые два металла можно без проверки соединить между собой. Материалы подбирают с учётом их пластичности, прочности, химической совместимости, толщины облицовки и условий дальнейшей эксплуатации.
Для трубных систем применяют переходные детали с разными металлами по концам, если конструкция и последующая сварка это допускают. На стадии проектирования нужно проверить, как переход будет соединяться с трубами и какие нагрузки возникнут на границе материалов. Попроси исполнителя подтвердить пригодность именно заданной пары металлов и показать, какие ограничения останутся у готового изделия.
Сварка взрывом подходит не для каждого заказа. Для малой партии, сложной трёхмерной формы или тонких деталей подходящее оборудование может быть недоступно, а цена подготовки окажется выше стоимости альтернативы. Сравнивать нужно не только стоимость заготовки, но и обработку кромок, испытания, логистику, срок изготовления и возможные отходы после контроля.
Какие данные передать для расчёта
Подготовь чертёж с габаритами, допусками и указанием поверхности, которая будет облицована. Отдельно укажи марку и стандарт поставки основного металла и плакирующего слоя, их номинальные толщины и допустимые отклонения. Если материалы уже закуплены, приложи сертификаты и номера плавок, чтобы производитель проверил соответствие до начала изготовления.
Опиши рабочую среду, температуру, давление, циклические нагрузки и требования к коррозионной стойкости. Для оборудования под давлением укажи применимый проектный код или стандарт изделия, категорию ответственности и согласованные требования к испытаниям. Исполнитель не должен самостоятельно выбирать за заказчика расчётные условия или считать неизвестную марку эквивалентной другой.
Заранее договорись о размерах заготовки после соединения и механической обработки. В чертеже обозначь припуски, требуемую плоскостность, состояние кромок и места, где допускаются переходы толщины. Если последующая обработка может открыть границу слоёв, попроси согласовать припуск и порядок проверки обработанной поверхности.
Для сложной детали передай также объём партии, серийность, сроки и требования к упаковке. Уточни, кто поставляет металл, кто выполняет раскрой и снимает излишки, а кто отвечает за маркировку и сохранение прослеживаемости. Такая фиксация исключает спор о том, относится ли дефект к исходному листу, соединению или последующей обработке.
Как оценить исполнителя
При облицовке сваркой взрывом важны не только общий опыт работы с металлом, но и подтверждённые примеры с близкими материалами, толщинами и размерами. Запроси описание производственных возможностей, образцы документов на похожие изделия и порядок допуска заказа в работу. Отказ раскрыть коммерческие детали процесса понятен, но подрядчик должен объяснить, как он подтверждает стабильность продукции и соблюдение согласованных требований.
Обсуди процедуру до заключения договора: какие исходные материалы проверят, как будет подтверждена пара металлов, какие свойства гарантируются и какие проверки входят в цену. Если сочетание новое для производителя или требования ответственные, согласуй опытную заготовку и критерии её успешной приёмки до размещения серийного заказа. Пробный лист должен соответствовать рабочей партии по материалам и существенным параметрам.
Отдельно проверь систему прослеживаемости. Номер листа, марка и плавка каждого слоя должны быть связаны с производственной записью, результатами контроля и документами поставки. Это особенно важно, если из одной большой заготовки вырезают несколько деталей: маркировку переносят так, чтобы после раскроя происхождение каждой части можно было подтвердить.
Поскольку в производстве используют взрывчатые материалы, уточни, что подрядчик работает на предназначенной для этого площадке, соблюдает действующие разрешительные требования и отвечает за охрану труда, хранение и перевозку в пределах применимого законодательства. Заказчику не нужны рецептуры или схемы инициирования; предмет проверки — полномочия исполнителя, управляемость процесса, страхование ответственности и порядок действий при инциденте.
Как проверяют качество сцепления
Сварка взрывом требует проверки всей функциональной зоны соединения по требованиям чертежа и договора. До начала работ зафиксируй метод, объём контроля, критерии допустимых несплошностей и порядок повторной проверки после механической обработки. Одинаковый метод контроля может по-разному применяться к тонкой облицовке и массивному листу, поэтому процедуру согласуют для фактической геометрии.

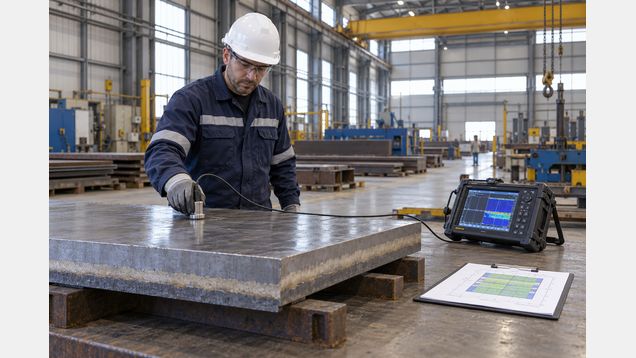

Визуально проверяют размеры, состояние кромок, плоскостность и отсутствие видимых расслоений или повреждений. Ультразвуковой контроль применяют для поиска зон неполного сцепления, если выбранная методика подходит к материалам и толщине. Зафиксируй карту обследованной поверхности и формат отчёта: одна итоговая отметка без привязки показаний к листу затрудняет разбор отклонений.
Для подтверждения механических свойств могут понадобиться испытания представительных образцов на сдвиг, растяжение или изгиб. Вид испытания и число образцов устанавливают проектная документация, применимый стандарт и договор; универсального набора для любой продукции нет. Контрольные образцы должны быть связаны с партией и изготовлены из соответствующих материалов по той же утверждённой процедуре.
Например, ASTM A264 устанавливает требования к плакированной листовой стали с коррозионностойким хромоникелевым слоем для сосудов под давлением, включая требования к испытаниям сцепления. Это спецификация на определённую продукцию, а не разрешение применять один и тот же контроль для всех металлических комбинаций. При контрактной поставке сверяй редакцию документа и дополнительные требования проектного кода.
Что зафиксировать при приёмке
В комплекте поставки должны быть маркировка деталей и слоёв, сертификаты материалов, запись применённой процедуры, результаты контроля, сведения об отклонениях и документы на выполненную обработку. Проверь, совпадают ли номера партии в отчётах с маркировкой на самих заготовках. Если подрядчик заменял материал или менял согласованную операцию, попроси письменное разрешение и оценку влияния на изделие.
Заказывая сварку взрывом, заранее укажи основания для приёмки, срок передачи документов и порядок работы с несоответствующей продукцией. При выявлении неполного сцепления, повреждения облицовки или несоответствия размерам затронутые детали изолируют до решения ответственного инженера; повторную обработку или ремонт нельзя считать допустимыми без утверждённой технологии и повторного контроля.
