Микротоннелирование подходит для подземной прокладки труб, когда нужно сохранить поверхность и вести выработку управляемым щитом из стартового котлована. При выборе подрядчика сопоставьте трассу и геологию, параметры комплекса, способ стабилизации забоя, допустимую нагрузку на трубу, контроль положения, состав цены и порядок приемки.
Когда выбирают проходку из котлованов

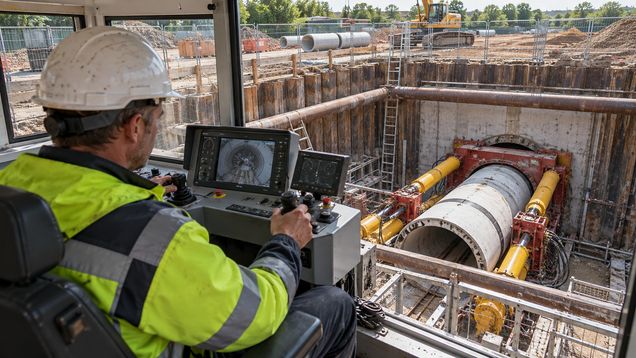

Микротоннелирование ведут из стартового котлована: управляемый проходческий комплекс разрабатывает грунт, а домкраты продвигают за ним секции трубы. Оператор работает с поверхности и корректирует направление по данным наведения. Так прокладывают коммуникации там, где траншея затруднила бы движение или доступ к зданиям.
Закрытая прокладка требует стартовой и приемной площадок для котлованов, техники, секций трубы и вывоза породы. Сравните ее с открытой прокладкой и другими бестраншейными способами по длине, диаметру, уклону, грунтам и доступу. Уточните, входят ли в договор шахты, подключение сети и восстановление территории.
Сразу определите границы работ: только проходка или также проектирование, котлованы, труба, вывоз породы, подключение сети и восстановление поверхности. Разные объемы нельзя честно сравнить одной итоговой суммой.
Какие сведения нужны для расчета
Перед запросом цены подготовьте план трассы с отметками начала и окончания, проектным уклоном, длиной, поворотами и пересечениями. Укажите известные сети, фундаменты, ограничения на движение, охранные зоны и места, где нельзя разместить шахту или технику. Зафиксируйте точки подключения и требования владельца коммуникации к готовой трубе.
Передайте изыскания и данные о грунтовых водах. Для подбора головки и выноса породы важны слоистость, плотность, каменистые и скальные включения. Пусть подрядчик укажет, какие данные приняты, что неизвестно и как допущения влияют на оборудование, цену и сроки.
Изыскания описывают точки скважин, а не каждый метр трассы. С проектировщиком оцените достаточность данных. Если фактический грунт отличается, договор должен предусматривать остановку, обследование и согласование продолжения работ.
- План и продольный профиль участка с исходными и проектными отметками.
- Материалы инженерно-геологических изысканий и сведения о подземных водах.
- Схемы существующих сетей, точки подключения и ограничения доступа.
- Требования к трубе, уклону, исполнительной съемке и приемочным документам.
До твердой сметы запросите список недостающих данных. Уточните, кто проводит дополнительное обследование котлованов или трассы и в каком виде передает результаты проектировщику.
Как сопоставить комплекс и способ проходки
Проходческий комплекс выбирают под сочетание диаметра, глубины, длины участка и геологии. Режущая головка, защита забоя и транспортирование породы должны соответствовать ожидаемым слоям. Попросите подрядчика назвать модель и рабочие возможности комплекса, описать применимые ограничения и объяснить, какие части его конфигурации рассчитаны именно на этот объект.
В шламовой системе жидкость переносит породу к установке разделения, а очищенная часть может возвращаться в рабочий цикл. Нужны место для насосов, емкостей и обработки шлама, а также план его вывоза. Сравнивайте варианты по грунту, логистике и контролю забоя, а не только по названию.
Защита забоя должна учитывать грунт и воду. Подрядчик объясняет, как контролируется рабочее давление и что оператор делает при изменении показаний. Режим задают проектом и фактическими условиями; универсальное значение без привязки к участку ничего не доказывает.
Наведение показывает положение машины относительно проектной оси и отметок. Уточните проверку исходной установки прибора, ответственного за измерения и периодичность передачи данных надзору. На длинной трассе проверьте, нужны ли промежуточные станции и смазка вокруг трубы, как они обслуживаются и включены ли в цену.
Труба и усилие продавливания
Труба во время продвижения воспринимает усилие от домкратов, а после монтажа должна выполнять назначение сети. В расчете учитывают материал, соединения, длину секций, условия опирания и допустимое продольное сжатие. Попросите указать расчетное предельное усилие для трубы и оборудования и показать, как контролируется запас до установленного проектом ограничения.
С длиной трассы может расти сопротивление продвижению. Смазка и промежуточные домкратные станции применяются по расчету. Попросите связать геометрию, грунт и ожидаемые усилия с выбранной трубой и возможностями оборудования.
Сверьте материал, назначение трубы, стыки и документы с проектом. Согласуйте подачу секций, защиту соединений и действия при повреждении. Если трубу поставляет заказчик, распределите сроки доставки, разгрузку, хранение и приемочный контроль.
Как проверить опыт и состав команды
Опыт подрядчика, выполняющего микротоннелирование, оценивайте по объектам с похожими длиной, диаметром, грунтами, водой и ограничениями площадки. Уточните, какие работы выполняла нынешняя команда, на какой машине и кто руководил проходкой. Попросите контакты заказчиков и исполнительные материалы.
Назначьте ответственных за управление машиной, навигацию, насосы, геодезию, безопасность котлованов и связь с надзором. Уточните, кто передает смену и кто решает, что делать при отклонении показателей. Это обеспечивает непрерывность записей о состоянии забоя.
- Запросите перечень похожих объектов и объяснение, чем каждый из них сопоставим с вашей трассой.
- Уточните, какая техника будет закреплена за объектом и предусмотрена ли замена при неисправности.
- Проверьте наличие плана обслуживания, поставки расходных материалов и связи с сервисной службой.
- Обсудите охрану труда, ограждение шахт, перемещение грузов и порядок допуска персонала.
- Зафиксируйте ответственных за уведомление заказчика о простое, отклонении от профиля или изменении грунта.
Обсудите действия при препятствии, отказе оборудования, потере связи или признаках осадки. План должен описывать безопасную остановку, оценку риска и уведомление заказчика. Продолжение работ после такого события согласуют с учетом риска для сети, персонала и соседних сооружений.
Что должно входить в цену и график
Разбейте цену на мобилизацию, устройство и обратную засыпку шахт, оборудование, трубу, обработку и вывоз шлама, геодезию, подключение и восстановление покрытия. Проверьте, включены ли ограждение, вода, электричество, транспорт, испытания и исполнительная документация, если они требуются проектом.
При нескольких подрядчиках установите точки передачи: готовность шахты, поставка трубы, подъемное оборудование и герметичность соединений. Каждую исключенную из сметы позицию отнесите к заказчику или названному подрядчику.
План разделяет согласования, поставку техники и трубы, подготовку котлованов, проходку, подключение и приемку. Укажите зависимости срока: доступ, готовность шахт, разрешения, отсутствие помех и погода. Для каждого этапа назовите условие его начала.
Заранее установите, как оплачиваются простой, дополнительные изыскания, изменение трассы, остановка по безопасности и неизвестное препятствие. Для изменений укажите уполномоченное лицо и документ, подтверждающий объем.
Контроль проходки и приемка
Согласуйте сменный журнал. В нем полезно фиксировать положение и наклон машины, длину продвижения, усилие домкратов, нагрузку на головку, параметры выноса породы и остановки. Для каждого показателя определите источник, периодичность и ответственного за передачу заказчику.
В проекте установите допустимые отклонения, порядок уведомления и повторного измерения. При выходе за границы назначенное лицо оценивает причину и риск до решения о продолжении. Устный отчет о штатной работе журнал не заменяет.
До договора перечислите документы приемки: исполнительную съемку, акты скрытых работ, паспорта материалов, журнал и протоколы испытаний. Если нужны осмотр внутренней поверхности или проверка герметичности, заранее укажите метод и критерии. Микротоннелирование должно завершаться передачей заказчику согласованного набора данных о трассе и построенной трубе.
