Гибка листового металла формирует угол или профиль без отделения части заготовки, поэтому точность детали зависит от материала, радиуса, оснастки и настройки пресса. В заказе укажите чертеж, толщину и допуски; процесс гибки листового металла нужно подтвердить пробной деталью, особенно для сложных полок и отверстий у линии сгиба.
Определите форму и назначение детали
Гибка листового металла нужна, когда из плоской заготовки получают угол, короб, профиль или ребро жесткости. До запроса цены опишите функцию детали, места крепления и поверхности, которые должны совпасть с соседними элементами. Для строительных объектов это могут быть доборные планки, кожухи, кронштейны, короба или вспомогательные профили; несущий элемент заказывают только по проектным требованиям.
Подготовьте чертеж готового изделия и, если есть, плоской заготовки. Обозначьте толщину и марку материала, внутренние радиусы, углы, размеры полок, отверстия, пазы и допуски. Укажите, какие размеры контролировать после формования и с какой базовой поверхности их снимать.
На стоимость и выполнимость влияют такие данные:
- марка, толщина, состояние и покрытие листа;
- длина линии сгиба и число операций на одной детали;
- внутренний радиус, угол и ширина каждой полки;
- расположение отверстий, вырезов и крепежных элементов относительно сгиба;
- требования к следам инструмента, защитной пленке и чистоте поверхности;
- количество деталей, сроки, упаковка и адрес доставки.
Если нужен точный профиль, приложите трехмерную модель или развертку с версией файла. Сверьте единицы измерения и обозначьте линии сгиба отдельно от контуров реза. При нескольких похожих деталях присвойте им разные номера и укажите количество, чтобы мастерская не изготовила одинаковые заготовки по ошибке.
Учитывайте материал и возврат после сгиба
Даже гибка тонкого листового металла сопровождается упругим возвратом: после снятия нагрузки материал частично стремится восстановить форму. Его величина зависит от свойств металла, толщины, угла и радиуса. Подрядчик учитывает это при настройке пресса и выборе оснастки, поэтому расчет плоской развертки и угол инструмента нельзя переносить на другой материал без проверки.
Спросите, как мастерская рассчитывает длину развертки и компенсирует возврат материала. Если заказчик передает собственную плоскую заготовку, заранее согласуйте, кто отвечает за правильность развертки, вырезов и припусков. Ошибка в исходном файле может привести к тому, что готовые полки окажутся смещены, даже если сам пресс отработал цикл точно.
Отверстия и вырезы рядом с линией сгиба могут растянуться или изменить форму. Покажите их на чертеже и попросите проверить, достаточно ли расстояния до сгиба, нужны ли технологические вырезы и в какой последовательности лучше выполнять операции. Если для изделия важна ориентация относительно направления проката листа, отметьте ее до запуска.
Проверьте оборудование и оснастку

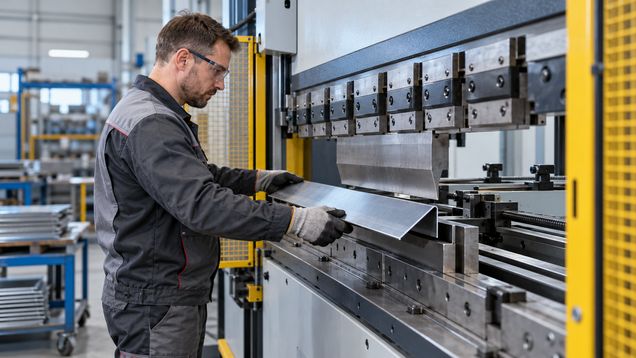

Уточните тип пресса, его максимальную длину обработки, доступную нагрузку и состояние заднего упора. Эти характеристики должны соответствовать габаритам заготовки и усилию, необходимому для выбранной толщины и длины линии сгиба. Не выбирайте мастерскую только по рекламной цифре максимального усилия: для конкретного заказа важны рабочая длина, инструмент и возможность безопасно удерживать лист.
Результат зависит и от пары пуансон—матрица: их угол, радиус и форма влияют на готовую деталь. Спросите, есть ли подходящая оснастка или потребуется ее отдельно подготовить, кто оплачивает переналадку и сохраняются ли инструменты для повторного заказа. Для сложных коробов проверьте, сможет ли готовая полка свободно выйти из матрицы и не столкнется ли деталь с корпусом пресса во время операции.
Уточните, как оператор защищает декоративную или окрашенную поверхность от царапин и вмятин. Защитную пленку, прокладки и способ укладки листа нужно согласовать заранее, если внешний вид важен. Уточните также, снимается ли пленка до обработки и кто удаляет заусенцы после раскроя плоской заготовки.
Закажите пробную деталь и контроль размеров
Для нового материала, сложной геометрии или плотных допусков начните с одной пробной детали. После формования измерьте основные углы, длину полок, положение отверстий и сопрягаемые размеры. Сравните результат с утвержденным чертежом, а не с неформальным эскизом или устным описанием.
Гибка заготовки из листового металла должна проверяться в условиях, близких к серийному заказу. Зафиксируйте материал, оснастку, версию файла и найденную компенсацию упругого возврата. Согласованный образец и перечень контрольных размеров помогут избежать повторного толкования требований при следующей партии.
До запуска серии договоритесь о выборке деталей и способе фиксации измерений. Укажите, кто проверяет первую деталь после переналадки, что делать при отклонении и когда останавливать дальнейшее производство. Если мастерская изменяет инструмент или программу, попросите подтвердить, не повлияет ли это на уже согласованную геометрию.
Сравните мастерские и состав цены
Гибка листового металла в разных мастерских может отличаться точностью упоров, доступной оснасткой и контролем первой детали. Отправьте всем исполнителям одну и ту же версию чертежа, попросите указать допуски, срок, подготовительные операции и стоимость пробного образца. Сравнение только цены за одну операцию не покажет расходов на программирование, переналадку и повторную настройку.
Уточните, входит ли в предложение закупка листа, раскрой плоской заготовки, удаление заусенцев, маркировка, защитная упаковка и доставка. Если материал предоставляет заказчик, установите, как мастерская принимает его по количеству, марке и толщине и где сообщает о повреждениях. Отдельно согласуйте судьбу пригодных остатков листа и оплату срочного изготовления.
Попросите описать, что будет сделано при ошибке в развертке, если деталь не проходит по контрольным размерам и если заказчик меняет файл после запуска. Зафиксируйте, в каких случаях мастерская изготовляет замену, а в каких требуется новый заказ. Ответственность должна относиться к согласованному чертежу, материалу и критериям, а не к расплывчатому обещанию «сделать по образцу».
Учтите безопасность при работе на прессе
Операция связана с движением пуансона и заготовки, поэтому уточните, как защищена зона прижима и как управляются пресс и задний упор. Спросите, обучены ли операторы работе на этой установке, как проверяют ограждения и что делают при неисправности. При оценке рабочего места учитывайте размер листа и число людей, которые его удерживают или перемещают.
Если заказ выполняется на строительной площадке, заранее оцените место установки оборудования, подачу и перемещение длинных листов, электропитание и доступ других работников к зоне формования. Назначьте контактного со стороны объекта, который согласует график и безопасное размещение заготовок. Конкретный порядок должен соответствовать площадке и применимым требованиям безопасности.
Согласуйте приемку и повторный заказ
В заказе зафиксируйте утвержденный чертеж, марку и толщину материала, размеры, допуски, покрытие, количество и критерии проверки. Отдельно обозначьте допустимые следы инструмента и требования к кромкам, если их обрабатывали в той же мастерской. Изменения после утверждения чертежа согласуйте письменно до запуска следующего этапа.
При приемке пересчитайте детали, проверьте маркировку, основные размеры и сопряжение с ответной частью. Для длинных или несимметричных профилей выберите точки контроля вместе с исполнителем и внесите результат в акт или ведомость. Если найдена ошибка, укажите номер детали и измеренный размер, прежде чем обсуждать переделку.
Гибка деталей из листового металла должна соответствовать утвержденной геометрии, а не только подходить к сборке «на глаз».
Гибка листового металла для повторной партии должна следовать той же версии файла и подтвержденным материалу и толщине; запросите контроль первой детали после переналадки пресса.
