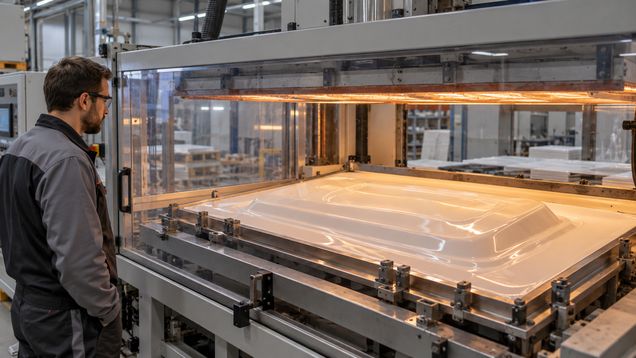

Вакуумная формовка нагревает термопластичный лист и прижимает его к оснастке перепадом давления. Для заказа вакуумной формовки передайте чертёж, материал, исходную толщину, размеры изделия и условия эксплуатации; мастерская рассчитает оснастку и подтвердит, можно ли получить форму без чрезмерного утонения стенок.
Опишите деталь и её назначение
Исполнителю нужен не только внешний вид изделия, но и размеры, места крепления, вырезы и поверхности, которые должны остаться ровными. Укажите, будет ли деталь декоративной панелью, кожухом, лотком, вкладышем или частью корпуса. Нагрузка, температура, контакт с влагой и химическими средствами влияют на выбор листа и толщины.
Для вакуумной формовки подготовьте чертёж с видом детали с нескольких сторон или трёхмерную модель. Отметьте базовые плоскости, допуски, отверстия и участки, которые будут обрезаны после формования. Если готового проекта нет, приложите эскиз, фотографии места установки и размеры сопрягаемых деталей, чтобы мастерская выявила вопросы до расчёта.
- Тип пластика, цвет, фактура и исходная толщина листа.
- Габариты и форма изделия, включая глубину формуемой части (высоту стенок).
- Критические размеры, допуски, отверстия, кромки и крепления.
- Условия применения: нагрузка, температура, солнечный свет и контакт с химическими веществами.
- Количество изделий и требуемая повторяемость между экземплярами.
- Необходимость обрезки, сверления, окраски, маркировки и упаковки.
Вакуумная формовка применяется к термопластичным листам, которые размягчаются при нагреве и принимают форму инструмента. На форму натягивают разогретую заготовку, затем перепад давления помогает ей повторить поверхность оснастки; после охлаждения деталь снимают. Толщину готовой стенки нельзя считать одинаковой с толщиной исходного листа.
Материал и геометрия ограничивают результат
Уточните точную марку пластика, его цвет и наличие декоративного, защитного или клеевого слоя. Разные полимеры отличаются гибкостью, стойкостью к удару, температуре и химическим веществам. Если изделие будет работать рядом с нагревателем, на солнце или при контакте с моющим средством, это задают в техническом требовании, а не выбирают материал только по внешнему виду.
При вытяжке лист растягивается по поверхности формы, поэтому в углах и глубоких участках он может стать тоньше. Чем сложнее рельеф и больше глубина относительно ширины, тем важнее заранее оценить распределение материала. Если проект требует заданной минимальной толщины в конкретной зоне, укажите место измерения и попросите изготовителя подтвердить, что процесс её обеспечивает.
Плавные переходы и радиусы помогают листу распределяться по форме; острые внутренние углы могут давать чрезмерное растяжение или складки. Для снятия готового изделия с оснастки обычно предусматривают небольшой уклон стенок. Его величину определяют по геометрии, материалу и типу формы, поэтому согласуйте её на модели до изготовления инструмента.
Обратный уклон или поднутрение — выступ, за который готовая деталь цепляется при извлечении из формы. Такие участки могут потребовать разъёмной оснастки или подвижных элементов и усложнить производство. Покажите их на чертеже и попросите специалиста предложить конструкцию, которая позволит снять изделие без повреждения поверхности.
Оснастка, проба и повторяемость
Вакуумная формовка включает нагрев листа, его растяжение над формой, создание перепада давления, охлаждение и снятие детали. После этого часто нужны отдельные операции: обрезка контура, сверление отверстий, обработка кромок или установка крепежа. Уточните, какие этапы выполняет мастерская, а какие остаются заказчику.
Оснастка — форма, по которой задают очертания детали, — влияет на точность, поверхность и цену. Для прототипа, небольшой партии и крупного повторного заказа могут предложить разные варианты инструмента. Запросите стоимость изготовления, срок службы и порядок хранения оснастки; право на её дальнейшее использование тоже стоит зафиксировать в договорённости.
До изготовления всей партии попросите пробную деталь из того же пластика и листа той же толщины. На образце проверяют посадку, размеры после обрезки, распределение толщины и внешний вид поверхности. Если деталь устанавливается в корпус или сопрягается с другой панелью, проверку проводят вместе с этими элементами.
Расчёт цены и подбор исполнителя
Заказывая вакуумную формовку, сопоставляйте предложения по одинаковой модели, материалу, толщине, количеству и набору операций. В смету могут входить лист, оснастка, формование, обрезка, сверление, отделка, контроль и упаковка. Для малой серии стоимость инструмента заметнее в цене одной детали; при повторных партиях важно уточнить, сохраняется ли оснастка и как меняется стоимость запуска.
Проверьте рабочее поле и максимальную высоту формы, с которой справится оборудование. Мастерская должна подтвердить, что может равномерно нагреть лист нужного размера и безопасно удерживать его до охлаждения. Для крупного изделия уточните, как его обрезают и измеряют после формования, поскольку операция может требовать отдельного шаблона или приспособления.
Спросите, как учитывают усадку — уменьшение размеров пластика при охлаждении, — и на каком этапе получают конечные размеры. Точную усадку нельзя назначать одной цифрой для всех пластиков и изделий: на неё влияют материал, толщина, форма и режим процесса. Критические размеры проверьте на пробе и внесите согласованные значения в чертёж партии.
Приёмка и подготовка к серии
Вакуумная формовка на заказ должна начинаться с утверждения образца и перечня проверяемых размеров. Проверьте глубину, ширину, расположение отверстий, плоскостность базовых участков, толщину в ответственных местах и отсутствие складок или разрывов. Если наружная поверхность останется видимой, отдельно согласуйте допустимые следы оснастки и изменения фактуры.
Перед серийным изготовлением подтвердите материал, цвет, толщину листа и версию модели. Любое изменение этих параметров может повлиять на растяжение и усадку, поэтому его согласуют до запуска, а не после обнаружения отличий в готовых деталях. Подпишите утверждённый образец или зафиксируйте его фотографиями с размерами.
Деталь, изготовленную вакуумной формовкой, проверяйте после охлаждения и обрезки, в том виде, в котором она будет устанавливаться. При упаковке защитите видимую поверхность от царапин и не складывайте тёплые изделия стопкой без разделителей. Загрузку материала и снятие горячей детали выполняет оператор; заказчику следует держаться вне рабочей зоны. Если деталь должна входить в монтажный узел, окончательную проверку посадки проведите до упаковки всей партии.
