«Дверь книжка» — название складного блока, в котором соединённые петлями створки складываются при открывании и уменьшают выступ полотна в проход. До заказа двери типа книжка измеряют чистовой проём, толщину стены, массу створок и место для складывания. Одних размеров обычной распашной двери недостаточно.
Как устроена складная конструкция
Дверь книжка состоит из двух или нескольких секций, соединённых между собой петлями. При открывании панели складываются рядом, а крайняя часть движется по направляющей или опирается на поворотный узел — конкретная схема зависит от комплекта. В отличие от гармошки, створки обычно крупнее и образуют более жёсткое полотно в закрытом положении.
В типовом межкомнатном варианте одна часть закреплена у боковой стойки, а другая соединяется с ней шарнирно и поддерживается роликом или направляющей. Некоторые системы устроены иначе: направляющие и опоры могут располагаться сверху, снизу или с обеих сторон. Поэтому комплектацию и порядок установки проверяют по паспорту выбранной модели.
Для двери типа книжка важно заранее решить, в какую сторону будет уходить сложенный пакет створок и не перекроет ли он выключатель, мебель или соседний проход. Складная схема сокращает зону распахивания, но не убирает её полностью. Учти ширину ручки, толщину сложенных панелей и пространство, необходимое для свободного движения.
Симметричные полотна складываются примерно поровну, а в асимметричном варианте одна створка шире другой. Разница влияет на положение петлевой линии, нагрузку на ролик и остаточную ширину прохода. Выбирай вариант по геометрии помещения и инструкции изготовителя, а не только по фотографии собранной двери.
Подбор механизма и створок
Перед покупкой сопоставь ширину и высоту каждой панели, её массу, толщину и материал с характеристиками направляющей, роликов, петель и крепежа. В техническом листе конкретного комплекта указаны ограничения по размеру и весу. Значения одной модели нельзя переносить на другую, даже если рельсы и ролики выглядят похоже.
Дверь книжка должна комплектоваться петлями, рассчитанными на частое складывание и нагрузку от полотна. Количество и размещение петель задаются конструкцией; лишние или случайно переставленные петли могут мешать движению секций. Для полотен с остеклением также учитывают вес стекла и положение штапиков.
Проверь, подходит ли механизм к материалу боковой коробки и полотна. Для тяжёлой двери крепёж должен входить в несущий элемент, а не удерживаться только тонкой декоративной обшивкой. Если стену или коробку нельзя усилить в предусмотренных точках, попроси изготовителя подобрать другой комплект.
При заказе двери типа книжка уточни, что входит в набор: направляющая, каретки, оси, соединительные петли, крепёж, ограничители и инструкция. Ручку и защёлку выбирают так, чтобы они не сталкивались при складывании и не выступали в траекторию движения. Замок также должен подходить к толщине и расположению крайних секций.
Подготовка проёма и пола

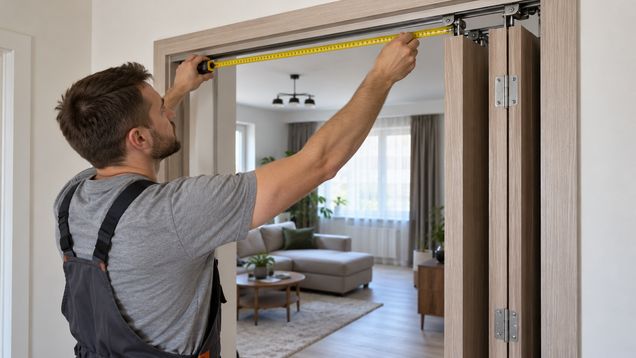

Замеры делают после определения чистовой отделки стен и пола. Измерь ширину вверху, посередине и внизу, высоту с обеих сторон, толщину стены и диагонали. Если проём перекошен или сильно отличается по размерам, его сначала выравнивают либо согласуют специальную подгонку с изготовителем дверного блока.
Зазор снизу должен учитывать чистовое покрытие, ковёр и особенности напольного ролика. Если направляющая ставится на пол, проверь, не образует ли она неудобный порог и не мешает ли уборке. Если применена верхняя направляющая, потолок или перемычка должны надёжно держать крепёж вместе с динамической нагрузкой от панелей.
До установки коробки проверь, что крепёжные зоны не проходят по пустотам и слабой облицовке. Для перегородки из гипсокартона может понадобиться заранее предусмотренное усиление, соответствующее массе полотна и типу системы. Не пытайся компенсировать слабое основание длинными саморезами, если за облицовкой нет несущего элемента.
Разметь траекторию открывания и проверь крайние положения створок. Дверная ручка, наличник, мебель или радиатор не должны зажиматься сложенным пакетом. Достаточно временно обозначить габариты на полу и на стене, чтобы увидеть конфликт до заказа полотна и сверления.
- Запиши чистовые размеры проёма и толщину стены.
- Уточни массу каждой створки и общую массу блока.
- Проверь допустимую толщину полотна, тип направляющей и способ крепления.
- Определи сторону складывания и ширину прохода в открытом положении.
- Учти уровень будущего пола, ручки, замок и возможные препятствия.
Установка и регулировка
Короб выставляют по уровню и закрепляют в прочном основании, затем монтируют петли и направляющую строго по шаблону. Каретки должны двигаться без заедания, а рельс — быть ровным и закреплённым по всей предусмотренной длине. Отклонение оси даже на небольшую величину может заставить створки самопроизвольно смещаться.
Сначала проверь движение механизма без усилия, затем установи панели и отрегулируй положение по инструкции. Не затягивай крепёж до деформации направляющей и не подрезай полотно, пока не подтверждены размеры зазоров и положение роликов. Снятие и навешивание тяжёлых секций выполняют с опорой и помощником.
После сборки проверь равномерность зазоров по периметру, складывание всех секций, отсутствие контакта с коробкой и чистовой пол. Убедись, что дверь фиксируется и защёлкивается так, как задумано системой, а полный проход остаётся свободным. Если каретка выходит из рельса или слышен резкий стук, прекрати пользоваться блоком до исправления.
Не заменяй комплектный ролик или шарнир деталями с похожим размером без подтверждения совместимости. Материал, форма оси, способ крепления и допустимая нагрузка могут отличаться. Сохрани схему, упаковочную маркировку и артикул фурнитуры, чтобы подобрать запчасть без догадок.
Уход и типичные неисправности
Периодически убирай пыль с доступной части направляющей мягкой щёткой или способом, который разрешает изготовитель. Не смазывай ролики случайным маслом: средство может удерживать загрязнение или повредить пластиковые детали. Если инструкция предусматривает смазку, используй только указанное средство и количество.
Провисание, неравномерные зазоры, заедание или самопроизвольный сход каретки часто связаны с ослабленным креплением, перекосом рельса или повреждённой фурнитурой. Не подкладывай картон под петлю и не стачивай кромку створки, пока не найдена причина. Специалист проверит опоры, соединения панелей и геометрию короба.
Стоимость ремонта двери книжки зависит от типа механизма, наличия совместимых деталей и состояния основания. Если повреждён только ролик или петля, иногда достаточно заменить отдельный узел; деформированная направляющая или расшатанный короб могут потребовать большего объёма работ. До ремонта уточни, будет ли мастер проверять всю кинематику после установки детали.
Что проверить перед заказом и монтажом
Дверь книжка подойдёт, если сложенные панели оставляют нужную ширину прохода, а траектория не пересекается с мебелью и дверями. До заказа подготовь замеры проёма, чистового пола, толщину и массу секций. Для нестандартной стены приложи фото основания и сообщи, где можно закрепить рельс или короб.
Для двери типа книжка попроси подтвердить совместимость всех элементов: полотна, направляющей, кареток, петель, ручек и замка. Уточни допустимый вес, ширину панели, требуемые зазоры, место крепления и возможный способ регулировки. Эти данные должны быть из паспорта комплекта или письменного ответа производителя.
Перед установкой согласуй, кто отвечает за усиление стены, выставление короба, навешивание панелей и последующую регулировку. Сохрани инструкцию и гарантийные документы, а после монтажа проверь полный цикл открывания. Это упростит обслуживание и ремонт, если створки начнут задевать или ролик станет двигаться с шумом.
