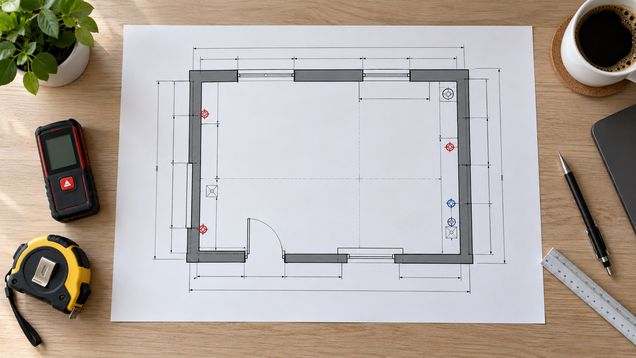

Обмерный план фиксирует фактическую геометрию комнаты до начала отделки и помогает рассчитать материалы, мебель и привязки оборудования. Подготовка обмерного плана включает проверку длин стен, диагоналей, проёмов, высот и видимых коммуникаций; скрытые конструкции по одному измерению не определяют.
Для чего нужен обмер
Обмерный план показывает существующее помещение, а не будущую перепланировку или расстановку. На нём фиксируют стены, проёмы, выступы и видимые инженерные элементы, чтобы проектировщик мог от них оттолкнуться. Не смешивай текущие размеры с предлагаемыми изменениями: будущие перегородки и оборудование показывай на отдельном проектном листе или отличай условными обозначениями.
Чертеж обмерного плана нужен для расчёта площадей, заказа кухни и встроенных шкафов, выбора отделки, проверки дверей и подготовки схем электрики или сантехники. Для разных задач требуются разные точность и состав данных. До съёмки уточни, какие элементы нужно измерить, в каком формате передать результат и какие размеры важнее для конкретного ремонта.
Схема обмеров помогает заметить, где помещение не прямоугольное: стены могут расходиться, углы — не быть прямыми, а потолок и пол — иметь перепад. Снимай фактическую форму, не подгоняя её к ожидаемым значениям. Если стена закрыта мебелью или коммуникация недоступна, отметь это отдельно вместо того, чтобы достраивать геометрию по предположению.
Обмер стен и проёмов
Сними общую длину каждой стены и проверь её отдельными участками между углами, нишами и выступами. Измерь диагонали комнаты, чтобы обнаружить перекос, а ширину помещения проверь в нескольких местах. Обмерный план должен отражать эти расхождения, если они влияют на подрезку мебели, дверей или напольного покрытия.
Для дверей и окон запиши ширину и высоту проёма, расстояние до ближайших углов и высоту подоконника. Укажи положение створок, направление открывания и толщину откосов, если они важны для отделки или мебели. Для арки, ниши или необычной формы сними размеры по нескольким точкам и приложи отдельный эскиз с понятными привязками.
Измерь высоту потолка в углах и в середине помещения, отметь балки, короба, наклонные участки и понижения. Если уровень пола меняется, укажи ступень, порог и высоту перепада. Для кухни и санузла особенно важны отметки готового пола, поскольку будущая плитка, клей и подложка изменяют итоговую высоту.
Размеры и база отсчёта
Выбери единую систему привязок. Например, координаты оборудования можно задавать от двух соседних стен и от отмеченного уровня пола; на листе укажи, от какой поверхности снят каждый размер. Если одну высоту считаешь от чернового пола, а другую от будущего покрытия, подпиши это отдельно.
План по обмерным данным должен содержать не только габарит комнаты, но и цепочки размеров между важными элементами. Для встроенной мебели полезны размеры простенков, глубины ниш, отклонений стены и выступов у пола или потолка. Не перегружай лист второстепенными размерами: сначала укажи общую геометрию, затем привязки проёмов и оборудования.
Сверь, что сумма отдельных участков совпадает с общим размером стены в пределах точности измерения. Если не совпадает, повтори замер и найди причину: кривой угол, выступ, ошибка точки отсчёта или округление. Не устраняй расхождение произвольным изменением одного числа в чертеже.
Коммуникации и элементы помещения
Отметь видимые розетки, выключатели, кабельные выводы, щитки, трубы, вентиляционные решётки, радиаторы и сантехнические точки. Для каждого элемента зафиксируй положение и высоту, а для крупного корпуса — его габариты и доступ для обслуживания. План не показывает скрытую проводку и трубы, если их положение не подтверждено документацией или обследованием.
Сфотографируй стены и сложные узлы вместе с измерительной шкалой или номером помещения. Фотографии помогут восстановить, к какой стене относится замер, но не заменяют размерную запись. На снимке может быть перспектива, поэтому расстояния по фотографии нельзя принимать за точные размеры.
Если мебель, короб или отделка закрывает часть стены, запиши границы недоступной зоны и способ, которым можно проверить её позже. Не назначай положение скрытой трубы по месту крана, если нет схемы или обследования. При риске сверления коммуникаций потребуй отдельную проверку перед началом монтажных работ.
Инструменты и проверка замеров
Для обмера используют рулетку, лазерный дальномер, уровень или другое средство, подходящее для задачи. Перед работой проверь, что инструмент включается, показывает единицы измерения и не даёт заметных расхождений при повторном отсчёте. На длинных участках фиксируй точки начала и конца, чтобы два замера можно было сопоставить.
Критичные размеры повтори другим способом или измерь повторно с той же базы. Сверяй показания лазера и рулетки, проверяй диагонали и замыкай размерные цепочки. Для сложной геометрии зафиксируй не только итоговое число, но и точки, между которыми оно измерено.
Точность обмера задают требования проекта и будущего монтажа; для встроенной мебели и заводских изделий допустимая ошибка обычно меньше, чем для предварительной оценки площади. Если заказчик или подрядчик указывает требования к точности, запиши их в задании и итоговом документе. Не заявляй точность, которую не проверял инструментом и способом измерения.
Оформление листа
На чертеже укажи помещение, дату съёмки, единицы измерения, направление сторон и условные обозначения. Выбери масштаб, при котором подписи и размеры читаются на печатном листе; не заставляй монтажника измерять расстояние по экрану или картинке. Для сложной стены добавь отдельный увеличенный вид, связанный с планом.
Разделяй фактические размеры и проектные решения по цвету, типу линии или отдельным листам. Подпиши погрешности, неподтверждённые участки и сведения, которые нужно уточнить до закупки. Если измерения проводились только для предварительной оценки, прямо укажи, что перед изготовлением мебели нужен контрольный обмер.
Перед передачей проверь, что проёмы, углы, высоты и инженерные элементы согласуются между планом, видами стен и фотографиями. Все исправления после повторного выезда внеси в актуальную версию и обозначь дату. Устаревший лист убери из рабочего комплекта, чтобы им случайно не воспользовались.
Контроль перед монтажом
Подготовка обмерного плана заканчивается проверкой ключевых размеров на объекте перед заказом по ним материалов или мебели. Если после замера изменили стяжку, штукатурку, перегородку или оконный блок, сними затронутые размеры заново. При несоответствии чертежа реальному помещению не подгоняй изделие по старой схеме.
Обмерный план с незамкнутыми размерными цепочками, непроверенными проёмами или неотмеченными перепадами нельзя считать готовым для точного изготовления. Уточни спорные точки с проектировщиком и подрядчиком, затем выпусти согласованную версию с датой и перечнем изменений. Если скрытые элементы критичны для безопасного сверления, их расположение проверяют отдельным обследованием до работ.
