Рекуператор передаёт тепло от удаляемого воздуха приточному через теплообменник, поэтому система подаёт свежий воздух и одновременно снижает потери тепла. Для установки рекуператора заранее определяют место агрегата, схему каналов, доступ к фильтрам и путь отвода конденсата. Работу согласуют с вытяжными точками, наружными решётками и электропитанием.
Как устроен теплообмен
Рекуператор работает с двумя потоками: удаляет отработанный воздух и подаёт наружный, передавая тепло через теплообменник. Воздушные потоки проходят по каналам, предусмотренным конструкцией блока; назначение каждого патрубка обозначают в паспорте и монтажной схеме. Такая установка должна рассматриваться как часть вентиляции всего жилья, а не как отдельный вентилятор.
Параметры рекуператора подбирают по расчётному воздухообмену, числу жильцов и назначению комнат. Важно учитывать не только максимальную производительность, но и рабочий расход на обычной скорости, уровень шума, сопротивление сети и доступность фильтров. Для схем с повышенной влажностью или особыми климатическими условиями сопоставляют тип теплообменника и рекомендации производителя.
В установках с рекуперацией тепла наружный и удаляемый воздух идут отдельными путями, а тепло передаётся через разделяющую поверхность. В некоторых моделях влага также передаётся через энтальпийный теплообменник; в остальных тепло передаётся без такого переноса. При охлаждении вытяжного воздуха может образоваться конденсат, и необходимость его отвода указана в документации выбранной модели.
Выбор места для центрального блока
Блок размещают там, где к нему можно безопасно подвести воздуховоды и электропитание, открыть сервисную панель и снять фильтры. Удобны техническая, постирочная или кладовая зона, если помещение соответствует температурным условиям производителя и не мешает жильцам шумом. Монтаж в неотапливаемом чердаке допустим только при подходящем исполнении и предусмотренной защите оборудования и каналов.
До разметки проверяют массу агрегата, тип стены или перекрытия, допустимый крепёж и место для обслуживания. Вибрации снижают установкой на предназначенные опоры и аккуратным присоединением каналов; нельзя передавать нагрузку от тяжёлого воздуховода на корпус, если это не предусмотрено схемой. Отступы от потолка и соседних конструкций берут из монтажного руководства.
Учитывают не только габариты блока, но и направление открытия крышки, расположение дренажного штуцера и выводов управления. Не следует прятать прибор за несъёмной отделкой или ставить над ним предметы, которые помешают замене фильтра. Если блок находится рядом со спальней или рабочим местом, шум и вибрацию оценивают до прокладки сети.
Разметка приточных и вытяжных трасс
Заранее составляют схему каждого воздуховода от наружного терминала до соответствующего патрубка. Приток обычно направляют в жилые комнаты и спальни, а удаление — из кухни, ванной и хозяйственных помещений согласно проекту. Воздух должен иметь путь перетока между комнатами при закрытых дверях, иначе расчётный обмен будет нарушен.
Кухонная вытяжка с жироулавливающим фильтром — отдельная задача: её не подключают к общему блоку без прямого разрешения проекта и инструкции. Иначе жир и загрязнения могут осесть в каналах и теплообменнике. Точки и сечения согласуют с принятыми расходами воздуха и требованиями к обслуживанию.
Расходы по приточной и вытяжной сторонам рассчитывают с учётом ответвлений, длины трасс, поворотов и сопротивления решёток. Недостаточно сверить сумму с паспортным максимумом: важны реальные потери давления на сети и работа вентилятора на выбранном режиме. Положение клапанов и диаметр каналов определяет расчёт и документация, универсального сечения для всех квартир нет.
Наружные терминалы и защита каналов
Наружный забор и выброс размещают так, чтобы удаляемый воздух не возвращался во вход системы. Расстояния между терминалами, ориентацию решёток, высоту и допустимое соседство с окнами, дымоходами и другими источниками проверяют по местным требованиям и руководству оборудования. Для конкретного фасада также оценивают ветер, осадки, снег и возможность очистить решётки.
Участки каналов в холодной зоне утепляют способом, подходящим для температуры и влажности по трассе. Непрерывный пароизоляционный слой снаружи утеплителя ограничивает попадание влажного воздуха к холодной поверхности, где может появиться конденсат. Толщину, материал и узлы изоляции определяют по проекту и инструкции, а не выбирают на глаз.
Повороты и соединения выполняют без пережатия гибких участков и резких сужений. Стыки герметизируют материалами, совместимыми с каналами и условиями эксплуатации; внутри не должно оставаться строительной пыли и обрезков. Во время отделочных работ открытые патрубки закрывают, чтобы мусор не попал к вентилятору или теплообменнику.
Конденсат и инженерные подключения
При охлаждении влажного удаляемого воздуха в некоторых моделях образуется конденсат. Для рекуператора с предусмотренным сливом заранее прокладывают отдельную линию до разрешённой точки отвода, обеспечивают доступ к соединению и проверяют требования к сифону или гидрозатвору. Уклон и устройство сифона берут только из руководства: универсальное значение может привести к протечке или нарушить работу вентилятора.
Дренаж нельзя пережимать, оставлять с обратным уклоном или выводить в место, где вода замёрзнет. После монтажа проверяют проходимость линии и отсутствие течи, затем устанавливают штатную теплоизоляцию там, где её требует производитель. Если в модели нет такого штуцера, самостоятельно сверлить корпус или придумывать слив не следует.
Электропитание, заземление, автоматику и подключение датчиков выполняют по схеме именно выбранного блока. Работы со стационарной проводкой поручают квалифицированному электрику и проводят при снятом напряжении. Кабели прокладывают отдельно или совместно с управляющими линиями только в соответствии с требованиями изготовителя.
Монтаж сети и настройка
Блок закрепляют в предусмотренной ориентации и соединяют с каналами без перекоса и нагрузки на патрубки. Перед закрытием корпуса проверяют уплотнения, направление потоков, доступность фильтров и отсутствие упаковки внутри. Если схема предусматривает гибкие вставки, шумоглушители или противопожарные клапаны, их ставят в заданных проектом местах.

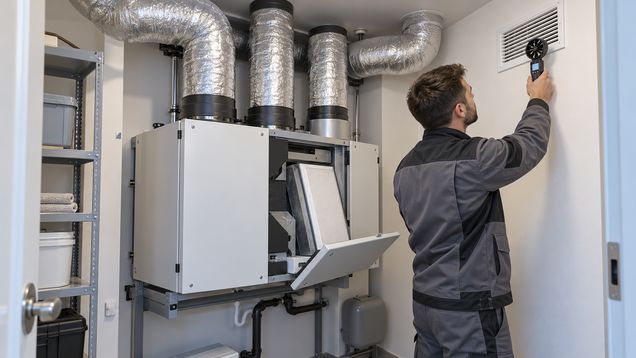

После сборки настраивают приточный и вытяжной расход по помещениям. Монтажник измеряет фактические значения на решётках, регулирует клапаны и повторяет измерения после изменений, фиксируя результат. Баланс важен: при заметном избытке вытяжки дом может получать разрежение, а при избыточном притоке — повышенное давление и перенос влаги через неплотности.
Для жилья с камином или прибором с открытой камерой сгорания дополнительно оценивают влияние вентиляции на тягу и безопасный отвод продуктов сгорания. Сильное разрежение может изменить движение воздуха в дымовом канале. Условия совместной работы проверяют проектировщик и специалист по соответствующему оборудованию.
Пуск, фильтры и дальнейшее обслуживание
На пуске Рекуператор проверяют на всех используемых скоростях и режимах управления. Сверяют направление потоков, работу заслонок, отсутствие касания крыльчатки, вибрации и постороннего шума, а при наличии слива — отсутствие протечки. Если расход заметно отличается от расчётного, сначала проверяют фильтры, заслонки и сеть, затем повторяют балансировку.
Пользователю передают схему расположения фильтров, доступ к выключателю и порядок снятия панелей. Рекуператор отключают перед сервисными работами так, как указано в руководстве. Сроки замены сверяют с паспортом и корректируют с учётом фактической запылённости; единой даты для всех помещений нет. Загрязнённые фильтры увеличивают сопротивление и могут снизить воздухообмен, поэтому состояние контролируют регулярно.
Теплообменник очищают только способом, который допускает изготовитель: разные материалы нельзя одинаково мыть или продувать. При сезонном обслуживании осматривают дренаж, наружные решётки, соединения и теплоизоляцию доступных каналов. По инструкции рекуператора очищают или заменяют фильтры, проверяют слив, а после обслуживания убеждаются, что сервисные панели плотно закрыты.
