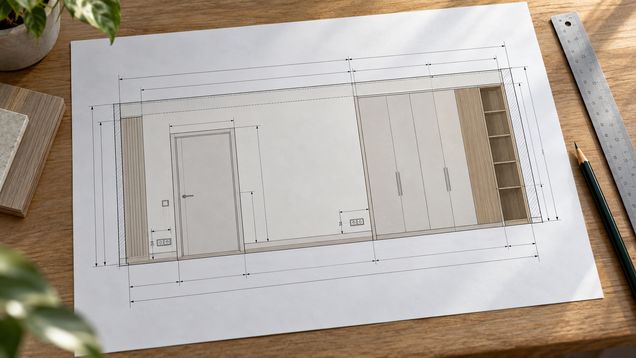

Развертка стен показывает каждую поверхность помещения изнутри, чтобы отделочник видел размеры, проёмы, оборудование и уровни креплений. Подготовка разверток стен начинается с обмера по одной системе координат и сверки с планом; готовые схемы помогают проверить раскладку до закупки и монтажа.
Что показывает чертёж стены
На плане помещения стены видны сверху, а развертка стен показывает каждую поверхность вертикально, прямо со стороны комнаты. Такой вид помогает прочитать высоту, ширину, расположение двери и окна, мебель, сантехнику, отделку и другие элементы на конкретной поверхности. Положение вида связано с планом по номеру комнаты и обозначению направления взгляда.
Схема развертки стен показывает каждую стену отдельно или объединяет несколько сторон в последовательный вид, если это остаётся понятным. На чертеже обозначают, где левая и правая кромки, какой угол помещения принят за начало, а также направление соседних стен. Это помогает не перепутать фасад шкафа, дверной проём и стену напротив при чтении комплекта листов.
Развёртка не заменяет план и разрез: она раскрывает вертикальные размеры и взаимное положение предметов, а план показывает расположение по ширине и глубине. Если деталь нельзя однозначно описать одним видом, добавь узел или разрез с отдельной привязкой. Перспективный эскиз может помочь обсудить вид, но не заменяет размерный чертёж для монтажа.
Обмер помещения перед ремонтом
В существующем помещении измерь фактическую ширину и высоту каждой стены, а не только переписывай значения со старого плана. Проверь диагонали и углы, отметь колонны, ниши, выступы, короба, балки и уклон потолка. При ремонте стены могут отличаться от проектных размеров из-за слоёв штукатурки, плитки или прежней перепланировки.
Выбери общую точку отсчёта и нанеси от неё размеры проёмов, оборудования и креплений. Для высот удобно указывать отметку от уровня готового пола — пола после укладки предусмотренного покрытия; если проект использует другую базу, назови её на листе. Не смешивай размеры от чернового основания и от будущей чистовой поверхности без пояснения.
Сними размеры дверей и окон: ширину и высоту проёма, положение откосов, подоконника, перемычки и наличников. Запиши расстояние до углов и пола, а также толщину отделки, если она влияет на установку мебели или дверного блока. Проверяй, чтобы сумма участков по стене совпадала с общим размером, иначе ошибка останется незаметной до монтажа.
Размеры и привязки оборудования
Развертка стен должна показывать розетки, выключатели, светильники, выводы кабеля, сантехнические точки, вентиляционные решётки, радиаторы и встроенное оборудование. Для каждой позиции укажи место и высоту от выбранной базы, а для группы — расстояния между центрами и границами ниши. Если часть оборудования ещё выбирают, обозначь это как предварительное решение, а не как точный монтажный размер.
Развертка отделки стен показывает границы плитки, панелей, декоративных вставок и окрашенных участков. Укажи, откуда начинается раскладка, где проходят швы и подрезки, как отделка подходит к углам и проёмам. Толщина клея, панели или профиля может влиять на внутренний размер ниши и положение электрических приборов.
Для мебели отметь ширину и высоту шкафов, открытые полки, столешницы, подсветку, крепёжные планки и нужный доступ к розеткам. Покажи, не пересекаются ли дверцы и выдвижные элементы с наличником, радиатором или выступающим оборудованием. Уточни, какой размер относится к корпусу, а какой — к фасаду или чистовой границе.
Материалы и отделка
Подпиши тип отделки и её границы: окраска, обои, плитка, стеновые панели, декоративная штукатурка или другое покрытие. Используй понятные обозначения и легенду, чтобы код материала на развёртке совпадал с ведомостью. Если на стене несколько покрытий, отметь высоту перехода и способ оформления внешнего или внутреннего угла.
Для плитки или панелей согласуй оси раскладки с проёмами, сантехникой и мебелью. Полная плитка по центру может выглядеть аккуратно, но иногда приводит к узким подрезкам у углов или вокруг розеток; проверяй рисунок на каждой стене. Мелкий образец помогает оценить цвет, но не показывает раскладку целиком.
Покажи плинтус, карниз, напольный и потолочный уровни, а также примыкания к дверной коробке. Если высота стены меняется или потолок наклонный, добавь отметки в нескольких точках. Для скрытых монтажных элементов укажи координаты относительно готовой поверхности, а не края черновой стены.
Согласование с инженерами и монтажниками
Сверь расположение электрики, водопровода, канализации, отопления и вентиляции с профильными схемами. Розетка не должна оказаться за встроенным прибором, а соединение труб — в месте, к которому нельзя добраться после отделки. Не переноси оборудование на чертёж без проверки его подключения и монтажного пространства.
Перед выпуском листа проверь, что размеры мебели, дверей и сантехники взяты из актуальных спецификаций. Если изделие ещё не выбрано, оставь требование или диапазон, согласованный с поставщиком, и укажи ответственного за финальную проверку. Расхождение между развёрткой, планом и ведомостью материалов исправь до закупки.
При передаче рабочим поясни, какие размеры обязательны, а какие относятся к существующим неровностям и требуют подгонки по месту. Любое изменение на объекте фиксируй и переноси на все связанные виды. Чертёж с устаревшим положением розетки или шкафа может направить монтажника к неверной разметке.
Оформление листа и проверка
Подготовка разверток стен требует масштаба и формата листа, на котором размеры, подписи и линии остаются читаемыми при печати. На каждом виде укажи комнату, сторону стены, номер листа и ссылку на связанный план; применяй единые обозначения во всём комплекте. Не перегружай чертёж повторяющимися размерами: оставь цепочки, которые действительно помогают разметить элементы.
Наноси фактические размеры числами и не предлагай монтажнику измерять расстояние линейкой по экрану. Проверь единицы, положение стрелок и то, что размерная линия не перекрывает обозначения отделки или оборудования. Для сложного откоса, ниши или стыка вынеси увеличенный фрагмент с отдельной ссылкой.
Развертка стен с неуточнёнными высотами, смещёнными проёмами или непроверенными точками подключения не готова к монтажу. Передай исполнителю актуальную версию и пометь предыдущие листы как заменённые, чтобы их не использовали на площадке.
