Струбцина удерживает детали при склеивании, сборке и обработке, пока соединение не закреплено. Струбциной прижимают заготовку к верстаку или сводят кромки перед склейкой. Размер выбирают по ширине раскрытия и глубине зажима, а прокладки защищают поверхность от следов губок. Это особенно важно при отделке мягкой древесины и ламинированных плит.
Задачи и условия фиксации
Струбцина нужна, когда деталь смещается от нажима инструмента или должна оставаться неподвижной до высыхания клея. Ею фиксируют щит на столе, прижимают рейку к направляющей, сводят кромки и удерживают временную сборку перед проверкой углов. Для каждой операции важно понимать, куда направлена нагрузка и может ли заготовка выгнуться или провернуться.
При сверлении, шлифовании или подрезке деталь сначала укладывают на устойчивую опору, а затем закрепляют струбциной так, чтобы зажим не мешал рабочей зоне. Если нужно удержать несколько узких деталей, разложите их без перекосов и проверьте, что ни одна не выступает из-под опор. Подвижный или круглый предмет дополнительно упирают в ограничитель, а не пытаются удержать одним нажимом губок.
Виды и размеры
F-образные и реечные модели подходят для широкого диапазона заготовок: подвижная губка перемещается по направляющей, а винтовой механизм создаёт прижим. Быстрозажимная версия удобна, когда приспособление часто переставляют одной рукой, но её рабочее усилие и допустимую нагрузку нужно сверять с паспортом. Для длинных щитов используют несколько зажимов, равномерно распределяя их по линии соединения.
Струбцина с глубокой рамой позволяет подвести губку дальше от края, тогда как небольшая винтовая модель лучше подходит для локального участка и компактной детали. C-образные конструкции обычно охватывают небольшой участок и надёжно удерживают материал, если губки расположены параллельно опорным поверхностям. Пружинный зажим быстро фиксирует лёгкую деталь или временный шаблон, но его не следует считать заменой мощному винтовому прижиму при склеивании массивных элементов.
Перед покупкой струбцины сопоставьте два размера: раскрытие показывает максимальную ширину заготовки между губками, а вылет — насколько глубоко можно подвести прижим от края. Измеряйте не только саму деталь, но и выступы, кромки и накладки, которые окажутся внутри рамы. Если для работы нужен зажим у середины широкой панели, короткого вылета будет недостаточно даже при большом раскрытии.
У моделей с направляющей проверьте её жёсткость и способ фиксации подвижной части. Для трубного зажима важны совместимость с трубой, её длина и разрешённый изготовителем тип крепления; самодельное удлинение не гарантирует устойчивого усилия. У настольных и корпусных систем также сверяйте форму крепежа с отверстиями, пазами или направляющей верстака.
Защита поверхности
Губки могут оставить вмятину на мягкой древесине, продавить облицовку или поцарапать лак. Положите между опорой и деталью ровные прокладки из фанеры, плотного картона или мягких накладок, которые не сминаются при нагрузке. Прокладки должны быть шире пятна контакта губки и лежать без песка, стружки и засохшего клея.

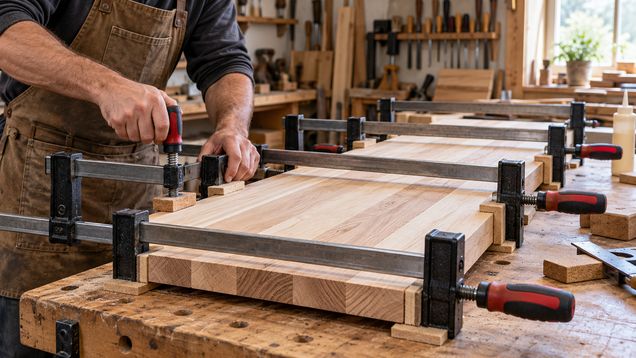

Чтобы прижать несколько склеиваемых планок, разместите их на плоской поверхности и выровняйте торцы до затяжки. На декоративную сторону можно положить чистую прокладку, а выступивший клей убрать способом, подходящим для его типа и стадии высыхания. Не подкладывайте рыхлую ткань или мягкую пену: они сжимаются неравномерно и позволяют соединению сместиться.
Сборка и склеивание
До нанесения клея соберите детали насухо и проверьте, как подводятся губки, остаётся ли доступ к стыку и не мешают ли рукоятки. Расположите прижимы так, чтобы они стягивали соединение без перекоса, а усилие не поднимало края щита. Для широкой панели зажимы чередуют сверху и снизу, если это помогает сохранить плоскость и не противоречит схеме сборки.
Нанесите клей по инструкции его изготовителя и сводите поверхности постепенно, контролируя положение деталей и равномерность шва. Затягивайте рукоятку до плотного контакта: избыточное усилие может вдавить губки в материал, выгнуть тонкую стенку или нарушить геометрию рамки. Если стык расходится при лёгкой проверке, остановитесь и исправьте положение, а не компенсируйте перекос резким усилением зажима.
Количество зажимов зависит от длины и формы соединения, а не от правила «чем больше, тем лучше». Расставьте опоры так, чтобы давление приходилось на весь участок склейки; отдельные короткие прижимы могут оставить середину незакрытой. Сверьте рекомендуемое время выдержки с этикеткой клея, не перемещайте узел раньше срока и снимайте приспособления после того, как соединение сохраняет форму без поддержки.
Фиксация при обработке
Струбцина должна удерживать заготовку и не попадать в траекторию пилы, сверла, фрезы или шлифовальной подошвы. Перед включением инструмента убедитесь, что заготовка опирается на стол, кабель и шланг не зацепятся за рукоятку, а руки находятся вне опасной зоны. При обработке тонкой детали используйте дополнительную подкладку, чтобы нагрузка не выломала край в момент выхода оснастки.
Для направляющей планки прижим размещают так, чтобы он не сдвигал её при затяжке и не перекрывал движение инструмента. Если рабочая поверхность закрепляется на верстаке, проверьте устойчивость всей конструкции лёгким нажимом до начала реза. Для круглых или наклонных элементов предусмотрите опору, которая не даст им провернуться; не полагайтесь только на трение плоских губок.
Не используйте зажим с треснувшей рамой, погнутой направляющей, сорванной резьбой или рукояткой, которая прокручивается без роста усилия. Не наращивайте рукоятку трубой, если это прямо не разрешено инструкцией: дополнительный рычаг может перегрузить винт или саму раму. Повреждённую оснастку отложите до ремонта или замените, а работу продолжайте после повторной проверки устойчивости детали.
Уход и хранение
После работы удалите с направляющей пыль, стружку и остатки клея, чтобы подвижная губка перемещалась без заеданий. Винтовую резьбу очищайте и смазывайте только способом, рекомендованным изготовителем; избыток масла не должен попадать на древесину или место склейки. Храните приспособления сухими и уложенными так, чтобы длинная направляющая не оставалась под изгибающей нагрузкой.
Периодически осматривайте опорные накладки, сварные швы, винт и подвижную губку. Если поверхность накладки разорвана или стала скользкой, замените её совместимой деталью; самодельная прокладка не должна выпадать во время прижима. Перед длительным хранением ослабьте винт и не оставляйте губки сжатыми вокруг детали.
Проверка пробного зажима
Перед ответственной склейкой установите на обрезках ту же толщину материала и прокладок, которые будут в изделии. Проверьте раскрытие, вылет, доступ к рукоятке и то, остаётся ли соединение ровным при умеренном затягивании. Такой пробный зажим помогает заметить смещение и подобрать точки опоры до нанесения клея.
Во время обработки время от времени убеждайтесь, что опора не ослабла и заготовка не сдвинулась от вибрации. Прежде чем переставлять струбцину, остановите электроинструмент и дождитесь полной остановки оснастки. Снова закрепите деталь, проверьте положение защитных прокладок и только затем продолжайте работу.
