Сварка профильной трубы зависит от толщины стенки, формы стыка и нагрузки на готовый каркас. При сварке профильной трубы учитывают материал, подготовку кромок и доступ к соединению; для несущей конструкции размеры шва и порядок работ определяют по проекту. Универсального режима для всех профилей нет.
Определите материал и назначение каркаса
Профильная труба — замкнутый прокат квадратного, прямоугольного или другого сечения. Внешне похожие изделия могут отличаться маркой стали, толщиной стенки, способом изготовления и покрытием. Проверьте маркировку и документы на заготовку, прежде чем выбирать процесс и расходные материалы.
Сварка профильной трубы для мебели или декоративного ограждения и соединение элемента несущего каркаса имеют разный уровень ответственности. Во втором случае учитывают нагрузки, геометрию узла, толщину стенок и работу конструкции при эксплуатации. Размер и длину шва нельзя выбирать только по толщине электрода или виду соединения.
Уточните, будет ли деталь работать на растяжение, сжатие, изгиб или повторяющуюся нагрузку. Для пролёта, опоры, лестницы, навеса и другого каркаса важны расчёт и проект узла. Если данных о нагрузках нет, не считайте визуально крупный шов автоматически безопасным.
Отдельно проверьте наличие краски, цинкового слоя, масла или следов прежней сварки. Покрытие может повлиять на качество и безопасность горячих работ, а его удаление — на защиту металла от коррозии. Для оцинкованных и окрашенных профилей нужна отдельная оценка материала и контроля вредных испарений.
Выберите соединение по геометрии
Профильные элементы соединяют встык, внахлёст или через косынку, пластину либо другой проектный узел. Вид стыка влияет на распределение нагрузки и доступ к линии шва. Перед раскроем проверьте размеры сопрягаемых деталей на чертеже или шаблоне.
Технология сварки профильной трубы зависит от марки стали, толщины стенки, положения шва и оснащения мастерской. Ручная дуговая, полуавтоматическая и аргонодуговая сварка имеют разные возможности; нельзя переносить режим между ними без подтверждения. Выбирайте способ, который обеспечивает требуемое качество на конкретной толщине и в заданном положении.
Сварка профильной трубы с тонкой стенкой требует контроля теплового воздействия: избыточное тепло может прожечь металл или искривить профиль. Для массивного узла важны проплавление и подготовка кромок по процедуре. Пробное соединение на образце помогает проверить настройки, но не заменяет расчёта для несущего изделия.
Если стык должен передавать значительное усилие, схему шва и его эффективную длину назначают расчётом. У замкнутого профиля расположение ветвей, эксцентриситет и местная гибкость стенки могут влиять на сопротивление соединения. Не копируйте размеры с фотографии или типового узла, если сечение и нагрузка отличаются.
Подготовьте и закрепите заготовки
Перед сваркой профильной трубы удалите заусенцы после реза и проверьте, что торцы прилегают без качания. Угол и размер скоса выполняют по чертежу или технологии, а не на глаз. Удалите грязь, влагу, масло и покрытие в зоне, предусмотренной процедурой.

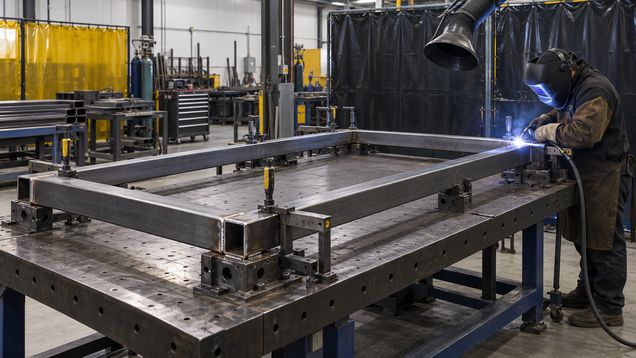

Установите детали в сборочное приспособление и проверьте угол угольником, шаблоном или измерением диагоналей. Прихватки должны удерживать взаимное положение, но не закрывать доступ к основному шву и контролю. Если профиль повело ещё до сварки, исправьте геометрию до нагрева.
Для длинной заготовки предусмотрите опоры, чтобы её вес не изменил зазор во время работы. Зажимы ставят так, чтобы они не мешали горелке и не создавали опасного напряжения при нагреве. Перед началом убедитесь, что шов можно выполнить в устойчивом положении и без пересечения кабелей.
При сварке профильной трубы детали расширяются, а при охлаждении сокращаются. Порядок участков и закрепления влияет на остаточную деформацию, поэтому план сборки заранее согласуют с технологией. Не пытайтесь выровнять горячий каркас ударами, если такой способ не предусмотрен проектом.
Контролируйте качество соединения
Перед работой осмотрите кромки и проверьте расходный материал по маркировке и состоянию. Тип электрода, проволоки или защитного газа выбирают под основной металл и технологию. Если материал профиля неизвестен, не подбирайте расходники по внешнему виду шва.
Во время сварки следите за равномерностью соединения и поведением тонкой стенки. Прожог, подрез, трещина или незаполненный участок требуют остановки и оценки причины. Не маскируйте дефект дополнительным проходом без понимания, как он повлияет на геометрию и прочность.
После охлаждения очистите шов и осмотрите его по критериям проекта. Проверяют непрерывность, форму перехода, видимые трещины, поры и повреждение основного металла. Визуальная проверка не выявляет все внутренние дефекты; для ответственного каркаса предусмотрены дополнительные методы контроля.
Проверьте размеры рамы после остывания: диагонали, плоскостность и положение монтажных площадок. Если узел должен точно состыковаться с другой деталью, контроль геометрии важен не меньше внешнего вида шва. Исправление ошибки после окраски и установки обычно требует большей переделки.
Восстановите защиту от коррозии
После горячей обработки удалите окалину, брызги и остатки загрязнений подходящим инструментом. Подготовьте металл к защитному покрытию по его инструкции: поверхность должна быть очищенной и сухой. Выдержите время до окраски, указанное производителем грунта.
Окраска не компенсирует дефект шва или потерю толщины стенки. Защитите также торцы, отверстия и участки, на которых при сборке было повреждено покрытие. Для оцинкованного профиля восстановление цинковой защиты выполняют материалом и способом, подходящими для такого изделия.
Если конструкция будет находиться на улице или во влажном помещении, продумайте отвод воды и доступ к осмотру узлов. В полостях и горизонтальных перемычках может задерживаться конденсат. Конструктивная защита вместе с подходящим покрытием снижает риск скрытой коррозии.
Безопасность при горячих работах
Сварочный дым, ультрафиолет, брызги и горячие поверхности опасны для сварщика и окружающих. Установите экран от дуги, обеспечьте местную вытяжку и держите лицо вне дымового шлейфа. Средства защиты дыхания и глаз подбирают по условиям и технологии работ.
При работе с оцинкованной или окрашенной трубой отдельно оцените состав покрытия и риск вредных испарений. Не нагревайте неизвестные грунты и краски, не обеспечив требуемое удаление дыма и защиту. Если состав не установлен, сначала выясните свойства материала или поручите работу специалистам.
Уберите горючие материалы, защитите пол и пространство за стеной, куда могут попасть искры. Проверьте кабели, держатель, заземление и огнетушитель; после окончания осмотрите рабочую зону на скрытое тление. Не выполняйте горячие работы в закрытом профиле или ёмкости без безопасной подготовки и проверки.
При сварке несущего каркаса не стойте под незакреплёнными элементами и не полагайтесь на прихватки как на готовое соединение. Тяжёлые профили закрепляют до подъёма, а временные опоры снимают только после подтверждения устойчивости узла. Если конструкция может потерять равновесие, остановите работы и измените схему фиксации.
Когда требуется проектировщик или сварщик
Для несущего каркаса, навеса, лестницы, ограждения на высоте или элемента машины проверьте узел с инженером до изготовления. Ему нужны марка и сечение трубы, толщина стенки, схема нагрузки и условия эксплуатации. Подбор одной только длины профиля и визуального размера шва недостаточен.
Если соединение будет испытывать вибрацию, удар или многократный изгиб, укажите это при проектировании. Усталостная нагрузка может привести к разрушению в местах концентрации напряжений, даже если изначально шов выглядит ровным. Для таких деталей задают требования к геометрии, технологии и контролю.
Сварка профильной трубы в несущем узле допустима после подтверждения схемы соединения, материала и контроля качества. Если проект отсутствует, профиль имеет неизвестную маркировку или доступ к шву ограничен, сначала привлеките инженера и квалифицированного сварщика.
