Установка обратного клапана начинается с определения среды, направления движения и режима работы трубопровода. При установке обратного клапана сверяют стрелку на корпусе, тип запорного элемента и допустимое положение монтажа: эти параметры зависят от модели, схемы системы и условий эксплуатации.
Подберите клапан под систему
Установка обратного клапана начинается с выбора изделия, рассчитанного на конкретную жидкость, температуру и рабочее давление. Устройства для питьевой воды, отопительного контура, насоса или технологической линии могут различаться материалом, уплотнениями и условиями допуска. Не устанавливайте деталь только потому, что совпали диаметр и резьба.
До установки обратного клапана проверьте условный проход, тип соединения, максимальную температуру и давление, указанные изготовителем. Слишком узкий проход может увеличить сопротивление потоку, а неподходящий материал — быстрее износиться или повредиться от среды. Если в документации нет нужных параметров, уточните совместимость у производителя или проектировщика.
Учитывайте и способ срабатывания. Пружинный механизм закрывается под действием пружины, а поворотный затвор реагирует на изменение потока иначе; от конструкции зависят сопротивление, рабочее положение и чувствительность к слабому напору. Сверяйте обозначение модели с паспортом, а не делайте вывод по внешнему виду корпуса.
Если клапан нужен для защиты питьевого водопровода от загрязнения, определите, какой уровень защиты требуется для конкретной точки. Обычный обратный клапан не следует автоматически считать заменой сертифицированному устройству защиты от обратного потока. Подбор и место монтажа должны соответствовать проекту и действующим местным требованиям.
Определите направление и положение
На корпусе обычно нанесена стрелка, показывающая разрешённое направление движения среды. Она должна совпадать с направлением штатного потока в трубопроводе, а не с направлением возможного обратного движения. Перед монтажом найдите на схеме, где находятся источник подачи и потребитель.
Перед установкой обратного клапана выясните, разрешено ли выбранной модели работать на горизонтальном, вертикальном или наклонном участке. Ограничения зависят от внутренней конструкции: отдельные клапаны требуют определённого положения оси или крышки, а другие допускают несколько вариантов. Ориентируйтесь на паспорт конкретного изделия, а не на правило для похожего клапана.
Не монтируйте корпус вверх дном или в тесном месте, если это мешает закрытию затвора и последующему осмотру. Для поворотных конструкций может быть важно положение оси и направление потока; для пружинных — усилие открытия и допустимая ориентация. Если в схеме производителя есть монтажный рисунок, соблюдайте его целиком, включая положение пробок и крышек.
Место выбирают так, чтобы клапан выполнял свою функцию и оставался доступным для проверки или замены. Учитывайте близость насоса, поворотов, тройников и другого оборудования: турбулентный поток или вибрация могут повлиять на работу некоторых типов. Требуемую длину прямого участка берите из документации, если изготовитель её указывает.
Подготовьте трубопровод
Перед разборкой линии остановите насос или источник подачи и перекройте запорную арматуру с обеих сторон, если она предусмотрена. Сбросьте давление и слейте среду из участка по штатной процедуре; горячую воду или теплоноситель сначала нужно безопасно охладить. Не отворачивайте соединения на заполненной или находящейся под давлением трубе.
Проверьте состояние труб, резьбы, фланцев и прокладок. Удалите из зоны соединения ржавчину, окалину и остатки старого уплотнителя, не допуская попадания мусора внутрь линии. Если трубопровод загрязнён, предусмотрите его очистку до установки нового клапана, иначе частицы могут помешать затвору закрыться.
Сверьте размеры, тип резьбы или фланца и направление потока на обеих сторонах корпуса. Соединения должны совпадать без натяга, перекоса и усилия, которое передаётся на трубу. Учитывайте массу клапана и соседних деталей: при необходимости предусмотрите опоры, чтобы вес не нагружал резьбовой стык.
Уплотняйте соединение материалом, подходящим для данного типа резьбы, температуры и среды. На фланцах используйте прокладки нужного размера и установите крепёж равномерно. Не наносите герметик на поверхность, которая должна уплотняться прокладкой, и не затягивайте резьбу до повреждения корпуса или фитинга.
Установите клапан

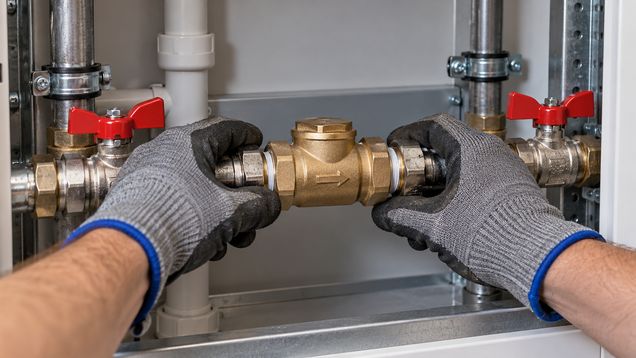

Установка обратного клапана выполняется на подготовленном участке с соблюдением маркировки и положения корпуса. Установите изделие между соединениями так, чтобы стрелка была направлена по потоку, а снятие крышки или доступ к затвору не перекрывались соседними трубами. Не прикладывайте к тонкому корпусу чрезмерное усилие при затяжке.
Ещё раз сопоставьте направление стрелки с рабочей схемой и убедитесь, что запорная арматура отключена. Для резьбовой модели удерживайте корпус подходящим ключом за предусмотренные грани, не проворачивая его за крышку, привод или соединённую трубу. Фланцевые болты подтягивайте поочерёдно и равномерно.
Не меняйте внутреннюю пружину, диск или тарелку, если это не предусмотрено инструкцией. Не удаляйте сетчатый фильтр или защитную деталь, входящую в комплект, без указания производителя. Если клапан имеет сервисную крышку или направление потока на корпусе неразборчиво, остановитесь и уточните данные по маркировке модели.
Оставьте доступ к запорным кранам и разъёмам, которые понадобятся при обслуживании. Если в системе есть возможность безопасно изолировать участок до и после клапана, расположение арматуры должно позволять заменить устройство без разборки всей линии. Не устанавливайте кран или обратный клапан так, чтобы его нельзя было проверить после отделочных работ.
Проверьте работу после монтажа
После завершения сборки постепенно заполняйте участок и открывайте подачу по процедуре производителя системы. Наблюдайте за резьбовыми и фланцевыми соединениями, пока давление стабилизируется. Если появилась влага, перекройте поток, сбросьте давление и только затем устраняйте причину.
Проверка должна подтвердить отсутствие утечек и корректную работу узла при обычном режиме. Способ функционального испытания зависит от среды, типа клапана и системы; не создавайте обратное давление самодельным способом и не разбирайте устройство под давлением. Если клапан должен проходить специальную проверку или иметь пломбу, её выполняет уполномоченный специалист.
Если поток слабый, насос работает иначе или слышен непривычный шум, проверьте, соответствует ли модель напору и направлению монтажа. Возможные причины — неверно выбранный клапан, загрязнение затвора, неподходящее положение либо недостаточное давление для его открытия. Не пытайтесь компенсировать проблему удалением внутренних деталей.
Когда нужен специалист
Установка обратного клапана требует специалиста, если трубопровод горячий или находится под давлением, линия относится к отоплению, питьевому водоснабжению, насосу или общедомовой сети. Профессиональная помощь также нужна при необходимости сварки, нарезания новой резьбы, монтажа фланцев или выполнения испытаний.
Перед началом работ попросите мастера подтвердить тип клапана, совместимость с рабочей средой, направление потока и разрешённую ориентацию. Для систем с требованиями к защите от обратного потока уточните, достаточно ли выбранного устройства и нужно ли его регулярно проверять. Сохраните паспорт изделия и схему расположения узла.
После установки обратного клапана контролируйте соединения и доступные элементы в сроки, указанные изготовителем или регламентом системы. Если клапан не удерживает обратный поток, стучит, пропускает среду или вызывает заметное падение давления, перекройте участок безопасным способом и вызовите специалиста. Возобновляйте работу после устранения причины и повторной проверки.
