Штробление стен выполняют после проверки, несёт ли конструкция нагрузку и не проходят ли внутри кабели, трубы или арматура. Перед штроблением стен сверяют планы, обследуют поверхность и согласуют трассу с проектировщиком и специалистами по коммуникациям. Допустимую глубину и способ работ определяют для конкретной стены, а не по универсальной таблице.
Назначение и ограничения каналов
Штробление стен — устройство узких каналов в кладке или бетоне для прокладки электропроводки и некоторых инженерных систем. Канал уменьшает сечение стены и может повредить арматуру, связи или скрытую коммуникацию. Поэтому трассу и возможность такого решения определяют до начала работ.
Внутренняя перегородка, несущая кладка, железобетонная стена и элемент жёсткости здания имеют разные ограничения. Даже если поверхность выглядит массивной, внутри могут находиться арматурные стержни, закладные детали, анкеры или пустоты. Нельзя определять роль стены только по простукиванию или её видимой толщине.
Для коммуникаций иногда можно выбрать альтернативу: проложить их в коробе, поверхностном канале, подвесной конструкции или дополнительной облицовке. Такой маршрут уменьшает вмешательство в стену, но тоже должен учитывать пожарные требования, влажность помещения, доступ для ремонта и габариты оборудования. Решение сравнивают до нанесения разметки.
Проверка стены и документации
До штробления стен выясняют материал, толщину, состояние кладки и наличие прежних ремонтов. Осматривают трещины, отслоения, следы протечек и места прохода существующих труб или проводов. Если данные о конструкции отсутствуют, назначают обследование, а не выбирают трассу по предположению.
Планы здания и электроснабжения помогают наметить возможные маршруты, но могут быть неполными или устаревшими. До резки уточняют, где проходят кабели, водопровод, отопление, вентиляция, газовые линии и конструктивные связи. При расхождении фактической стены с чертежом работы останавливают до уточнения решения.
Скрытые коммуникации и армирование ищут подходящими детекторами и другими методами обследования. Прибор должен применяться обученным специалистом с учётом его ограничений: показание сканера не всегда позволяет однозначно отличить провод, трубу и металл. При необходимости трассу подтверждают дополнительной проверкой и осмотром обеих сторон стены.
Трасса, глубина и способ работ
Штробление стен начинают с согласованной схемы, в которой отмечены розетки, выключатели, приборы и места соединения. Геометрию маршрута увязывают с конструкцией и правилами монтажа коммуникаций; близость к проёму, углу или перекрытию может быть критичной. Проектировщик также проверяет, не пересекает ли канал перемычку, опорный узел или зону анкеровки.
Допустимые направление, глубина, ширина и шаг каналов зависят от материала, толщины, армирования, назначения стены и местных норм. Одно значение нельзя безопасно применять для всех кирпичных, блочных и железобетонных конструкций. Для несущей стены, тонкой перегородки и стены с неизвестным армированием требуется отдельная оценка.
Нельзя резать или перерезать арматуру, предварительно напряжённые элементы и металлические связи без предусмотренного проектом решения. Повреждение даже одного элемента может снизить несущую способность или устойчивость, а заделка канала раствором не восстановит его работу автоматически. Если инструмент обнаружил металл в планируемой трассе, измените маршрут только после согласования.

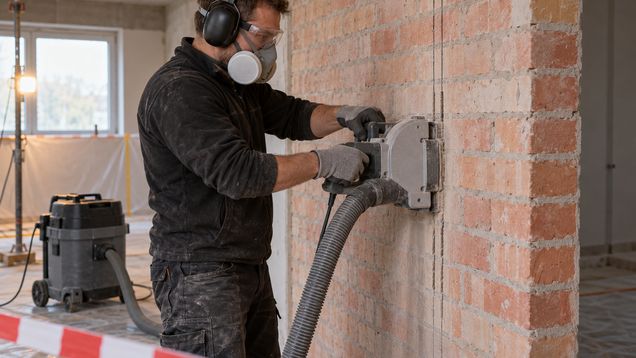

Планирование работ со штроблением стен включает выбор инструмента и способа пылеудаления. Ударная нагрузка способна увеличить трещины в слабой кладке, а сухая резка создаёт мелкую пыль; метод подбирают по состоянию стены и характеристикам материала. Не допускают вибрации и нагрузки, которые могут повредить соседнюю отделку или ослабить стену.
Подготовка коммуникаций и ремонт поверхности
Перед работой трассу переносят на стену, проверяют доступ с обеих сторон и защищают соседние поверхности. Электрическую линию поблизости отключает и проверяет компетентный специалист; выключателя на щите недостаточно, если нет подтверждения безопасной изоляции. При подозрении на газовую трубу или активный провод работы не начинают до точного определения и согласования.
После подготовки канала коммуникации укладывают с предусмотренными креплениями, защитой от влаги и доступом к соединениям. Нельзя замуровывать обслуживаемые стыки, если они должны оставаться доступными по проекту или правилам системы. Радиус изгиба кабеля и условия монтажа труб задаёт изготовитель и схема конкретной установки.
Канал заделывают материалом, совместимым с основанием и последующей отделкой, после проверки положения коммуникации. В наружной стене сохраняют проектную защиту от воды и пара, а в противопожарной перегородке восстанавливают требуемую огнестойкость проходки. Монтажная пена или случайный раствор не заменяют предусмотренную систему заполнения.
После ремонта контролируют целостность отделки и стены, а электрические или трубопроводные системы проверяют по отдельной процедуре. На объекте сохраняют схему фактического маршрута, фотографии скрытых работ и данные о применённых материалах. Эта информация пригодится при дальнейшем ремонте и поиске коммуникаций.
Риски и безопасная организация
Штробление стен не начинают, если неизвестно, является ли стена несущей, где проходят скрытые линии или затронет ли канал арматуру. При обнаружении неожиданной пустоты, металла, кабеля, трубы или свежей трещины работу немедленно прекращают и вызывают соответствующего специалиста. Повреждённую коммуникацию не трогают и не пытаются закрыть до устранения опасности.
При резке бетона и кирпича используют защиту глаз, слуха и дыхания, а пыль собирают у источника исправным пылеудалением. Влажный способ применяют только если он разрешён для выбранного инструмента и безопасен рядом с электрическими системами. Рабочую зону ограждают от жильцов, проходов и падающих фрагментов.
До начала работ уточняют порядок отключения оборудования, удаление строительной пыли и утилизацию отходов. При повреждении электрической линии, запахе газа, дыме, искрении или появлении деформации отходят из зоны и вызывают аварийную службу или ответственного специалиста. Возобновлять работу можно после выяснения причины и проверки стены.
При штроблении стен после отделки проверяют, не затрагиваются ли гидроизоляция, звукоизоляция, противопожарные слои и крепления навесного оборудования. В многоквартирном доме согласуйте конструктивные изменения с владельцем или управляющей организацией и проверьте местные требования. Если безопасный маршрут подтвердить нельзя, коммуникации прокладывают альтернативным способом.
