Фанкойл охлаждает или нагревает комнатный воздух, пропуская его через теплообменник с водяным контуром. До монтажа проверяют расчётную нагрузку, место для труб и сервисного доступа, предусматривают отвод конденсата и согласуют блок с системой управления и источником холода или тепла. Режим задают по руководству.
Как работает водяной внутренний блок
Фанкойл прогоняет комнатный воздух через теплообменник, по которому циркулирует охлаждённая или нагретая вода. Вентилятор распределяет обработанный воздух по помещению, а температуру теплоносителя задаёт внешний источник холода или тепла. Такая система отличается от бытового сплит-кондиционера, где холод вырабатывает холодильный контур внутри самого блока.
Исполнение с двумя трубами использует один теплообменный контур, а четырёхтрубное обычно имеет отдельные контуры нагрева и охлаждения. Конкретная схема зависит от проекта, арматуры и модели оборудования. До монтажа сверяют направление подачи и обратки, требуемые параметры воды и способ переключения режимов.
При выборе мощности учитывают теплопритоки, площадь остекления, людей, оборудование и реальные условия работы источника. Паспортный максимум не гарантирует нужную температуру при любой воде и скорости вентилятора. Расчёт и характеристики подбирают для режима, который будет использоваться большую часть времени.
Выбор места и ориентации корпуса
Блок размещают так, чтобы он мог свободно забирать комнатный воздух и направлять поток без постоянного обдува людей. Оценивают расстояние до стен, потолка, мебели и штор, а также доступ к фильтру, панели управления и поддону. Допустимые горизонтальные и вертикальные положения задаёт изготовитель.
До крепления проверяют массу оборудования с водой, тип основания и разрешённый крепёж. Подвесы и опоры должны удерживать агрегат без перекоса, а трубопроводы и воздуховоды не должны передавать свою нагрузку на корпус. Для снижения шума применяют предусмотренные виброизолирующие элементы и проверяют, не касается ли блок облицовки.
Оставляют пространство для снятия лицевой панели и извлечения фильтра без демонтажа потолка или мебели. Если оборудование скрывается в коробе, заранее проектируют сервисный люк и доступ к вентилю, электрическим клеммам и дренажу. Не размещают несъёмные конструкции перед воздухозабором и выпускной решёткой.

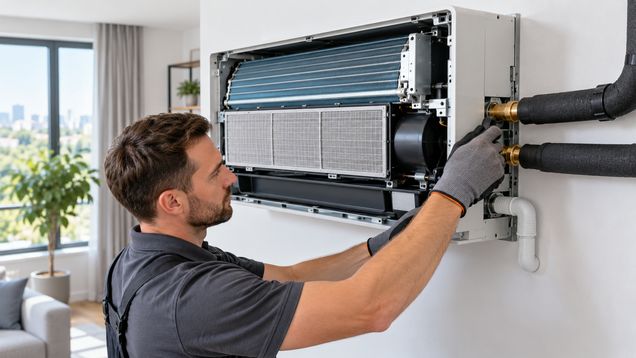

Подводка воды и запорная арматура
Подводящие и обратные трубы проводят по схеме, указанной для конкретного теплообменника. Размер соединений, допустимые температуры, давление и расход сверяют с паспортом и расчётом сети. Перед установкой арматуры определяют, где разместить запорные краны, фильтр, воздухоотводчик и балансировочный элемент, если они требуются проектом.
При затяжке резьбовых соединений удерживают ответный патрубок инструментом, чтобы не провернуть внутреннюю трубку или коллектор. Трубопроводы закрепляют независимо от корпуса, оставляя возможность снять панель и обслужить соединения. Материал уплотнения выбирают по типу резьбы, теплоносителю и разрешённому диапазону температур.
Для регулирования расхода используют арматуру, подобранную для гидравлического сопротивления системы. Если несколько внутренних блоков работают от общего контура, потоки балансируют по проектным значениям, а не открывают все вентили наугад. Перед теплоизоляцией соединения проверяют на течь под рабочим давлением.
Поддон и отвод конденсата
В режиме охлаждения на холодном теплообменнике может образовываться конденсат, который собирается в поддоне. Сливную линию прокладывают к разрешённой точке отвода, поддерживая уклон и конфигурацию сифона по руководству оборудования. Нельзя допускать пережатия шланга, обратного уклона и контакта трубки с острыми кромками.
До закрытия потолка проверяют поддон и дренаж, пропуская воду способом, разрешённым изготовителем. Убеждаются, что соединения сухие, вода уходит без подпора, а при наличии дренажного насоса срабатывает поплавковый выключатель. Питание такого насоса не отключают отдельно, если схема требует постоянного включения в рабочем режиме.
При риске замерзания не оставляют заполненный теплообменник в неотапливаемой зоне без предусмотренной защиты. Способ сезонной остановки — слив, поддержание температуры или разрешённый незамерзающий теплоноситель — выбирают по проекту и паспорту. Самостоятельно добавлять антифриз в общий контур без проверки совместимости нельзя.
Электропитание и управление
Перед подключением сверяют напряжение, защиту, способ заземления и схему клемм по табличке и электрической документации. Электропитание отключают до работ; сетевые подключения выполняет квалифицированный специалист. Кабели прокладывают так, чтобы их не зажимало корпусом и чтобы они не касались горячих или подвижных частей.
Команду на вентилятор, клапан и термостат подключают к предусмотренным разъёмам, не объединяя клеммы по аналогии с другой моделью. Сверяют тип управляющего сигнала, количество скоростей, наличие платы и совместимость с центральной автоматикой здания. Если используются отдельные датчики или пульт, проверяют их положение и порядок настройки.
После соединения проверяют фиксацию разъёмов, защитную крышку и свободный доступ к выключателю. Управляющий кабель не должен попадать в зону отвода конденсата или мешать извлечению фильтра. Маркировку проводов сохраняют, чтобы при ремонте не определять назначение клемм повторно.
Пуск и проверка режимов
Фанкойл запускают после заполнения контура, удаления воздуха и подтверждения отсутствия течей. Сначала проверяют работу вентилятора на предусмотренных скоростях, затем — нагрев и охлаждение в тех режимах, которые поддерживает система. Слышимый стук, вибрация, запах перегретой изоляции или вода под корпусом требуют остановки и проверки до обычной эксплуатации.
На пуске измеряют температуру входящей и обратной воды и оценивают фактический расход, если такая проверка предусмотрена проектом. Сверяют, что клапан открывается по команде, вентилятор изменяет скорость, а конденсат уходит без переполнения поддона. Настройки фиксируют вместе с положением арматуры и режимом контроллера.
Если помещение остывает или перегревается, проверяют фильтр, расход теплоносителя, настройку клапана и направление воздушного потока. Не компенсируют гидравлическую проблему постоянным переводом вентилятора на максимальную скорость. Для нескольких комнат повторно проверяют баланс контуров и соответствие датчика обслуживаемой зоне.
Доступ к фильтру и обслуживание
Перед передачей системы жильцам показывают, как отключить питание и открыть сервисную панель. Интервал очистки фильтра определяют по паспорту и загрязнённости помещения, а не только по календарю. Слишком плотная пыль увеличивает сопротивление воздуху и снижает теплообмен.
При плановом осмотре очищают фильтр и доступные части поддона способом, разрешённым для материалов корпуса. Проверяют дренажную линию, изоляцию труб, электрические соединения и отсутствие вибрации. Не направляют воду на мотор, плату и датчики, если такой метод не указан изготовителем.
Перед сезонным переключением проверяют, что система переведена в предусмотренный режим и запорная арматура стоит в рабочем положении. Если блок долго не использовался, мастер осматривает поддон, клапаны и теплообменник. Фанкойл повторно запускают в штатном режиме и проверяют отвод конденсата. Доступ к фильтрам и сливу сохраняют свободным на весь срок эксплуатации.
