План демонтажа помогает определить, какие перегородки, отделочные слои и встроенные элементы предстоит убрать при ремонте, и согласовать порядок работ. План по демонтажу составляют после обследования помещения: несущие конструкции, скрытые сети и неизвестные материалы нельзя назначать к разборке по одному визуальному осмотру.
Что показывает схема

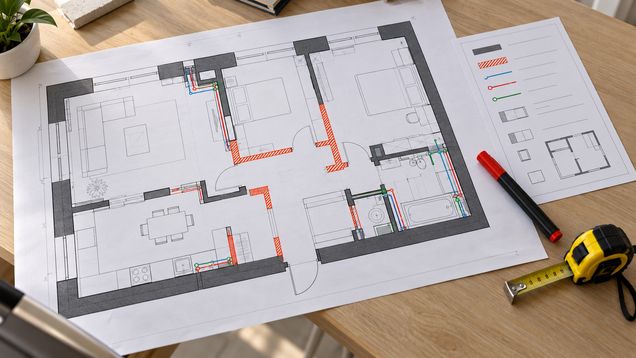

План демонтажа показывает существующее помещение и элементы, которые проект предусматривает убрать. На нём различают сохраняемые стены, участки разборки, дверные блоки, отделку и встроенное оборудование. Для будущих перегородок, проёмов или новых инженерных трасс используют отдельный слой или лист, чтобы исполнитель не принял проектное решение за существующее состояние.
Схема показывает объём изменений, но не заменяет конструктивное решение, проект производства работ или согласования, если они требуются. Их необходимость зависит от здания, состава работ и местных правил. При затрагивании конструкций, общедомовых сетей или фасада заранее выясни, кто оценивает решение и какие согласования нужны.
План демонтажа нужен собственнику, проектировщику и бригаде, чтобы одинаково понимать границы работ. Он помогает посчитать вывоз, защитить остающиеся поверхности и не снять то, что должно остаться. Для косметического ремонта может хватить схемы с легендой; сложность определяют проектировщик и подрядчик.
Обследование до нанесения обозначений
До черчения пройди помещение и запиши его фактическое состояние. Сверь размеры и толщины стен, положение дверей, окон, шахт, коробов, ниш и стационарного оборудования. Сними общие и крупные планы, чтобы зафиксировать примыкания, трещины, перепады и препятствия, которые не видны на старом плане.
Сопоставь обмеры с доступной проектной документацией, но не считай старый чертёж подтверждением того, что находится за отделкой сейчас. Если конструкция закрыта, обозначь участок как требующий проверки и укажи, каким обследованием можно снять неопределённость. Не назначай стену к удалению только по материалу, толщине, звуку при простукивании или тому, что похожая перегородка есть в соседней квартире.
До решения о разборке стен, перемычек, колонн, балок, плит и других элементов, которые могут нести нагрузку, требуется оценка специалиста по конструкциям. Несущая функция иногда неочевидна по плану или внешнему виду. Нужны обследование, расчёт и проектное решение, если их требуют состояние здания и характер изменения; схема демонтажа не должна самостоятельно подменять такую оценку.
Зафиксируй состояние соседних поверхностей и общих зон, если разборка может на них повлиять. Отметь общие стены, перекрытия, проходы и места выноса. При трещинах, намокании, оголённой арматуре или нестабильной кладке передай эти сведения специалисту для осмотра.
Как обозначить удаляемые элементы
Выбери масштаб, при котором различимы линии и надписи, и добавь легенду. Удаляемые участки можно выделить отдельным цветом, штриховкой или типом линии, но значение каждого знака должно быть расшифровано. Не полагайся только на цвет: при чёрно-белой печати сохраняй различие штриховкой или подписью.
Разделяй полную разборку конструкции и снятие отдельного слоя. Например, удаление плитки, штукатурки или покрытия пола не означает, что нужно разбирать основание под ними. Подписывай точные границы снятия: до угла, до проёма, до заданной отметки или по указанной поверхности. Если границу определят после вскрытия, так и укажи, что объём уточняется по результату обследования.
Для каждого элемента внеси наименование, местоположение и подтверждённый объём. Для перегородки укажи привязки; для двери — что снимают, включая коробку и фурнитуру, если это важно; для встроенного шкафа — снимают ли корпус, крепления и облицовку. Не указывай состав материалов или способ работ без проверки.
Если лист содержит несколько помещений, пронумеруй их одинаково на плане, ведомости и фотографиях. В перечне укажи номер элемента, описание, количество или протяжённость и примечание о сохранении смежных частей. Отметь детали для повторного монтажа, хранения или утилизации по согласованному порядку.
Коммуникации и неизвестные материалы
Нанеси видимые розетки, выключатели, щиты, трубы, радиаторы, вентиляционные решётки и точки подключения оборудования. Отметь, какие линии остаются в работе, какие отключаются, кем и в какой момент. Скрытые сети показывай только по проверенным схемам или результатам обследования; предположительное положение обозначай как неизвестное, а не как точную трассу.
До работ ответственные специалисты должны определить порядок отключения электричества, воды, газа, отопления и других сетей, которые попадают в зону разборки. Если линию необходимо сохранить, её защищают или переносят по согласованному решению. Не разрешай бригаде перерезать трубу или кабель по догадке: уточни владельца сети, точку отключения и способ проверки отсутствия напряжения или подачи.
В старых зданиях некоторые покрытия, изоляция и листовые материалы могут содержать опасные компоненты. Если состав неизвестен, а материал предстоит разрушать, внеси участок в список для проверки и до результата не включай его в обычную разборку. При подозрении на асбест или другой опасный материал прекрати воздействие и привлеки компетентных специалистов, которые определят обследование, меры защиты, удаление и обращение с отходами по действующим местным требованиям.
Для временных заглушек и защитных экранов укажи ответственного и момент установки. Подпиши, кто подтверждает отключение сети и готовность зоны к разборке.
Последовательность и защита помещения
Последовательность разборки указывай только в объёме, который подтверждён проектировщиком или ответственным подрядчиком. Не задавай по схеме способ разрушения несущего элемента, временное крепление или порядок снятия частей перекрытия. Если безопасная последовательность зависит от фактического состояния конструкции, её определяют после обследования и до выхода бригады на участок.
На плане или в инструкции укажи сохраняемые проходы, защиту пола и отделки, место временного складирования и маршрут выноса. Не загромождай пути выхода, лестницы и общие зоны. Для пыльных работ согласуй отделение рабочей зоны и защиту вентиляционных отверстий.
Не складывай тяжёлые материалы на перекрытии без оценки допустимой нагрузки. При падении фрагментов, работе на высоте или открытых проёмах нужны меры ограждения и контроля доступа. Заранее определи с подрядчиком, кто ограничит опасные зоны и проверит их перед началом работ.
До разборки реши, что сохраняют или используют повторно. Укажи, кто отключает и снимает оборудование, как маркируют детали и где хранят. Предметы, для которых нужны отключение или специальная оснастка, не включай в обычный перечень снятия.
Комплект листов и порядок согласования
В основной штамп внеси адрес или обозначение объекта, название помещения, дату обследования, автора и номер версии. Укажи единицы, масштаб, ориентацию и условные обозначения. При большом количестве деталей добавь увеличенный фрагмент, ведомость элементов и фотографии с номерами, связанными с планом.
Отделяй подтверждённые данные от условий для проверки. Например: «границу отделки уточнить после вскрытия», «отключение подтвердить электрику», «перегородку демонтировать после сверки с конструктивным решением». Не оставляй пометок «снести всё» или «убрать стену» без точных границ.
К плану демонтажа приложи только те документы и фотографии, на которые он ссылается. Проверь, что нумерация помещений совпадает, а детали на увеличенном виде расположены так же, как на основном листе. Передай схему собственнику, проектировщику и подрядчику на согласование, а спорные решения зафиксируй письменно до заказа работ и материалов.
После согласования пометь устаревшие версии как отменённые. Неизвестная сеть, скрытый дефект или изменение объёма работ требуют пересмотра листа, если влияют на границы разборки или безопасность. Датируй новую редакцию и передай её всем исполнителям.
Проверка перед началом работ
План демонтажа перед выходом бригады сверь с помещением и обсуди с исполнителями каждую зону. Проверь, что оставляемые конструкции, сети и оборудование выделены так же ясно, как удаляемые. В комплекте укажи контакты ответственных, порядок отключения сетей, нужные обследования и решения, которые пока нельзя выполнять.
План по демонтажу действует только для указанного объёма и версии. Если обследование выявило изменения стен, сетей или состава работ, обнови границы и примечания, затем повторно согласуй лист.
Передавай бригаде актуальные чертежи вместе с планом демонтажа, чтобы на объекте использовали один состав решений.
