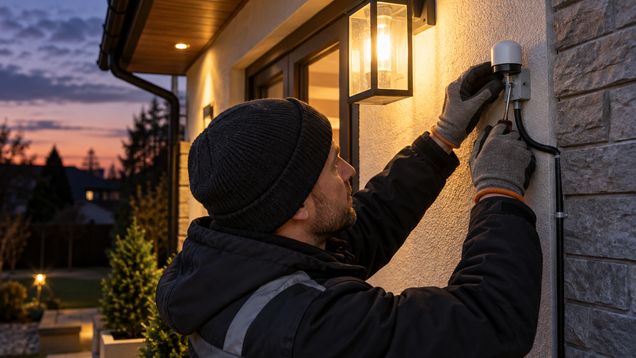

Подключение фотореле позволяет автоматически включать освещение при снижении уровня естественного света, но схема зависит от модели и нагрузки. До монтажа уточните тип датчика, совместимость оборудования, место установки и защиту корпуса от погоды. Перед подключением фотореле к сетевой проводке пригласите квалифицированного электрика.
Поймите, как устроена система
Подключение фотореле зависит от его типа: устройство может включать нагрузку напрямую или передавать сигнал отдельному контроллеру или реле. Внешне схемы могут выглядеть похоже, но отличаются способом подключения и допустимой нагрузкой. Сначала найдите точное название устройства и его инструкцию.
Определите, что будет управляться: один светильник, группа ламп, наружное освещение или система с несколькими зонами. Составьте перечень источников света и их блоков питания. Для светодиодных драйверов, электронных пусковых устройств и нескольких приборов важно проверить не только суммарную мощность, но и тип нагрузки, допустимый для конкретного фотореле.
План подключения фотореле составляют по документации устройства и существующей схеме освещения. Проверьте напряжение питания, число цепей, наличие нейтрали и возможность использовать имеющийся выключатель или контроллер. Не делайте вывод о совместимости только по числу проводов, цвету изоляции или похожему корпусу.
Подключение фотореле к нагрузке зависит от типа устройства: одни датчики передают низковольтный сигнал управляющему модулю, другие коммутируют нагрузку сами. Подключать светильник прямо к выходу можно лишь тогда, когда это допускают схема и характеристики модели. При превышении ограничений может повредиться фотореле, драйвер или проводка.
Выберите место для датчика
Установите чувствительную часть там, где она получает представление о естественном свете, который должен запускать систему. Избегайте направления на управляемый светильник, яркую вывеску или отражающую поверхность: собственный свет может повлиять на показания. Точное положение выбирайте с учётом инструкции конкретного устройства и реальных условий на объекте.
Для улицы выберите модель и монтажную коробку, рассчитанные на дождь, пыль, перепады температуры и прямое солнце в месте установки. Защитите ввод кабеля и уплотнения, не перекрывая отверстия, предусмотренные конструкцией корпуса. Для помещения подходит не всякий наружный датчик и наоборот: проверьте область применения изделия.
Проверьте, нет ли рядом деревьев, навесов или подвижных предметов, которые будут регулярно затенять датчик. Учтите сезонные изменения освещения и отражение от стен или снега. Перед окончательным креплением полезно временно приложить корпус к выбранному месту и оценить, какие источники света попадают в его поле.
Убедитесь, что к корпусу останется доступ для настройки, очистки окна датчика и замены устройства. Не размещайте его за стеклом, если это не разрешено изготовителем: стекло меняет свет, который доходит до сенсора. Для нескольких датчиков проверьте, что они не затеняют и не освещают друг друга.
Проверьте цепь и безопасность работ
До монтажа выясните, как питается существующий светильник и где расположены автоматический выключатель, распределительная коробка и возможный управляющий модуль. Не сверлите стену или потолок, пока не проверены скрытые кабели и трубы. Если маркировки нет или схема неизвестна, сначала закажите обследование.
В стационарной осветительной цепи может присутствовать сетевое напряжение даже тогда, когда небольшой датчик или его выход работает на низком напряжении. Отключить выключатель на стене недостаточно, если нужно работать с проводами: цепь обесточивают на щите и проверяют прибором. Такие работы поручают электрику, если человек не умеет безопасно отключить и проверить цепь.
Перед подключением фотореле электрик сопоставляет маркировку проводов и клемм со схемой именно этой модели. Цвет изоляции в старой или переделанной проводке не всегда надёжен, поэтому нельзя подключать жилы наугад. Не соединяйте неизвестные провода и не оставляйте скрутки без подходящих соединителей и закрытой коробки.
Если нагрузка не подходит по характеристикам, специалист подбирает совместимое реле или управляющий модуль и проверяет всю цепь. Нельзя компенсировать это установкой нескольких фотореле подряд или случайной заменой автомата. Защита линии, кабель, коммутация и нагрузка должны рассматриваться как единая система.
Установите и настройте оборудование
К подключению фотореле и монтажу корпуса переходят после согласования схемы и проверки основания. Корпус закрепляют штатным способом; направление чувствительного окна и ввод кабеля должны соответствовать инструкции. При наружной установке проверьте уплотнение и отвод воды.
Электрическую часть подключают по схеме производителя, не смешивая вход питания, управляющий сигнал и выход на нагрузку. Если используются контроллер, контактор или отдельное реле, убедитесь, что каждому отведено предусмотренное место и сохраняется доступ для обслуживания. Не закрывайте коробку до проверки соединений и установки крышек.
Если модель позволяет задавать порог срабатывания, задержку или режим тестирования, настройте их по инструкции. Слишком короткая задержка может приводить к частому включению при облаках, фарах или кратковременной тени. Выберите такой режим, который подходит сценарию освещения, а не ориентируйтесь на чужую настройку.
После установки проверьте, включается ли система в тестовом режиме и корректно ли датчик возвращается к обычной работе. Для проверки естественного порога используйте предусмотренный производителем способ, не закрывайте окно фотореле надолго и не создавайте опасное затемнение на лестнице или въезде. Убедитесь, что ручное управление и таймеры работают согласованно, если они установлены.
Проверьте работу в обычных условиях
Наблюдайте за освещением в сумерках и при ярком дневном свете. Проверьте, что светильники включаются и выключаются в ожидаемых условиях, не мигают и не запускаются повторно из-за света от собственной лампы. При циклической работе сначала проверьте место датчика, его направление и настройки по инструкции.
Если фотореле не реагирует, не открывайте коробку под напряжением и не меняйте провода самостоятельно. Электрик проверит питание, соединения, настройки, допустимую нагрузку и совместимость управляющих компонентов. После ремонта закройте корпус и восстановите герметичность в соответствии с требованиями производителя.
Периодически очищайте окно датчика от пыли и загрязнений, осматривайте корпус, уплотнители и кабельный ввод. При повреждении корпуса или следах влаги отключите систему до проверки специалистом. Настройки сезонного освещения меняйте в пределах предусмотренных режимов, не вмешиваясь в стационарную проводку.
Подключение фотореле считается завершённым, когда устройство управляет нужной группой светильников по ожидаемому уровню света, а корпус и соединения безопасно закрыты. Сохраните модель датчика, его схему и сведения о совместимых нагрузках рядом с документацией на освещение. При изменении светильников или добавлении новых приборов повторно проверьте допустимость нагрузки.
