Модуль упругости бетона показывает, насколько материал деформируется под нагрузкой и насколько возвращается к исходной форме после её снятия. Для расчёта берут значение модуля упругости бетона, определённое по принятой методике; по одной марке прочности и условиям эксплуатации его надёжно не установить.
Что показывает показатель жёсткости
Модуль упругости бетона описывает, как меняется деформация материала при изменении нагрузки в заданном диапазоне. В упрощённой записи E = Δσ / Δε: напряжение делят на соответствующую относительную деформацию. Поскольку деформация безразмерна, модуль выражают в тех же единицах, что и напряжение, обычно в МПа или ГПа.
Чем выше значение, тем меньше упругая деформация при одинаковом напряжении. Это не означает, что бетон становится прочнее во всех отношениях: модуль характеризует жёсткость, а прочность — сопротивление разрушению. Эти параметры связаны, но отвечают на разные вопросы и не заменяют друг друга при подборе состава или проверке конструкции.
Почему у бетона нет одного универсального значения
Бетон нельзя считать идеально линейным упругим телом. Его диаграмма «напряжение — деформация» обычно искривляется, а после первого нагружения часть деформации может не исчезнуть полностью. Поэтому в протоколах указывают не отвлечённую постоянную, а модуль, полученный по конкретной методике: касательный к участку диаграммы или секущий (хордовый) между выбранными точками.
Сравнивая результаты, проверяют, какой именно вид показателя определяли, при какой нагрузке и на каком этапе испытания. Два числа с одинаковой единицей измерения могут быть несопоставимы, если одно получено как статический секущий модуль, а другое — как динамическая оценка. Для проекта важно значение, соответствующее принятому стандарту и расчётной модели.
На результат влияет весь состав, а не только цементное тесто. Заполнитель занимает значительную часть объёма и участвует в передаче нагрузки; его собственная жёсткость, форма зёрен, количество и сцепление с цементным камнем меняют поведение композита. Поэтому модуль упругости тяжёлого бетона зависит от вида и доли крупного заполнителя, а бетоны одной прочности, но с разным заполнителем могут заметно различаться по деформативности.
Имеют значение водоцементное отношение, плотность и пористость, качество уплотнения и твердения, возраст образца, влажность при испытании и температурная история. С ростом прочности модуль часто увеличивается, однако универсальной пропорции для любой смеси нет. Табличная зависимость даёт ориентир только в пределах условий, для которых её вывели; для ответственной конструкции расчётное значение подтверждают данными проекта или испытаний.
Как проводят статическое испытание

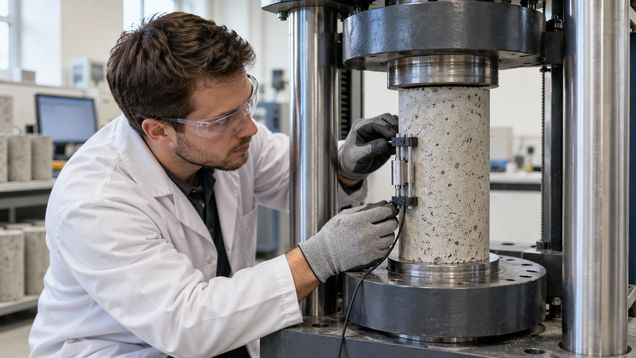

Для статического определения подготовленный образец — обычно цилиндр или призма — устанавливают в пресс и сжимают по заданной программе. Измерительная рамка, тензодатчики или иной прибор фиксируют укорочение рабочей базы; одновременно записывают нагрузку. По нагрузке находят напряжение, по изменению длины — относительную деформацию, после чего выбирают предусмотренный методикой участок диаграммы.
Модуль упругости бетона в таком испытании зависит не только от самого материала. На воспроизводимость влияют размеры и форма образца, ровность торцов, центровка в прессе, длина измерительной базы, скорость нагружения и состояние поверхности. В протоколе фиксируют условия подготовки и выдерживания образцов: пересушенный и насыщенный влагой материал могут дать разные результаты.
Поэтому нельзя напрямую переносить значение с произвольного кубика на конструкцию или сравнивать результаты, полученные на образцах разной формы и при разных режимах. Для обследования существующего здания отбирают керны либо применяют неразрушающие методы по принятой процедуре; места отбора, повреждения и состояние бетона учитывают отдельно. Само число не заменяет описание испытания.
Статический и динамический методы
Статический метод регистрирует деформацию образца под постепенно приложенной нагрузкой. Динамические методы оценивают отклик на колебания или распространение упругих волн; к ним относят резонансные испытания, а ультразвуковой контроль используют для оценки свойств и однородности материала. Они позволяют исследовать образец или конструкцию иначе, но измеряемая величина и условия отличаются от статического сжатия.
Динамическое значение нередко выше статического, однако постоянный коэффициент пересчёта нельзя назначать без обоснования: связь зависит от состава, влажности, возраста и состояния бетона. При сопоставлении результатов нужна корреляция, установленная для конкретного материала и методики. При обследовании ультразвуком полезнее оценивать разброс и изменения по участкам, а вывод о расчётной жёсткости подтверждать подходящими испытаниями.
Как показатель связан с деформациями конструкции
В расчёте этот параметр помогает оценить упругие перемещения элементов под нагрузкой. При прочих равных более жёсткий материал меньше укорачивается или прогибается от кратковременного усилия, но итоговое поведение зависит также от размеров и формы элемента, армирования, опор, трещин и распределения нагрузки. Модуль упругости бетона нужен расчётчику как одна из исходных характеристик, а не как самостоятельный прогноз прогиба.
Под длительной нагрузкой деформация продолжает нарастать из-за ползучести — медленного изменения структуры при почти постоянном напряжении. Усадка возникает при изменении влажности и гидратации и может развиваться даже без внешней нагрузки; температурные перепады вызывают отдельные перемещения. Эти явления нельзя свести к одному модулю: в расчёте их учитывают раздельно, с учётом возраста бетона, влажности, ухода и продолжительности воздействия.
Пользуясь модулем упругости бетона для оценки элемента, специалист проверяет, какое значение заложено в расчёт и относится ли оно к заданному возрасту и составу. Если фактическая смесь отличается, есть длительная нагрузка или выявлены трещины, простая подстановка усреднённой цифры может исказить прогноз. Для уже построенной конструкции важны также схема армирования и результаты обследования.
Что учитывать в проекте и при обследовании
Исходное значение выбирают по проектной документации, применимым нормам и характеристикам поставляемого бетона. При необходимости его получают испытанием образцов, изготовленных или отобранных по установленной процедуре, с фиксацией возраста и условий хранения. Принятое значение, метод определения и происхождение данных должны быть понятны тому, кто выполняет расчёт.
При сравнении двух смесей следует сверять не только класс прочности, но и заполнители, плотность, возраст, влажность образцов, способ испытания и диапазон нагрузок. При модуле упругости бетона, принятом для конкретного расчёта, может измениться оценка прогиба, но это не отменяет проверки трещиностойкости, длительных деформаций и требований к эксплуатации. Для лёгких, высокопрочных и специальных составов особенно важно пользоваться моделью, подходящей к их свойствам.
Если есть сомнения в чрезмерном прогибе, раскрытии трещин или работе перекрытия под постоянной нагрузкой, зафиксируй размеры дефекта и условия его появления и передай данные инженеру-конструктору. Он проверит документацию, схему элемента и, если требуется, назначит обследование или лабораторные испытания. Самостоятельно выбирать «нормальный» модуль по таблице для оценки безопасности несущей конструкции не следует.
