Профильная труба с квадратным или прямоугольным сечением применяется в каркасах и опорах, но одной ширины профиля для оценки недостаточно. При подборе профильной трубы учитывают толщину стенки, марку стали, длину пролёта, схему крепления и условия эксплуатации; несущую способность определяют расчётом.
Что называют профильной трубой
Профильная труба — полое стальное изделие с квадратным, прямоугольным или другим замкнутым сечением. Её используют как стойку, балку, элемент фермы, рамы и других конструкций, если профиль соответствует расчёту. Такое изделие отличается от круглой трубы формой стенок и расположением металла относительно нагрузок.
В продаже встречаются холоднодеформированные сварные профили и другие виды полых стальных сечений. Конкретный способ изготовления влияет на углы, геометрию, допуски и характеристики стали вокруг шва. Назначение, технологию и стандарт поставки проверяйте в паспорте изделия, а не определяйте только по виду торца.
У профильной трубы указывают наружные размеры сторон, номинальную толщину стенки, длину и марку стали. На расчёт также влияют радиусы углов, прямолинейность, положение шва и допустимые производственные отклонения. Номинальный размер не всегда равен фактическому замеру в любой точке, поэтому при ответственных работах сверяют требования стандарта и данные поставщика.
Как выбрать сечение и толщину
Профильную трубу подбирают по схеме работы элемента: стойка, балка, распорка и ферменный пояс испытывают разные усилия. Проектировщик учитывает длину и условия опирания, сжатие, изгиб, кручение, устойчивость, локальную потерю формы стенок и работу соединений. Даже близкие по внешнему размеру изделия могут иметь разную расчётную несущую способность.
Толщину стенки нельзя выбирать по универсальной таблице без данных о нагрузке и пролёте. Увеличение размера профиля или толщины может повысить массу, но не устраняет недостаточную опору, неверное соединение или потерю устойчивости. Для несущей конструкции нужны расчёт, чертёж узлов и требования к стали, включая предусмотренные проектом коэффициенты и условия работы.
Сравнивайте характеристики всего сечения, а не только сторону и толщину. Для прямоугольного профиля направление установки может менять жёсткость при изгибе; положение полой детали задают на чертеже. Не поворачивайте балку или стойку при монтаже, если из-за этого меняется расчётная ориентация.
Профильная труба для навесов, ограждений, ворот, теплиц и мебели тоже требует подбора по условиям эксплуатации. Учитывают ветер, снег, собственный вес, крепление к основанию, возможные удары и коррозионную среду. Профиль, подходящий для лёгкой декоративной рамы, нельзя автоматически применять как балку перекрытия или колонну.
Марка стали и документы
Марка стали задаёт механические свойства и требования к контролю, а стандарт производства — геометрию, допуски и порядок поставки. При покупке запросите сертификат или паспорт партии с указанием марки, стандарта, размеров и толщины. Для сварных конструкций заранее проверьте совместимость стали с предусмотренной технологией сварки.
Сверьте маркировку на связке или упаковке с документами и ведомостью проекта. Если сталь закупается для ответственной конструкции, сохраните данные о плавке или партии и не смешивайте изделия с разными характеристиками без согласования. При отсутствии документов не присваивайте материалу марку по магниту, цвету искры или внешнему сходству.

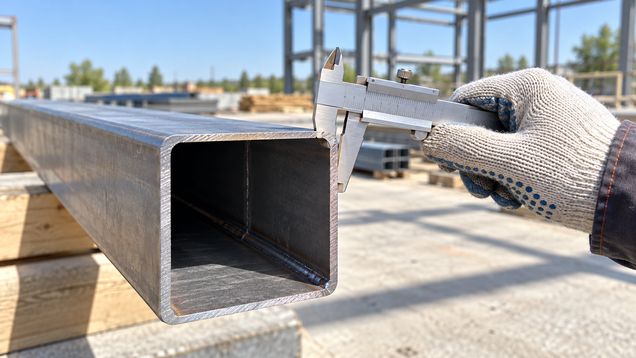

Измерьте ширину сторон, толщину стенки и длину подходящим инструментом, учитывая допуски стандарта. Осмотрите торцы, углы и продольный сварной шов на заметные дефекты, сильную деформацию, трещины, расслоение и коррозионные повреждения. Расхождение между заказанной и фактической толщиной передайте поставщику или техническому специалисту до монтажа.
Соединения и обработка
Узлы проектируют вместе с элементом: проверяют длину опирания, расположение крепежа, размеры фасонок и доступ к сварке или болтовому соединению. Нельзя считать, что прочная труба автоматически обеспечит прочный каркас, если шов, болт или основание подобраны неверно. На чертежах фиксируют положение элемента, количество креплений и последовательность сборки.
Сварку выполняют по технологии, подходящей для марки стали, толщины стенки и положения шва. Слишком большой тепловой ввод может вызвать прожог тонкой стенки или деформацию профиля, а неполный шов не передаст расчётное усилие. Для несущих узлов качество сварки и требования к исполнителю задают проект и применимые нормы.
При сверлении, резке и сварке соблюдайте безопасную организацию горячих работ, защиту глаз и кожи, удаление искр и контроль окружающих горючих материалов. После обработки уберите заусенцы и металлическую стружку, проверьте кромки и восстановите защитное покрытие по согласованной системе. Не закрывайте внутреннюю полость герметиком или накладкой, если это мешает предусмотренному отводу влаги либо контролю.
Профили из стали подвержены коррозии при повреждении покрытия и длительном контакте с влагой. Антикоррозионную систему выбирают по условиям эксплуатации, совместимости с грунтом и финишным слоем, подготовке поверхности и типу соединений. Места реза, отверстия, сварные зоны и скрытые полости требуют отдельного решения в соответствии с проектом и инструкцией материалов.
Доставка и монтаж
При перевозке зафиксируйте связки от смещения и защитите длинные элементы от прогиба и ударов. Храните профиль на ровных подкладках, отделив металл от грунта и стоячей воды; не допускайте повреждения покрытия и смешения партий. Длинномерные изделия перемещают подходящей техникой с заранее определёнными точками строповки.
Перед установкой проверьте основание, отметки, расстояния между опорами и готовность монтажных узлов. Во время сборки контролируйте положение профиля, вертикальность стоек, прямолинейность балок и затяжку предусмотренного крепежа. Не компенсируйте несовпадение отверстий самовольным нагревом, расширением или подрезкой без проверки решения.
Профильную трубу используют в составе каркаса только по проектной ориентации и схеме соединений. Если деталь не подходит к узлу, сначала сверяют марку, сечение, отверстия и геометрию соседних элементов. Замена профиля на похожий по размеру может изменить жёсткость и работу конструкции.
После сборки проверьте наличие всех предусмотренных креплений, качество соединений и состояние защитного слоя. Скрытые узлы сфотографируйте до облицовки, а исполнительные документы дополните сертификатами и сведениями о фактических изменениях. Замечания по геометрии, сварке или коррозии устраняют до передачи конструкции в эксплуатацию.
Защита и обслуживание
Для наружных конструкций осматривайте покрытие после монтажа, перемещения оборудования и сезонных воздействий. Сколы, отслоение краски, трещины защитного слоя и следы постоянной влаги следует устранять после оценки основания и причины повреждения. Периодичность осмотра зависит от среды и требований проекта.
При расчёте открытых каркасов учитывают не только нагрузку на поперечное сечение, но и устойчивость всей конструкции, закрепление концов и пространственные связи. Если элемент начал заметно прогибаться, качаться или деформировался после удара, ограничьте доступ к опасной зоне и вызовите специалиста. Не пытайтесь усилить несущий узел накладками без расчётного решения.
Перед заказом подготовьте спецификацию с размером сечения, толщиной стенки, маркой стали, стандартом, длиной и требованиями к покрытию. Согласуйте узлы опирания, соединения и контроль размеров до изготовления и поставки. Профильная труба применяется в конструкции только при подтверждённых расчётом характеристиках и документах на фактическую партию.
