Нагель деревянный — цилиндрический стержень из древесины, которым связывают элементы стены и ограничивают их горизонтальное смещение. Размер нагеля — деревянного соединительного элемента — назначают по проекту: учитывают диаметр отверстия, сечение бруса или бревна, влажность и необходимость усадки сруба.
Назначение и устройство деревянного нагеля

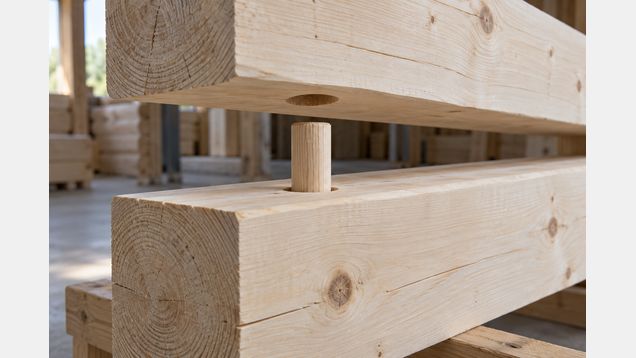

Нагель деревянный — гладкий стержень круглого сечения, устанавливаемый в подготовленное отверстие соединяемых деревянных деталей. В стене сруба его используют, чтобы удерживать венцы от бокового смещения и сохранять заданное положение элементов. Нагрузка в таком соединении передаётся через контакт нагеля со стенками отверстия и сопротивление древесины смятию.
Диаметр нагеля — деревянного стержня — не выбирают отдельно от соединения. В проекте задают форму и размеры детали, положение отверстий, глубину их сверления и расстояния до кромок; эти параметры связаны между собой. Один и тот же стержень может подходить для одного узла и оказаться слишком тонким, коротким или свободным для другого.
В отличие от шурупа нагель не имеет резьбы и не вкручивается в древесину. Его также не следует путать с распорным дюбелем для кирпича или бетона: у них другое назначение и принцип работы. Слово «нагель» применяют к стержневым соединительным элементам разных материалов, поэтому при заказе уточняйте, что нужен именно деревянный цилиндрический элемент.
Нагель помогает удерживать соединённые детали от сдвига, но не заменяет угловую врубку, чашу, проектные крепления или расчёт узла. Для стен, внутренних перегородок, перекрытий и стыков требования различаются. Сначала определяют тип соединения и усилия, которые должен передать узел, и только затем подбирают элемент.
Размеры: диаметр, длина и посадка
Укажите в спецификации материал: нагель деревянный или металлический; далее приведите диаметр и длину стержня. Диаметр сопоставляют с сечением элементов, нагрузкой и размерами отверстия; длина зависит от количества деталей, которые соединяет узел, и требуемой глубины входа в каждую из них. Универсального размера для любого сруба нет: допустимые параметры задают проект и документация на конкретную систему.
Если нагель слишком тонкий или отверстие чрезмерно велико, соединение может заметно люфтить и хуже удерживать детали от сдвига. Слишком плотную посадку тоже нельзя назначать на глаз: при забивании можно расколоть край отверстия, смять древесину или повредить стержень. Посадку, допуск и способ установки сверяют с чертежом и требованиями производителя.
Измерьте диаметр в нескольких местах по длине: готовая деталь должна быть прямой и равномерной, без выраженного конуса, овальности и резких уступов. Проверьте длину, состояние торцов и отсутствие продольных трещин. Допустимые отклонения берут из спецификации; внешний вид сам по себе не подтверждает несущую способность соединения.
Сверло и нагель должны соответствовать друг другу, а отверстия в соединяемых деталях — совпадать по оси. Для повторяемой сборки используют разметку или направляющее приспособление, иначе отверстие может уйти под углом и изменить положение ряда. Подгонять несущий узел расширением отверстия или заменой стержня на другой диаметр без согласования нельзя.
Порода, влажность и качество древесины
Для изготовления нагелей используют древесину, подходящую по прочности, однородности и влажности для конкретного узла. Название породы не заменяет сортировку: у детали не должно быть дефектов, которые ослабляют её в рабочей зоне. Уточните, какие породы и классы качества допускает проект, особенно если стержни работают в соединении под постоянной нагрузкой.
Влажность нагеля и соединяемых деталей влияет на посадку. Древесина меняет размеры при высыхании и увлажнении, поэтому сильная разница между влажностью стержня и бруса может изменить плотность контакта после сборки. Попросите у изготовителя сведения о влажности и условиях хранения, а для ответственного узла не смешивайте без проверки детали из разных партий.
Осматривайте гладкую поверхность по всей длине: трещины, сучки, гниль, следы насекомых, расслоение и повреждения при обработке могут стать причиной отказа. Торец не должен быть смят так, чтобы стержень застревал в отверстии или раскалывал его край. Критерии брака и метод приёмки заранее фиксируют в договоре или технической документации.
Необработанный материал может впитывать влагу во время перевозки и на строительной площадке. Храните стержни в сухом месте, защищённом от осадков и прямого контакта с грунтом, и не устанавливайте намокшие или загрязнённые детали без оценки их состояния. Если элементы поставлены комплектом к дому, сохраняйте маркировку и не смешивайте их с запасными изделиями неизвестной партии.
Нагель в бревенчатой или брусовой стене
В стеновом соединении нагелем — деревянным цилиндрическим стержнем — объединяют расположенные друг над другом элементы в точках, указанных в проекте. Вертикальное положение соединителя помогает удерживать венцы от горизонтального смещения. Конкретное число и шаг стержней зависят от геометрии стены, расположения проёмов, вида угловых соединений и расчётной схемы.
При сборке сруба необходимо учитывать усушку и уплотнение межвенцовых швов. Крепёж не должен препятствовать предусмотренному проектом вертикальному перемещению стен; слишком длинная или неверно поставленная связь может мешать осадке конструкции. Узлы возле окон, дверей, перегородок и перекрытий требуют отдельной проверки, поскольку эти детали могут перемещаться относительно стен по-разному.
Разметку, порядок сверления и глубину установки задают до сборки. Не следует переносить схему с другого дома только потому, что у него похожий диаметр бревна: отличаются профиль, влажность, угловые узлы и размеры проёмов. Если отверстие не совпало с проектным местом, остановите сборку и уточните решение у конструктора или изготовителя домокомплекта.
При забивании важно не расколоть древесину и не повредить соединитель. Применяют инструмент и последовательность, предусмотренные монтажной документацией; удары и усилие не должны заменять правильную подгонку деталей. После установки проверьте, что венцы сохранили проектное положение, соединение не имеет видимого перекоса, а другие элементы стены могут перемещаться так, как задумано в узле.
Как выбрать и принять партию
Нагель деревянный заказывают по рабочей документации, а не только по названию изделия в каталоге. Сверьте материал изготовления, сортность, диаметр, длину, допустимые отклонения, условия хранения и количество с ведомостью деталей. Для соединений, от которых зависит устойчивость стены или узла, размеры и схема должны быть подтверждены ответственным проектировщиком.
Перед закупкой полезно согласовать пробный образец и проверить его с фактическими отверстиями на комплекте. В документах о нагеле — деревянном соединительном элементе — должны быть указаны параметры, по которым его будут принимать, и порядок действий при несоответствии. Подмену на металлический стержень, шуруп или деталь другой породы согласуют отдельно, поскольку у этих креплений разные свойства и работа в древесине.
- Сверьте размер, породу и качество древесины с проектом.
- Измерьте длину и диаметр в нескольких точках, осмотрите торцы и боковую поверхность.
- Проверьте соответствие отверстий, посадку и ось установки на предусмотренном образце.
- Уточните, как крепление соотносится с усадкой сруба и соседними узлами.
- Сохраните документы партии и зафиксируйте замечания до начала монтажа.
