Полипропиленовый компенсатор принимает температурное удлинение участка трубопровода и снижает нагрузку на стыки и опоры. Его форму и размеры рассчитывают для конкретного материала, диаметра и температурного режима. Подбор полипропиленового компенсатора учитывает длину линии, точки крепления и свободу перемещения трубы.
Зачем компенсируют перемещение труб
Полипропиленовый компенсатор создаёт участок, который может упруго изгибаться при расширении или сокращении трубы. Изменение длины возникает при разнице между температурой монтажа и рабочей температурой среды. Если движение заблокировано, дополнительная нагрузка передаётся на сварные соединения, крепления, проходы через стены и подключённое оборудование.
Для оценки линейного перемещения используют зависимость ΔL = α × L × ΔT, где α — коэффициент температурного расширения конкретной трубы, L — длина участка, а ΔT — изменение температуры. Значение α зависит от состава и конструкции изделия: армированный полипропилен может расширяться иначе, чем неармированная труба. Используй коэффициент, указанный изготовителем выбранной системы.
Компенсацию часто обеспечивают не отдельной деталью, а поворотом трассы, свободным плечом или U-образной петлёй. Поэтому сначала проверяют план трубопровода и расположение ответвлений, а уже затем решают, нужен ли готовый компенсирующий элемент. Его форма должна соответствовать расчёту и не препятствовать обслуживанию соседних узлов.
Формы компенсаторов и принцип работы

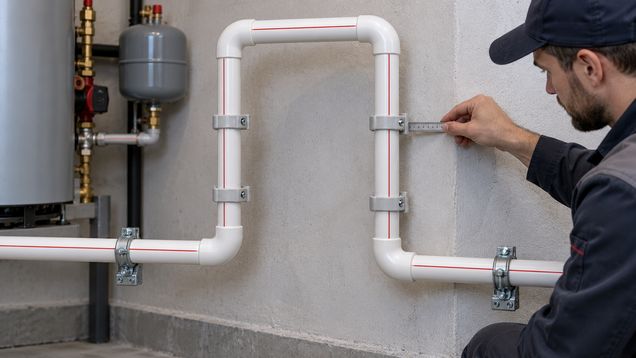

В U-образной петле несколько поворотов образуют гибкий участок, который принимает перемещение прямой линии. L-образное или Z-образное плечо может выполнять ту же функцию, если проект предусматривает достаточную длину свободного изгиба. Размеры плеча и ширину петли выбирают по расчёту, а не по универсальной таблице для всех труб.
Заводской компенсатор из PP-R или PP-RCT обычно является частью той же сварной системы и присоединяется предусмотренными фитингами. В зависимости от продукта применяют полифузионную сварку или другой указанный способ соединения. Смешивание деталей из разных серий допустимо только при подтверждённой совместимости по материалу, размерам и технологии соединения.
Некоторые трубы имеют армирующий слой, который уменьшает их линейное расширение по сравнению с обычным полипропиленом. Это не означает, что расчёт компенсации можно пропустить: значение и направление перемещения всё равно зависят от длины, температуры и крепления. Уточни, относится ли паспортный коэффициент к конкретному диаметру и типу трубы.
Расчёт длины и расположения участка
Перед расчётом зафиксируй длину между неподвижными точками, температуру во время монтажа, рабочий температурный диапазон и наружный диаметр. Эти данные определяют ожидаемое удлинение, а затем — требуемую свободную длину изгиба. Расчёт полипропиленового компенсатора выполняют по методике производителя или проектной организации.
Нельзя переносить коэффициент или формулу плеча с одной серии труб на другую без проверки. У армированных и неармированных изделий различаются характеристики, а допустимые размеры петли могут зависеть от SDR и способа прокладки. Если трасса меняет направление, учти, что поворот сам по себе не всегда заменяет рассчитанный компенсационный участок.
Свободное пространство вокруг петли нужно оставить с запасом на перемещение и возможные монтажные отклонения. Труба не должна упираться в стену, лоток, утеплитель или другую коммуникацию при нагреве. Для скрытой прокладки проверь место в канале и возможность выполнить крепления в заданных точках до закрытия конструкции.
Неподвижные опоры и скользящие направляющие
Неподвижные опоры задают границы участка и направляют тепловое удлинение в выбранную сторону. Скользящие опоры удерживают трубу по трассе, но позволяют ей смещаться вдоль оси. Схему расположения обоих типов креплений рассчитывают вместе с компенсатором; нельзя случайно зажать трубу хомутом там, где требуется скольжение.
Полипропиленовый компенсатор должен располагаться между опорами так, чтобы его свободное плечо могло изгибаться без контакта с конструкциями. На участке изгиба обычно не ставят неподвижную точку, если это не предусмотрено проектом системы. Расстояния до опор и способ крепления сверяй с монтажным руководством изготовителя.
Ответвления, тяжёлые краны и оборудование могут создавать дополнительные нагрузки. Их массу передают на самостоятельные опоры, а не на изгиб компенсационной петли или сварной стык. При проходе через перекрытие оставляют предусмотренный зазор или гильзу, чтобы конструкция здания не блокировала перемещение трубопровода.
Где применяют и как выбрать исполнение
Такие элементы используют в системах горячего и холодного водоснабжения, отопления и технологических линиях, если материал трубы допущен для соответствующей среды. Для горячего теплоносителя особенно важно учитывать полный диапазон температуры и давление в рабочем режиме. Компенсатор не повышает прочность трубы и не заменяет расчёт самого трубопровода.
При выборе проверь материал, серию, наружный диаметр, толщину стенки, тип армирования и способ сварки. Сверь допустимые давление и температуру для всей системы, включая фитинги и соединения. Для питьевой воды, отопления или специальной среды понадобятся соответствующие документы и подтверждение совместимости материала.
Если в проекте предусмотрена отдельная петля, проверь габариты изделия, расстояния до опор и направление его установки. Готовая деталь должна помещаться в нише и не создавать чрезмерный изгиб при монтаже. Не заменяй рассчитанную форму произвольным отводом меньшего радиуса без пересмотра схемы.
Монтаж и проверка до закрытия трассы
Перед монтажом осмотри корпус, концы и внутреннюю поверхность: трещины, вмятины и загрязнение могут нарушить соединение. Подготовь трубу и фитинги способом, предусмотренным для конкретной системы, и соблюдай температуру, время нагрева и охлаждения при сварке. Не нагружай только что выполненный стык до завершения положенного времени выдержки.
Установи неподвижные точки и скользящие крепления в рассчитанных местах, затем проверь, что изгиб может свободно перемещаться. На рабочей температуре трасса должна иметь предусмотренный зазор и не упираться в облицовку или соседнюю трубу. Полипропиленовый компенсатор нельзя притягивать хомутом к стене, если это блокирует его расчётную деформацию.
До закрытия канала проверь уклон, соосность, крепления, сварные стыки и свободное пространство вокруг компенсирующего участка. Испытание давлением проводят по проекту и инструкции производителя после остывания соединений. Результаты испытания и фактическое расположение опор полезно зафиксировать до скрытия труб.
Ошибки и признаки неправильной компенсации
Частая ошибка — установить U-образную петлю без расчёта длины плеча и свободного места. Слишком короткий изгиб может перегружать стыки, а слишком жёсткая фиксация не позволит ему принять удлинение. Нельзя рассчитывать, что теплоизоляция сама заменит компенсацию, если её свойства и схема прокладки этого не подтверждают.
При нагреве обращай внимание на заметное смещение длинной линии, прогиб, натяжение ответвлений, скрип в опорах и деформацию возле сварных соединений. Эти признаки могут говорить о неверном расположении креплений или недостаточном свободном участке, но точную причину устанавливают по схеме и фактической температуре. Не выправляй нагруженную трассу силой без разгрузки и оценки состояния стыков.
Если монтажная схема не совпадает с проектом, до пуска выясни, не заблокировано ли осевое движение и верно ли выбрана система опор. Повторная течь на одной и той же ветви требует проверить температурный режим и крепления, а не только заменить фитинг. Повреждённую деталь меняют после снятия нагрузки и повторной проверки расчёта участка.
Что сверить перед закупкой
Перед закупкой полипропиленового компенсатора уточни тип трубы, наружный диаметр, армирование, температуру монтажа и рабочую температуру. Проверь расчётное перемещение, длину свободного плеча, ширину петли, место для изгиба и допустимое давление. Убедись, что соединительная технология совпадает с инструкцией для выбранной системы.
Запроси технический лист, диапазон применения, коэффициент расширения и рекомендуемую схему опор. Для готовой петли уточни габариты, ориентацию, способ сварки и совместимые фасонные детали. Если документация не содержит размеров для фактических условий, получи расчёт у производителя или проектировщика до заказа.
После монтажа полипропиленового компенсатора проверь, что направляющие допускают осевое движение, а неподвижные опоры удерживают проектные границы. Сверь фактический зазор вокруг петли и доступ к ней с чертежом. Это позволит выявить блокировку движения до запуска системы и закрытия отделки.
