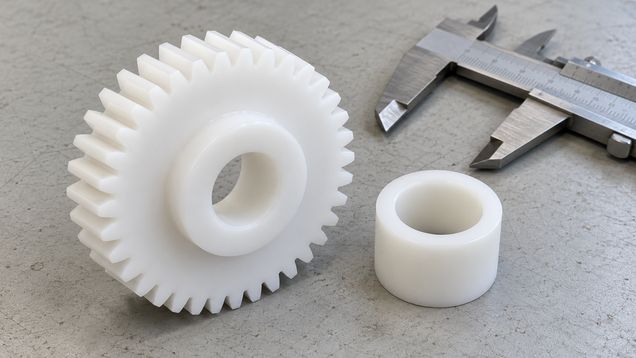

Полиацеталь — это конструкционный термопласт на основе полиоксиметилена (POM), из которого делают шестерни, втулки, направляющие и другие нагруженные детали. Для выбора важны не только прочность и износостойкость, но и тип материала, форма заготовки, направление нагрузки, посадка, среда и режим работы: свойства зависят от конкретной марки.
Что представляет собой POM
Полиацеталь, или полиоксиметилен, — инженерный пластик, применяемый там, где деталь должна сохранять форму под механической нагрузкой и перемещаться по сопряжённой поверхности. В продаже встречаются стержни, плиты и готовые изделия; из заготовок точением и фрезерованием получают детали по чертежу. Материал поставляется в разных марках, поэтому название полимера само по себе не определяет расчётные свойства изделия.
К преимуществам типичных марок относят жёсткость, хорошую обрабатываемость резанием, сопротивление износу и сравнительно низкое трение скольжения. Эти качества полезны для втулок, шестерён, роликов, направляющих и корпусов механизмов. При этом пластик не становится универсальной заменой металлу: результат зависит от нагрузки, геометрии, температуры, среды и качества сопряжённой детали.
Полиоксиметилен поглощает меньше влаги, чем многие другие конструкционные термопласты, но это не означает полного отсутствия размерных изменений. Важны продолжительность контакта с водой, температура, толщина и форма детали, а также точность, с которой требуется выдержать посадку. Для ответственных размеров нужно использовать данные конкретной марки и учитывать условия кондиционирования заготовки, указанные поставщиком.
Чем различаются POM-H и POM-C
Основные коммерческие разновидности — гомополимер POM-H и сополимер POM-C. У POM-H некоторые марки показывают несколько лучшие кратковременные механические показатели, тогда как POM-C часто выбирают за более широкое окно переработки и сопротивление ряду химических сред. Эти различия не задают универсального победителя: сравнивают конкретные марки, методы испытаний, длительность нагрузки и рабочую среду.
Сравнивая варианты, запросите у продавца полное обозначение марки и технический лист. Сверьте прочность, модуль упругости, ударные характеристики, трение, износ и водопоглощение, если эти показатели важны для проекта. Числа имеют смысл только вместе с методом испытания, температурой, состоянием образца и условиями нагрузки.
Как свойства связаны с работой детали
Низкое трение и хорошая износостойкость делают POM удобным для скользящих и вращающихся узлов. Но термин «самосмазывающийся» не следует понимать как обещание безопасной работы без смазки при любой нагрузке. Нагрев в контакте, скорость скольжения, давление, шероховатость и загрязнение влияют на износ, поэтому для непрерывного режима нужны расчёт и испытание узла.
Для шестерни оценивают изгиб зуба, контактное давление, частоту циклов, шум и возможность отвода тепла. Для втулки важны площадь опоры, перекос вала, скорость движения, смазка и доступ частиц износа. Даже если материал подходит по прочности, слишком тонкая стенка, острый внутренний угол или слабое крепление способны привести к деформации или трещине.
Жёсткость помогает детали удерживать геометрию, но у пластика она ниже, чем у стали и многих других металлов. Поэтому пластиковую вставку или опору рассчитывают с учётом прогиба, ползучести и длительности нагрузки. Ползучесть — медленное изменение формы под постоянным усилием; она особенно важна для зажатых деталей, опор и соединений, которые долго работают под нагрузкой.
Условия эксплуатации задают и допустимый температурный режим. Прочность и жёсткость термопласта меняются с температурой, а нагрев от трения может отличаться от температуры окружающего воздуха. Уточняйте длительные и кратковременные ограничения в документации марки и не переносите одно каталожное значение на узел с другим охлаждением, скоростью или давлением.
Проверьте химическую совместимость и влажность
Стойкость к воде, топливам, маслам, растворителям и моющим составам различается в зависимости от вещества, концентрации, температуры и времени контакта. Общая формулировка «стойкий к химии» недостаточна, если деталь постоянно погружена в состав или регулярно моется. До заказа составьте перечень всех контактирующих жидкостей и сверьте его с таблицей совместимости именно выбранной марки.
Если в документации нет ответа для рабочего состава, запросите письменное подтверждение производителя или проверьте образец в условиях, близких к реальным. Оценивают не только видимые повреждения, но и изменение массы, размеров, цвета, прочности или твёрдости после выдержки. Краткий контакт и длительное воздействие могут дать разный результат.
Низкое водопоглощение помогает сохранять размеры при обычных изменениях влажности, однако не гарантирует неизменную точность в любой среде. Для посадок с малым зазором следует учитывать тепловое расширение, погрешность обработки и условия хранения. Чертёж должен задавать не только номинальный размер, но и допуск, посадку, базовые поверхности и требования к состоянию кромок.
Выберите форму заготовки и способ изготовления
Стержневой материал удобен для втулок, роликов, осей и небольших цилиндрических деталей. Плита подходит для направляющих, накладок, шаблонов и деталей с плоскими поверхностями. Для крупной или сложной геометрии сравните доступность размеров с вариантом изготовления готового изделия литьём или другим предусмотренным технологическим способом.
Перед покупкой проверьте, что размеры заготовки оставляют припуск на обработку и позволяют закрепить её без чрезмерного усилия. Слишком малая заготовка не даст вывести чистовую геометрию, а массивный излишек увеличит отход и время обработки. Уточните фактические размеры, допуски поставки и состояние поверхности: номинальный диаметр или толщина могут отличаться от окончательного размера детали.
Полиацеталь при точении и фрезеровании обрабатывают острым инструментом, с устойчивым креплением и режимом, который не перегревает поверхность. Плохое удаление стружки может вызвать её повторное попадание в зону резания и ухудшить поверхность. Для тонкостенных деталей важна последовательность снятия материала: неравномерная обработка и зажим способны вызвать коробление после освобождения.
Если требуется высокая точность, предусмотрите контроль детали после обработки и выдержки. Измеряйте её тем же способом и при условиях, которые заданы чертежом; для мягкой поверхности чрезмерное усилие измерительного инструмента искажает результат. Критичные размеры лучше контролировать по нескольким точкам, а не по единственному замеру на детали сложной формы.
Учтите конструкцию и сопряжение
Пластиковая деталь должна иметь опору, соответствующую направлению усилия. Старайтесь избегать острых внутренних углов, резких переходов толщины и концентраторов напряжения около отверстий. Скругления, равномерная толщина стенок и достаточная опорная площадь снижают локальную нагрузку, но окончательные размеры элементов проверяют расчётом.
Зазор между валом и втулкой выбирают по материалам пары, нагрузке, скорости, температуре и точности изготовления. Слишком малый зазор может привести к заеданию при нагреве или перекосе, слишком большой — к люфту и ударам. Посадку нельзя назначать только по исходному размеру металлической детали: важно учитывать свойства обоих компонентов и фактическую геометрию после сборки.
Крепёж также влияет на поведение узла. Болт, затянутый с большим усилием через пластик, может локально смять поверхность или со временем потерять предварительное натяжение из-за ползучести материала. Если соединение разборное и нагруженное, применяют опорные шайбы или втулки, распределяют давление и проверяют конструкцию на сохранение затяжки в рабочем режиме.
Для скользящей пары учитывают материал второй поверхности и её шероховатость. Неровная или загрязнённая металлическая поверхность ускоряет износ, даже если пластиковая деталь сама по себе износостойкая. При появлении шума, люфта или нагрева проверяют соосность, опору, смазку, попадание абразивных частиц и фактическую нагрузку до замены одной детали на более дорогую марку.
Проверьте поставку и документы
В заказе укажите полное торговое обозначение материала, тип POM-H или POM-C, форму, размер и требуемый допуск заготовки. Если нужна конкретная модификация с наполнителем или пониженным трением, зафиксируйте её обозначение отдельно. Укажите полное обозначение марки, чтобы поставщик не заменил её похожим материалом без согласования.
При приёмке сопоставьте маркировку упаковки и сопроводительных документов с заказом. Проверьте целостность материала, геометрию и наличие технической документации на фактически поставленную марку. Если паспорт или сертификат необходим по проекту, согласуйте его состав до покупки, а не после запуска детали в производство.
Для партии, рассчитанной на серийную работу, сохраняйте марку, номер партии и документы вместе с чертежом. Если используется полиацеталь, эта запись помогает связать материал с конкретной деталью и проверить смену марки при изменении размеров или износа. При замене на похожий материал повторно сверяйте технические данные и критичные посадки.
