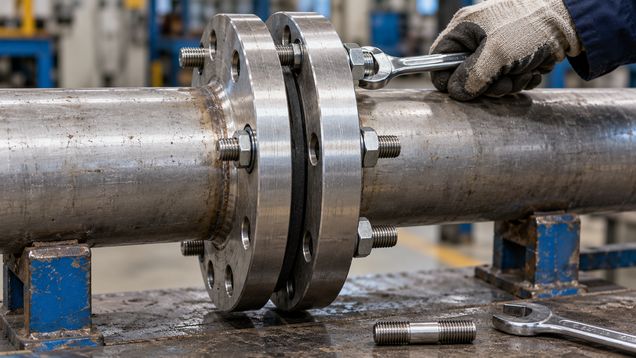

Фланец стальной соединяет участки трубопровода или присоединяет арматуру через болты и прокладку. Надёжность узла зависит от стандарта, размеров, давления и температуры, материала и исполнения уплотнительных поверхностей. При выборе стального фланца сверяют параметры обеих ответных деталей и условия эксплуатации.
Устройство фланцевого узла
Фланец стальной представляет собой плоскую или профилированную деталь с центральным проходом и отверстиями под крепёж. Две ответные детали стягивают болтами, а герметичность между поверхностями обеспечивает прокладка или металлическое уплотнение. Узел можно разъединить для осмотра, ремонта и замены оборудования.
У фланцевого соединения важны не только наружный диаметр и число отверстий. Совпасть должны условный проход, расположение болтов, тип уплотнительной поверхности, класс или ряд давления и материал прокладки. Даже небольшое смещение отверстий либо неподходящая высота выступающей поверхности может помешать сборке или нарушить герметичность.
Фланцы применяют на концах труб, насосах, фильтрах, арматуре, теплообменниках и ёмкостях, если соответствующие детали предусмотрены конструкцией. Соединение облегчает замену элемента, но занимает больше места, чем сварной стык, и требует доступа к крепежу. В проекте учитывают массу узла, нагрузку на опоры и возможность разборки.
Основные исполнения и способы присоединения
Приварной встык фланец с конической шейкой соединяют с трубой сварным швом; его применяют в системах, где важны расчётная прочность и согласование со стыковым присоединением. Плоский приварной вариант надевают на трубу и приваривают по предусмотренной схеме. Допустимая область использования зависит от стандарта и проекта, а не только от формы детали.
Резьбовой фланец позволяет выполнить соединение без сварки, но требует совпадения резьбы и проверки ограничений по диаметру, давлению и среде. Воротниковый свободный фланец используют вместе с приварным буртом или отбортовкой: его можно развернуть при совмещении отверстий. Для небольших диаметров применяют также раструбные и другие специальные исполнения, если они разрешены стандартом системы.
Глухой диск закрывает конец линии или резервное ответвление и рассчитан на нагрузку закрытого участка. Редукционный фланец соединяет элементы с разными проходами только в предусмотренной конфигурации. Перед заказом определи задачу узла, поскольку похожие по виду детали могут иметь разную конструкцию и назначение.
Стандарт, размеры и рейтинг давления
Размер и прочностные параметры выбирают по стандарту, применённому в проекте. Например, ASME B16.5 устанавливает требования к материалам, размерам, допускам, маркировке, испытаниям и рейтингам давления-температуры для перечисленных в нём фланцев и фланцевых фитингов. ISO 7005-1 относится к стальным фланцам для общих и промышленных трубопроводов; это примеры разных нормативных систем. Маркировку стального фланца сверяй с паспортом и чертежом, а не только с номинальным диаметром.
Обозначения PN и Class принадлежат своим системам и сами по себе не гарантируют взаимозаменяемость. Сверяй наружный диаметр, толщину, болтовой круг, число и диаметр отверстий, высоту и форму уплотнительной поверхности. Не соединяй детали разных стандартов без расчёта и письменного подтверждения совместимости.
Рейтинг зависит от материала фланца и температуры рабочей среды. Значение давления нельзя читать отдельно от температурной таблицы, типа стали, исполнения узла и ограничений прокладки. Для высоких температур, циклической нагрузки, вибрации или опасной среды подбор проводят по проектным условиям.
Материал и условия эксплуатации
Корпусные детали из углеродистой, низколегированной и нержавеющей стали различаются по прочности, свариваемости и коррозионной стойкости. Марку материала выбирают по рабочей среде, температуре, внешней атмосфере и применимому стандарту. Повышенная коррозионная стойкость нержавеющей стали не отменяет проверки совместимости с конкретным химикатом.
Фланец стальной для сварного трубопровода должен соответствовать материалу трубы и процедуре сварки. Сверь марку, группу материала, толщину стенки, разделку кромки и требования к термообработке, если она предусмотрена. Несогласованная пара может усложнить сварку и создать слабое место в узле.
Для воды, пара, нефтепродуктов и химических растворов подбирают разные прокладки и поверхности уплотнения. Учитывают концентрацию, температуру, давление, возможные циклы нагрева и допустимую утечку. Прокладка должна подходить одновременно к среде и геометрии обеих сопрягаемых деталей.
Уплотнительные поверхности и прокладки
Поверхности могут быть плоскими, с выступом, с впадиной и выступом либо с канавкой под кольцевое металлическое уплотнение. Тип прокладки выбирают под профиль поверхности и условия давления; для плоских и выступающих поверхностей часто используются разные формы уплотнений. Не подрезай прокладку вручную, если изготовитель требует готовое изделие заданной геометрии.
Перед сборкой очисти фланцевые поверхности от старой прокладки, ржавчины, краски и повреждений, не царапая металл. Новую прокладку установи по центру, не закрывая проход и не смещая её внутрь трубы. Если поверхности имеют раковины, глубокие риски или видимую деформацию, узел нужно оценить до затяжки.
Крепёж подбирают по размеру, материалу и классу нагрузки, указанным в проекте. На результат влияют состояние резьбы, смазка, способ затяжки, последовательность и заданное усилие. Для ответственных систем используют утверждённую процедуру сборки болтового соединения, а не затягивают гайки «до упора».
Монтаж и выравнивание узла
До затяжки совмести оси труб и расположение отверстий без принудительного стягивания перекошенных деталей болтами. Если фланец приходится подтягивать крепежом через зазор, в узле остаётся механическое напряжение, которое может вызвать течь или деформацию. Поддержи трубопровод так, чтобы масса арматуры и трубы не нагружала соединение.
Фланец стальной устанавливают с прокладкой правильного типа и крепежом нужной длины. Затягивай болты в порядке, указанном проектом или процедурой, постепенно и равномерно, чтобы прокладка сжималась без перекоса. Не используй удлинитель ключа и произвольный момент, если для соединения заданы конкретные параметры.
При сварке защищай уплотнительную поверхность от брызг, перегрева и механических повреждений. Сварку выполняют по квалифицированной технологии с учётом марки стали и конструкции кромки, после чего соединение осматривают и испытывают по применимым правилам. Установку прокладки и окончательную затяжку проводят после завершения сварочных операций и охлаждения деталей.
Контроль герметичности и обслуживание
После сборки проверь наличие прокладки, совмещение фланцев, длину выступающей резьбы и равномерность стыка. Испытание проводят по проекту и применимому стандарту для всей системы; давление, среду и порядок контроля не выбирают произвольно. Течь устраняют после безопасного отключения и сброса давления, затем соединение собирают заново с исправной прокладкой.
При осмотре обращай внимание на коррозию, следы подтекания, ослабление крепежа, трещины и изменение положения труб. Не подтягивай болты на работающей линии без предусмотренной процедуры и оценки риска. Для критичных трубопроводов осмотры и повторную затяжку назначают по регламенту оборудования.
При разборке замени прокладку, если это предписано производителем или она потеряла форму, растрескалась либо повреждена. Очисти уплотнительные поверхности и проверь резьбу крепежа до повторной сборки. Повторно используй фланцевую деталь только после оценки состояния и подтверждения, что её геометрия и маркировка соответствуют проекту.
Что сверить перед заказом
Перед заказом стального фланца уточни стандарт, условный проход, рейтинг давления, марку стали, вид поверхности и тип присоединения. Сопоставь болтовой круг, толщину, число отверстий, прокладку и крепёж с ответной деталью по чертежу. Если фланец приваривается, проверь материал трубы и требования к подготовке кромки.
Запроси паспорт или сертификат материала, маркировку, сведения об испытаниях и документ о соответствии стандарту проекта. Для горячей или химически активной среды уточни температурный предел, коррозионную совместимость и допустимую прокладку. Не считай визуальное сходство доказательством совместимости двух серий.
Перед монтажом стального фланца проверь, что детали подходят друг к другу, прокладка новая, а крепёж соответствует расчёту. Убедись, что оси совмещены без принудительного натяжения и к болтам останется доступ. После сборки сохрани данные материала и результаты испытания узла для обслуживания.
